【AHA】TERASIC友晶Aptina數字感應轉接卡
- 產品型號： AHA
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Interfaces Aptina standard parallel socket with Altera HSMC connector
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
AHA-HSMC 是友晶專門針對 Aptina Imaging Corporation 傳感器開發的一款子卡。該款 AHA-HSMC 子卡能夠讓使用者利用 HSMC 接口，將 Aptina 圖像傳感器與 Altera 公司 FPGA 開發套件連接起來。

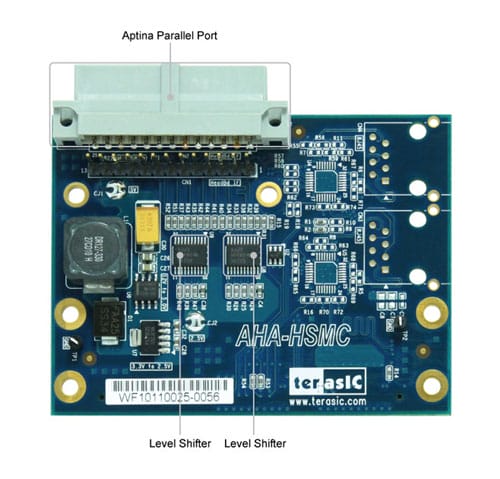

Features

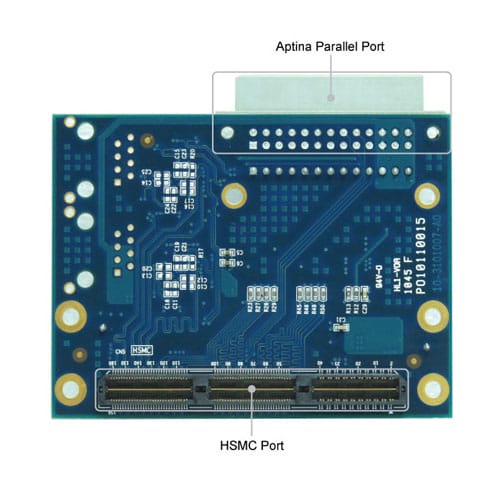

The AHA-HSMC is an interface conversion daughter card that supports Aptina’s parallel interface and Altera’s High Speed Mezzanine Connector (HSMC).
- Supports i2c configuration for Aptina sensor
- Parallel data bus supports 12 data lines
- Allows trigger signal to set shutter speed for Aptina sensor

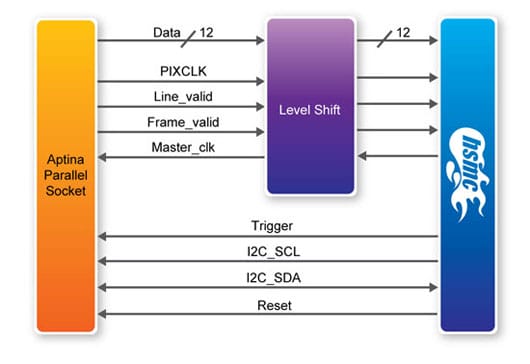

Block Diagram
AHA-HSMC 是一款界面轉換類型的子卡，它適用于 Aptina 并行接口與 Altera HSMC 接口之間的連接。
連接示意圖

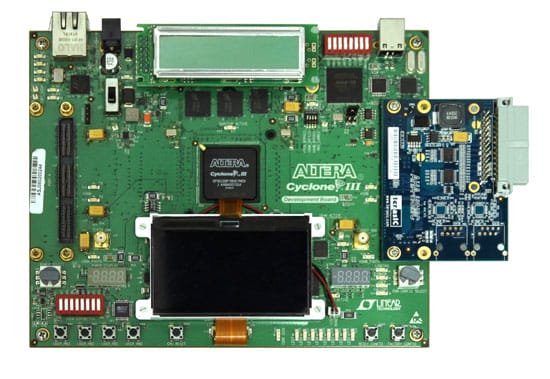

影像開發平臺：AHA-HSMC 子卡與 C3H 開發板連接示意圖

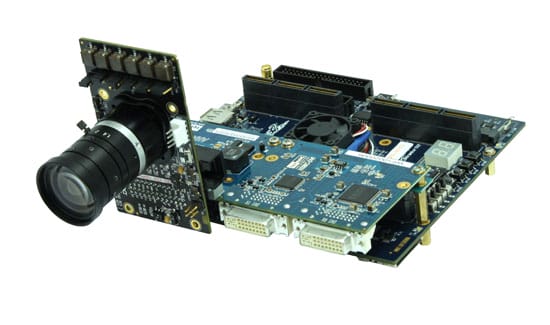

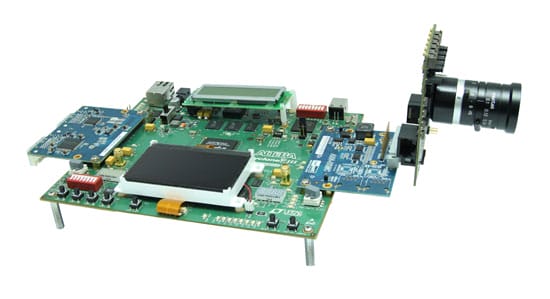

影像開發平臺：Aptina 傳感器， AHA-HSMC 子卡，DVI 子卡與 C3H 開發板連接示意圖

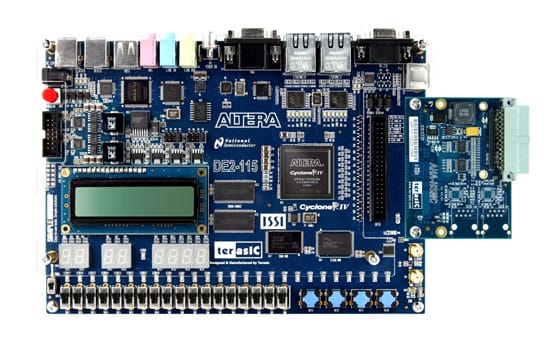

影像開發平臺：AHA-HSMC 子卡與 DE2-115 開發板連接示意圖

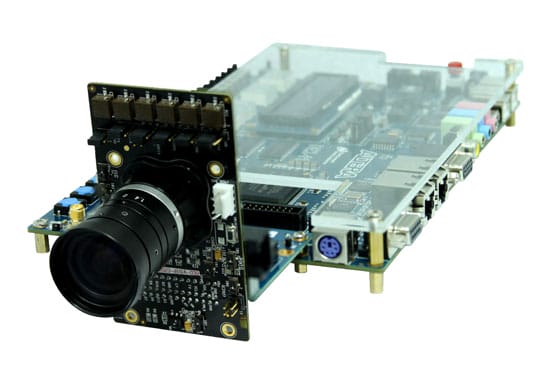

影像開發平臺：Aptina 傳感器，AHA-HSMC 子卡與 DE2-115 開發板連接示意圖

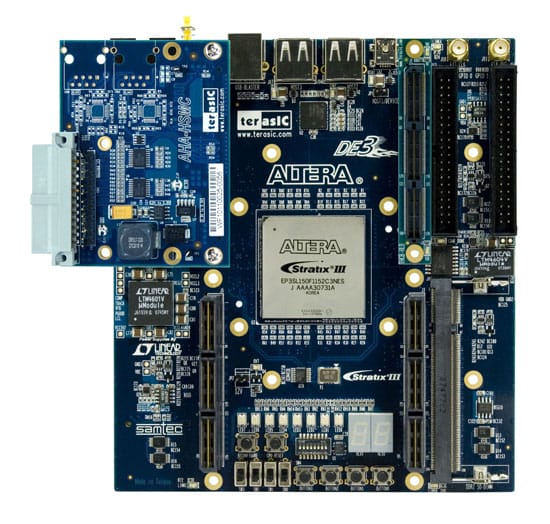

影像開發平臺：AHA-HSMC 子卡與 DE3 開發板連接示意圖

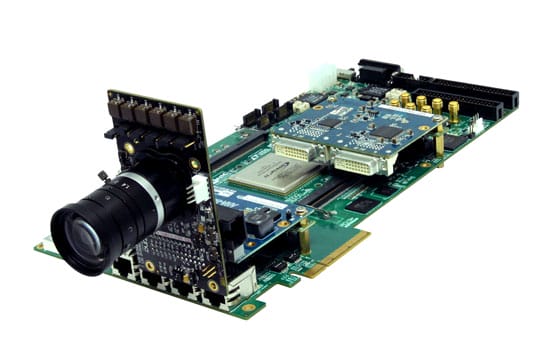

影像開發平臺：Aptina 傳感器， AHA-HSMC 子卡，DVI 子卡與 DE3 開發板連接示意圖

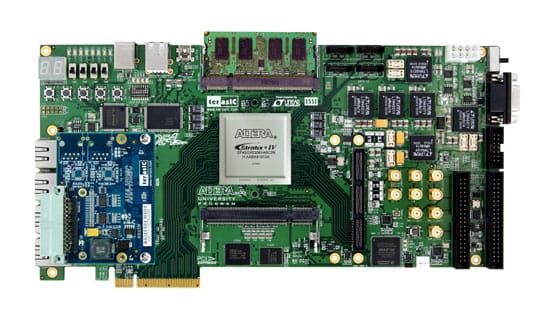

影像開發平臺：AHA-HSMC 子卡，DE4 開發板連接示意圖
Aptina 傳感器， AHA-HSMC 子卡，DVI 子卡與 DE4 開發平臺連接示意圖
- 尺寸：79*60mm
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[AHA] Aptina Header Board Adaptor
產品編號: P0096
 重量: 500g |
xxx |
Document
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| AHA-User_Manual | 1428 | 2011-04-07 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| AHA-HSMC CD | 2011-04-06 |
