【HDMI-TX-HSMC-1.4】TERASIC友晶HDMI發送子板
- 產品型號： HDMI-TX-HSMC-1.4
- 產品品牌： TERASIC友晶/Intel FPGA
- 產品規格： HDMI 發送子板
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
HDMI_TX_HSMC 是帶有 HSMC (High Speed Mezzanine Connector) 接口的 HDMI 發送子板。具有 HSMC/HSTC(*1) 接口的主板可以通過 HSMC 接口控制 HDMI 發送子板。
HDMI_TX_HSMC 套件提供基于 Verilog 和 C 語言的參考設計，基于這些參考設計，用戶可以輕松，快捷的開發自己的應用程序！
HDMI_TX_HSMC 是帶有 HSMC (High Speed Mezzanine Connector) 接口的 HDMI 數據發送子板，子板包含如下豐富特性：
One HSMC interface for connection purpose
One HDMI transmitter with single transmitting port
One 2K EEPROM
Powered from 3.3V and 12V pins of HSMC connector

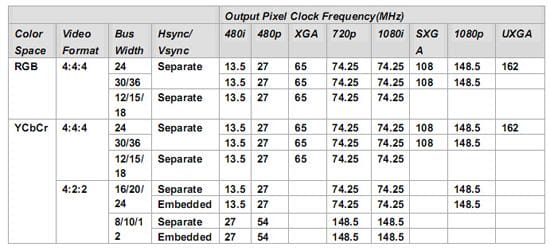

兼容 HDMI 1.3a, HDCP 1.2, and DVI 1.0 的規格。支持如下視頻輸出格式：

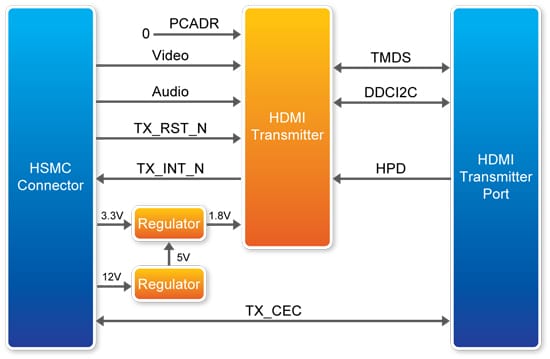

功能方框圖
HDMI_TX_HSMC 功能方框圖
連接性

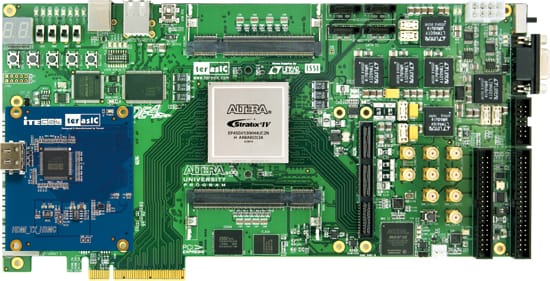

HDMI_TX_HSMC 與 DE4 連接示意圖

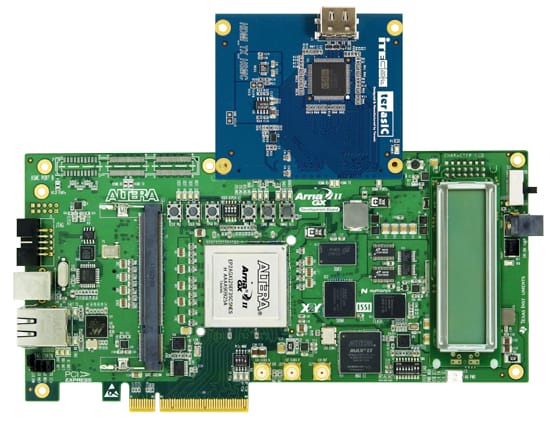

HDMI_TX_HSMC 與 A2GX 連接示意圖

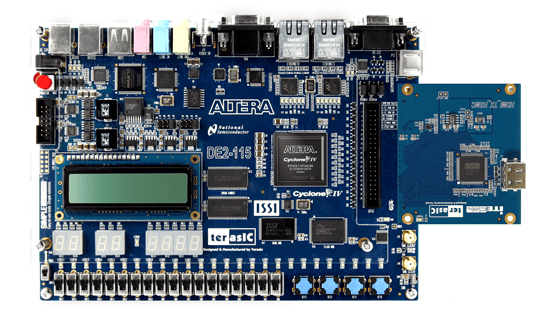

HDMI_TX_HSMC 與 DE2-115 連接示意圖
注意：連接 HDMI_TX 與 DE4 需要使用 THCB-HMF2 子卡，如下圖所示：
THCB – HMF2 子卡
參考設計
發送示例
參考設計產生的音視頻信號輸出至 HDMI 顯示器；視頻輸出支持不同的色彩空間包括：YUV422,YUV444 和 RGB444。分辨率包括如下 11 種：
720x480p60
1024x76pP60
1280x720p50
1280x720p60
1280x1024
1920x1080i60
1920x1080i50
1920x1080p60
1920x1080p50
1600x1200p5
1920x1080i120

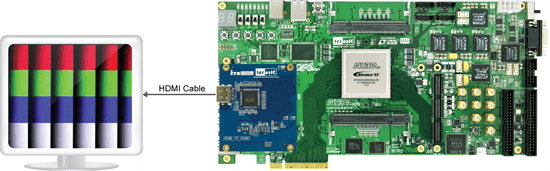

發送參考設計演示圖
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[HDMI-TX-HSMC-1.4] HDMI 1.4 Transmitter Daughter Board
產品編號: P0084  重量: 500g | xxx |
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HDMI_1.4_TX_HSMC_UserGuide | 2905 | 2011-01-04 |  |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HDMI_TX_HSMC CD-ROM | 2011-01-04 |
