【Apollo S10 SoM】Apollo S10 SoM開發板
- 產品型號： Apollo S10 SoM Board
- 產品品牌： Intel/Terasic
- 產品規格： Intel Stratix 10 Soc FPGA 1SX280HU2F50E1VG
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
作為一款為高性能 FPGA 原型設計及高性能計算而打造的模塊化和可擴展的解決方案‚ Apollo S10 SoM 將無可匹敵的性能和能效集成在一個微型設備中‚ 為模擬加速﹑分子動力學﹑機器學習等關鍵工作負載提升高達 90 倍的 CPU 性能?
Apollo S10 SoM 采用 Intel® 最新的 Stratix® 10 SoC FPGA 器件‚ 該器件擁有 2800K 邏輯單元‚ 這使得 Apollo S10 SoM 在速度和功率上獲得了極大的突破（它最高可降低 70%的功率）?結合該開發板上的若干硬件接口‚ 如高容量﹑高帶寬的 DDR4 SDRAM (高達64GB)﹑板載 USB-Blaster II﹑以及用于 I/O 擴展的 FMC/FMC+ 連接器‚ Apollo S10 SoM 在性能上登峰造極‚ 是上一代開發套件的兩倍有余?
此外‚ Apollo S10 SoM 還有可擴展空間? 為方便開發人員進一步開發Apollo S10 SoM的功能‚ Apollo 擴展板應運而生? 該擴展板配備了兩個超低延遲‚ 可直連40Gbps QSFP+模塊和Thunderbolt™3接口‚ 這對于用戶評估其系統的I/O規劃‚ 并圍繞該規劃創建定制系統來說‚ 無疑是如虎添翼！
FPGA
- Intel Stratix 10 Soc FPGA 1SX280HU2F50E1VG
FPGA Configuration
- On-Board USB Blaster II for FPGA programming and Debug
- AS Mode configuration from QSPI Flash
Clock and User Interface
- Four 50Mhz Single-ended Clock Source
- One 100Mhz Single-ended Clock Source
- Clock Generator Si5341
- LED x2, Button x2, Dip Switch x2, CPU Reset
- Power Switch
- FMC Voltage 1.8V/1.5V/1.2V Selection
- FMC+ Voltage 1.8V/1.5V/1.2V Selection
Memory
- 1024Mbit QSPI Flash (EPCQL1024 Compliant)
-
Total of 64GB DDR4 x72 2133MT/s with ECC
- Two independent DDR4 banks
- One bank is shared with FPGA and HPS
Communication and Expansion
- FMC (Vita57.1) connector with 10 transceivers
- FMC+(Vita57.4) connector with 24 transceivers
HPS
- MicroSD Socket
- Gigabit Ethernet with RJ45
- USB OTG with Micro USB Connector
- UART to USB with Mini USB Connector
- RTC
- LED x1, Button x1, Cold Reset Button
- 1x6 GPIO Header
Dashboard System
- Input Power Monitor
- FPGA and Board Temperature Monitor
- Fan Control and Monitor
- Auto Fan Speed
- Auto Shutdown
Power Source
- 12V from 2x4 PCIe connector
- 12V from Samtec connector (reserved for carrier board)

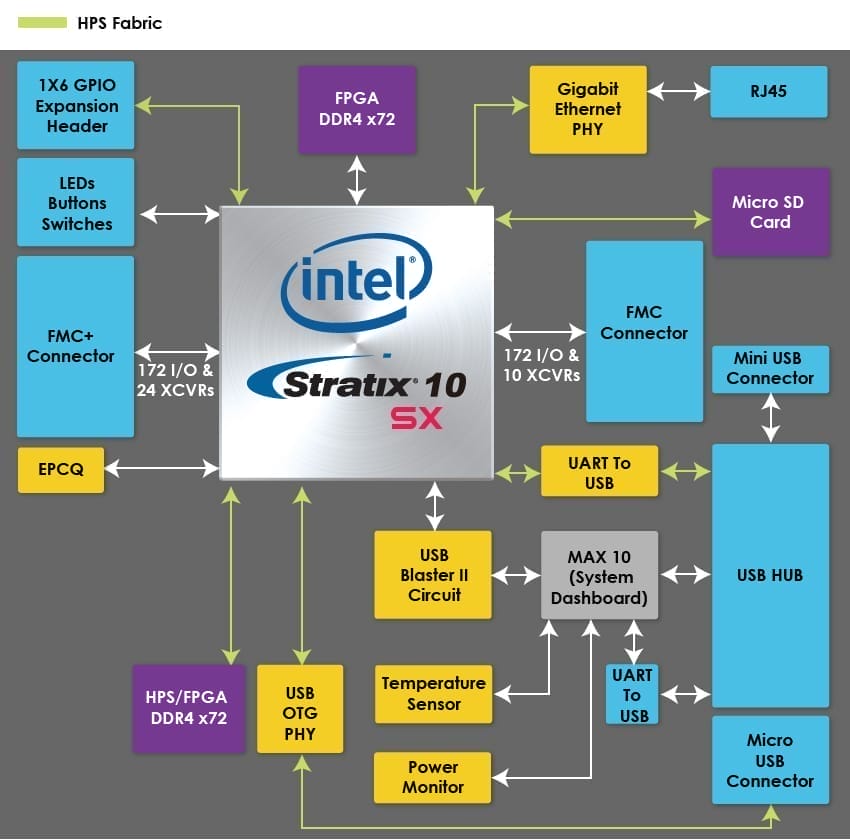

Block Diagram

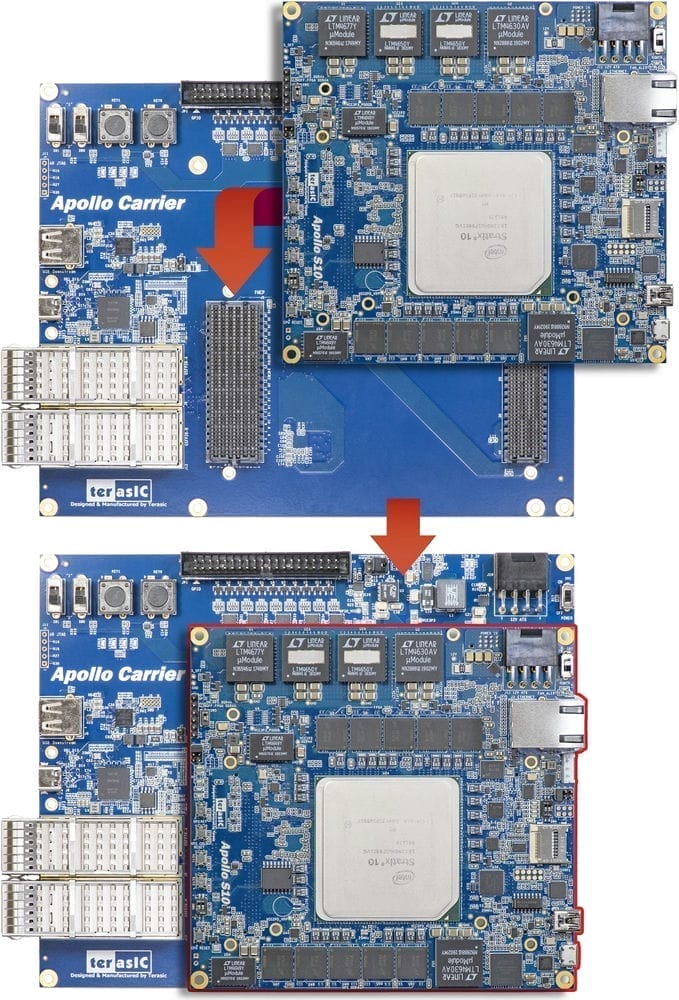

Apollo Developer Kit
-
The Kit is composed by
- Apollo S10 Module (heatsink installed)
- Apollo Carrier Board
-
The Apollo Carrier Board features includes:
- PCIe Gen3 x4 via Thunderbolt 3 (Type-C Connector)
- USB Downstream port via Thunderbolt 3 (Type-A Connector)
- Two QSFP connectors (40G Ethernet)
- Clock Generator to provide reference clock for transceiver IP
- LED x4, Button x2, Switch x2
- 2x20 GPIO Expansion Header. Adjustable IO Standard 3.3V/2.5V/1.8V.

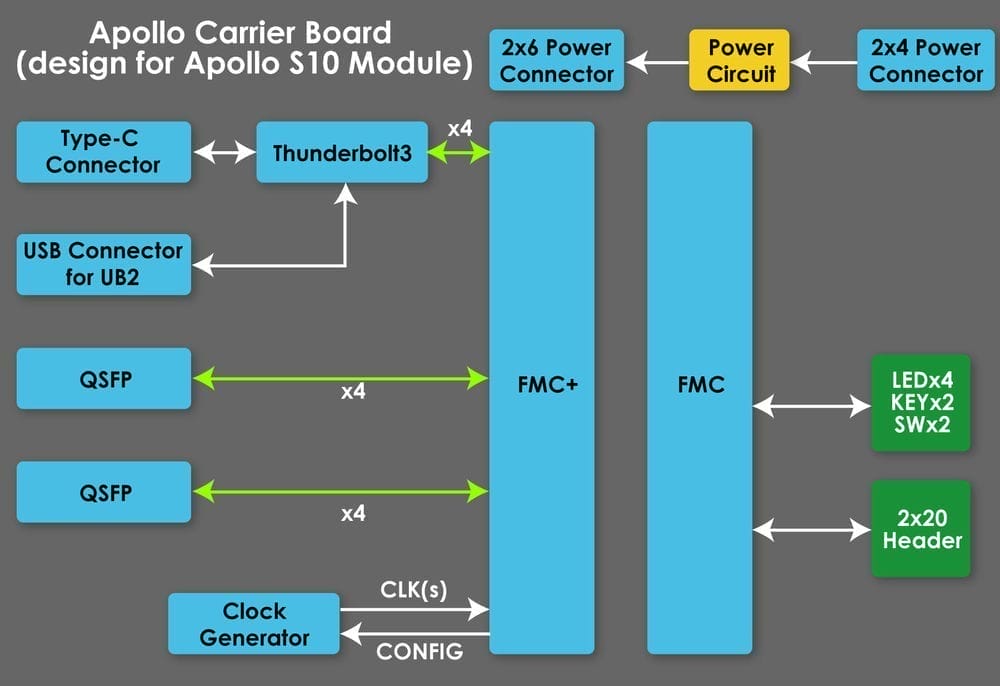

- The Block Diagram of Apollo Carrier Board
主產品訂購
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
Apollo S10 SoM Board
產品編號: P0630
 重量: 3,300g |
xxx |
| 2. |
[Apollo_S10_Dvk] Apollo Developer Kit
產品編號: P0671
重量: 3,400g |
xxx |
選購配件 (如需選購, 請與主產品同時訂購)
| No | 配件名稱 | 售價(RMB) |
|---|---|---|
| 1. |
Micro USB OTG Cable
產品編號: FCB-3086-JMS
重量: 300g |
xxx |
| 2. |
Xiaomi Mi Portable WiFi
產品編號: FXX-3061-MIX
重量: 100g |
xxx |
| 3. |
AKiTiO 40Gbps Thunderbolt 3 Cable (0.5m)
產品編號: FCB-3226-AKT
重量: 100g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Apollo Carrier Board User Manual revB | 1.0.0 | 2495 | 2020-04-06 |
 |
| Apollo S10 User Manual | 1.0.0 | 6629 | 2020-03-31 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Apollo Carrier Board RevB CD-ROM | 1.0.0 | 2020-04-06 | ||
| Apollo S10 CD-ROM | 1.0.0 | 2020-03-31 |
Linux BSP (Board Support Package): MicroSD Card Image
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Linux Console (Kernel 5.4.13-lts ) |
1.0  |
2020-03-31 |
