【A2GX+DVI】TERASIC友晶Arria II GX 視頻開發系統

  • 產品型號： A2GX+DVI（Part No:K0036）
  • 產品品牌： TERASIC友晶科技/Intel FPGA
  • 產品規格： Arria II GX EP2AGX125
  • 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
  • 咨詢熱線：18062095810

友晶科技作為視頻、影像以及多媒體產品方面的設計專家，針對這個領域，應用 Arria II GX 系列芯片開發出 A2GX 視頻開發套件，為高端視頻處理的使用者提供了一套理想平臺。該開發套件由 Arria II GX FPGA 開發板 和 DVI-HSMC 子板組成。其中的 Arria II GX FPGA 開發板擁有 HSMC 接口，可以實現更多的功能和連接。同時它還提供了一個基于 PCI Express 的擴展接口，配合 Arria II GX 芯片中的 PCI Express 硬核，讓用戶在開發諸如擴展卡、主機總線適配器、圖形卡以及高端服務器等大容量的 PCI Express 應用時，可大大縮短設計時間。除此之外此開發板提供了豐富的存儲器件，包括內建的 DDR3 內存模塊和 DDR2 SO-DIMM 插槽，為內存密集型應用提供了完美的解決方案。

開發套件里附帶的 DVI-HSMC 子卡能夠讓開發人員獲取高品質、清晰度高達 1600x1200 的視頻信號。友晶開發完整源碼的 DVI 控制器設計實例方便使用者做相關應用。

用戶也可以透過購買此開發工具包，體驗 VIP（Altera 的視頻和圖像處理套件 MegaCore 功能）等先進的圖像處理設計軟件。

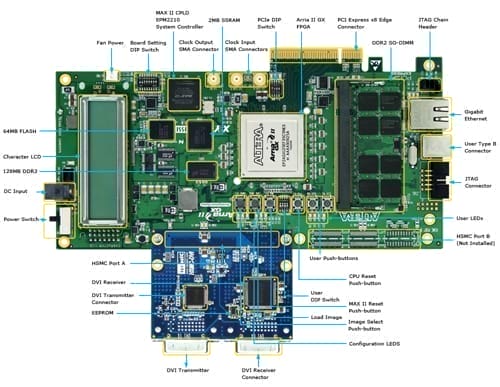

Arria II GX Development Board:

Arria II GX EP2AGX125EF35 FPGA

  • 124,100 logic elements (邏輯單元)

  • 49,640 adaptive logic modules (ALMs)

  • 8,121 Kb on-chip memory

  • 12 high-speed transceivers

  • 6 phase-locked loops (PLLs)

  • 576 18x18 乘法器

  • 0.9V 核心電壓

Max® II EPM2210F256 CPLD

  • 2.5V 核心電壓

On-board ports

  • 一個 HSMC 擴展插槽

  • 一個千兆以太網接口

PCI Express x8 Edge Connector

  • Support connection speed of Gen1 at 2.5Gbps/lane

  • 通過 x8 PCIe 插槽可與 PC 機建立連接

On-board Memory

  • 128MB 16bit DDR3 device

  • 1GB 64bit DDR2 SO-DIMM

  • 2MB SSRAM

  • 64MB FLASH

FPGA配置電路

  • MAX II CPLD and flash fast passive parallel configuration

  • On-board USB-Blaster™ circuitry using the Quartus II Programmer

時鐘電路

  • Four on-board oscillators

    • 100MHz

    • 可編程振蕩器, 默認頻率為 125MHz

    • 可編程振蕩器, 默認頻率為 100MHz

    • 155.52MHz

  • SMA 連接器外部 LVPECL時鐘輸入

  • SMA 連接器用于時鐘輸出

General User I/O

  • LEDs/displays

    • 4個用戶LED

    • 兩行字符液晶顯示器

    • 一個已配置的LED

    • 一個HSMC接口的發送/接收的LED（發送/接收）

    • 3個 PCI Express LEDs

    • 4個 以太網LEDs

按鈕

  • 1個用戶復位按鈕 (CPU 復位)

  • 1個 MAX II CPLD 復位

  • 1個下載程序按鈕(從flash 下載程序至 FPGA)

  • 1個選擇程序按鈕 (選擇經由flash下載的圖片)

  • 2個通用用戶按鈕

DIP Switches

  • Four user DIP switches

  • Eight MAX II device control DIP switches

Power Supply

  • 14V to 20V DC input

  • PCI Express 邊緣連接器電源

  • On-board power measurement circuitry

Arria II GX FPGA Development Kit CD-ROM

  • Design examples

    • Board Update Portal, featuring the Nios® II processor web server and remote system update

    • Board test system

Altera's Complete Design Suite DVD

  • Quartus II Software Development Kit Edition, includes support for Arria II GX FPGAs

  • Nios II Embedded Design Suite

  • MegaCore® IP Library includes PCI Express, Triple Speed Ethernet, SDI, and DDR3 High-Performance Controller IP cores

    • IP evaluation available through OpenCore Plus

DVI-HSMC Card:

數字發送器

  • DVI發送器

  • 全面兼容DVI規范

  • 支持從VGA到UXGA的分辨率范圍（25MHZ – 165MHZ像素速率）

  • 通用圖形控制器接口

    • 12-bit雙邊沿，24-bit單邊沿輸入模式

    • 1.1 V至1.8 V可調電壓和3.3 V的標準CMOS輸入信號標準

    • 全差分和單端輸入時鐘模式

    • Standard Intel 12-Bit Digital Video Port Compatible as on Intel™ 81x Chipsets

  • 增強的鎖相環噪聲免疫性能

    • 降低系統成本的片上穩壓器和旁路電容器

  • 較低的抖動性

    • 沒有HSYNC異常抖動

    • 可忽略的數據相關抖動

    • 使用可編程I ² C串行接口

    • 3.3-V 的單電源供電

數字接收器

  • DVI接收器

  • 支持UXGA 分辨率 (輸出像素速率高達 165 MHz)

  • 數字視頻標準接口（DVI）

　　 COMM 接口連接示意圖

  • COMM 與A2GX 連接示意圖

　　 MSV 接口連接示意圖

  • MSV 與A2GX 連接示意圖




  •

    * A2GX Development Board - 216X107 mm
    * DVI daughter card - 41 x 78.11 mm



* A2GX Development Board - 216X107 mm
* DVI daughter card - 41 x 78.11 mm




主產品訂購

No 產品名稱 售價(RMB)
1. [A2GX+DVI] Arria II GX Video Development System
產品編號: K0036  重量: 3,000g
xxx

選購配件 (如需選購, 請與主產品同時訂購)

No 配件名稱 售價(RMB)
1. DDR2-800 1GB 200PIN SODIMM
產品編號: MMM-3033-DSL  重量: 200g
xxx


Documents

標題 版本 檔案大小(KB) 新增日期 下載
Arria II GX FPGA Development Kit User Guide   1752 2010-07-13
HSMC-DVI User Manual   3950 2010-07-09
