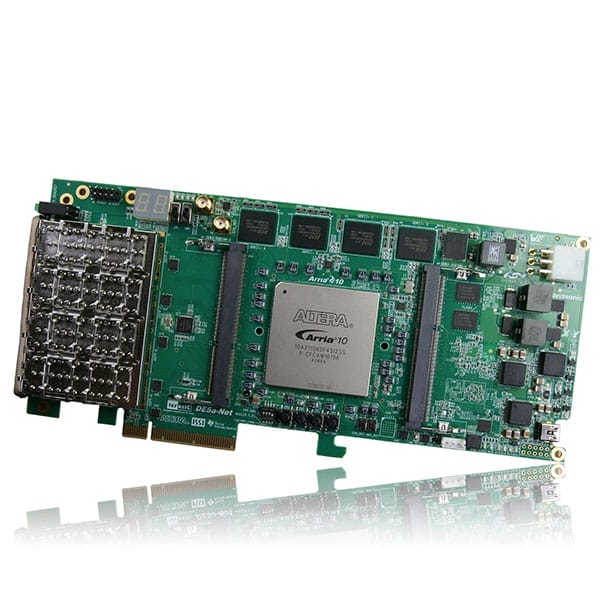

【DE5a-Net】DE5a-Net Arria 10 FPGA Development Kit
- 產品型號： DE5a-Net（Part No:T0454）
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Altera Arria 10 GX FPGA (10AX115N3F45)
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
友晶科技 DE5a-NET Arria 10 FPGA 開發平臺提供了高容量 / 帶寬的內存接口，超低延遲的通信傳輸以及高電源效益 ， 實為一理想的硬件設計解決方案。作為一個全尺寸高度 ， 3 / 4- 標準長度的開發板 ， DE5a-NET的設計滿足最苛刻的高端應用，配備 Arria 10 FPGA 頂級晶元， 為行業提供最佳的系統級集成和靈活性設計。 Arria® 10 FPGA 的功能集成收發器最高傳輸速度可達到 12.5 Gbps ， 使 DE5a-NET 開發板完全符合 PCI Express 3.0 標準，同時亦能滿足四個外部超低延遲的 40G QSFP + 模塊直接連接。不需要倚靠外部的 PHY將加速網絡應用的主流開發 ， 使客戶能夠部署設計更廣泛的高速連接應用。對于需求大容量高速度內存和存儲的設計， DE5a-NET 提供兩個獨立 Bank 的 DDR3 SO-DIMM RAM ，四顆 QDRII+SRAM ，以及高速并行閃存。 DE5a-NET 的設置特點完全支持所有高強度的應用，如低延遲的高頻交易、云計算、高效能計算、數據采集、網絡處理和信號處理。

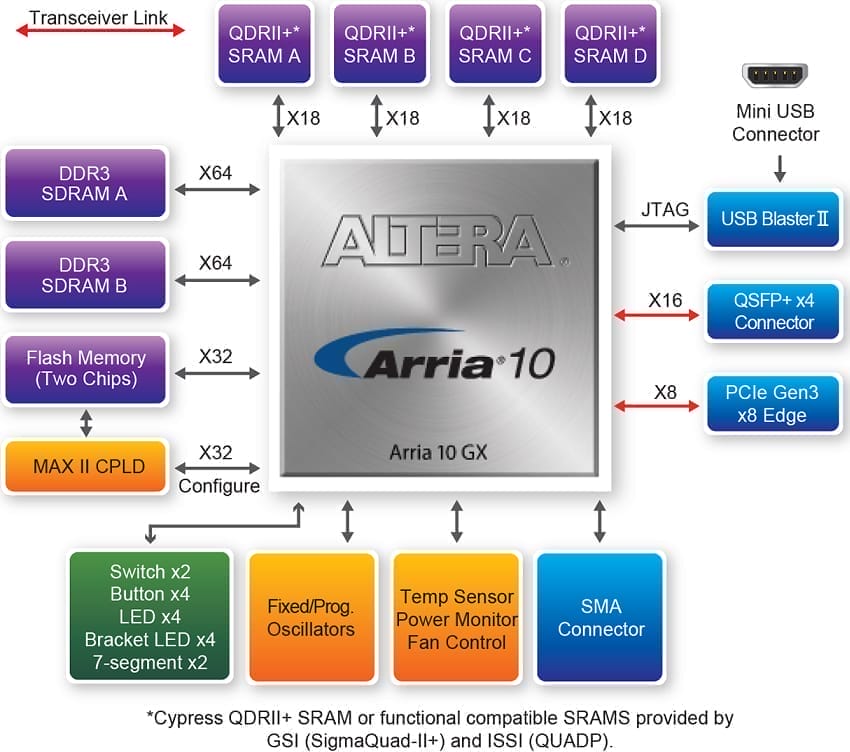

FPGA
Altera Arria 10 GX FPGA (10AX115N2F45E1SG)
＊ FPGA 亦有其他規格可供選擇，詳細信息歡迎洽詢Terasic 銷售團隊。
FPGA 配置
板載 USB Blaster II 或JTAG插口對 FPGA 編程
通過 MAX II CPLD 和 flash 配置快速被動平行(FPPx32)模式
存儲器
256MB FLASH
2個獨立 DDR3 SODIMM 插槽, 每個插槽可支持多達 8GB 933 MHz 或4GB 1066 MHz的SODIMM 模塊
4顆獨立550MHz QDRII+ SRAM, 18位數據匯流排, 單顆72Mbit容量( * )
*QDRII+ 是否可以運行于最大速度550MHz會與使用的IP 以及Arria 10 速度等級相關.
Altera QDRII+ IP 搭配E1 速度等級FPGA能順利運行于550MHz, 若搭配I2 速度等級FPGA, 則最大速度只能到達 467MHz.
通信與擴展
4 QSFP+ 連接器
PCI Express (PCIe) x8 邊緣連接器 (提供Windows PCIe 驅動)
1 RS422 擴展插口
其他
常規輸入/輸出:
2 LEDs
1 Bracket LED Array
2 7-segments
4 按鈕
2 撥碼開關
SMA 時鐘輸入 / 輸出
板載時鐘
50MHz 晶振
可編程時鐘發生器
系統監視與控制
溫度傳感器
電源監視
風扇控制
電源
6-引腳電源接口, 12V DC 輸入
PCI Express連接供電
機械特性
PCI Express 標準尺寸 和 3/4-長度
主產品訂購
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[DE5a-Net]DE5a-Net Board, for Production N2E1 FPGA
產品編號: P0474  重量: 3,500g | xxx |
選購配件 (如需選購, 請與主產品同時訂購)
| No | 配件名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[SW-OPENCL] SW-OPENCL-SDK/DKE, license
產品編號: P0166 重量: 100g | xxx |
| 2. |
16GB (8GB 1G x 64-Bit x 2 pcs.) DDR3L-2133 CL11 204-Pin SODIMM Kit
產品編號: MMM-3046-KNS 重量: 100g | xxx |
| 3. |
[TUB] Timing and UART Board
產品編號: P0504 重量: 500g | xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE5a-NET User Manual (10AX115N2F45E1SG) | 1.1.0 | 9915 | 2017-10-03 |  |
| DE5a-NET User Manual (10AX115N3F45I2SG, 10AX090N3F45I2SG) | 1.0.1 | 8509 | 2017-10-03 | |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE5a-Net (10AX115N2F45E1SG) CD-ROM | 1.1.0 | 2017-10-03 | ||
| DE5a-Net (10AX115N3F45I2SG) CD-ROM | 1.0.4 | 2016-10-28 | ||
| DE5a-Net (10AX090N3F45I2SG) CD-ROM | 1.0.4 | 2016-10-28 |
DE5a-Net (10AX115N2F45E1SG) BSP for Intel OpenCL 16.0
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE5a-Net I2 OpenCL BSP for Linux | 1.0.2 | 2017-02-06 | ||
| DE5a-Net I2 OpenCL User Manual | 1.0.2 | 2149 | 2017-02-06 | |
| DE5a-Net I2 OpenCL BSP for Windows | 1.0.1 | 2017-01-17 | ||
| DE5a-Net E1 OpenCL User Manual | 1.0.2 | 2165 | 2017-02-07 | |
| DE5a-Net E1 OpenCL BSP for Linux | 1.0.2 | 2017-02-07 | ||
| DE5a-Net E1 OpenCL BSP for Windows | 1.0.2 | 2017-02-07 |
DE5a-Net (10AX115N2F45E1SG) BSP for Intel OpenCL 16.1
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE5a-Net I2 OpenCL BSP for Windows | 1.1.1 | 2017-06-23 | ||
| DE5a-Net I2 OpenCL BSP for Linux | 1.0.1 | 2017-06-23 | ||
| DE5a-Net I2 OpenCL User Manual | 1.0.0 | 2171 | 2017-03-30 | |
| DE5a-Net E1 OpenCL BSP for Windows | 1.1.1 | 2017-06-23 | ||
| DE5a-Net E1 OpenCL BSP for Linux | 1.0.1 | 2017-06-23 | ||
| DE5a-Net E1 OpenCL User Manual | 1.0.0 | 2119 | 2017-03-30 | |
