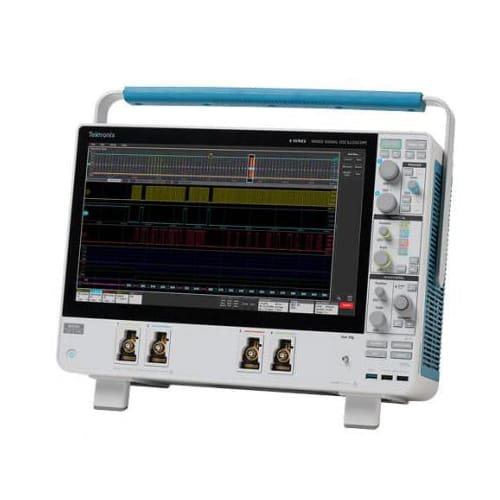

【MSO64 6-BW-2500】Tektonix泰克 6系列混合信號示波器
- 產品型號： MSO64 6-BW-2500
- 產品品牌： Tektonix泰克
- 產品規格： 2.5 GHz、4 通道
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
6 系列 MSO 混合信號示波器。使用 1 GHz 至 8 GHz 的可升級帶寬對現有和未來高速設計進行故障排除和驗證。通過低噪聲和每條通道 25 GS/s 的采樣率進行準確測量，在同時打開多個通道時采樣率也不會下降。
輸入通道
4 個 FlexChannel® 輸入
每個 FlexChannel 提供了：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬 (所有模擬通道)
2.5 GHz
采樣率 (所有模擬/數字通道)
實時: 25 GS/s
插補: 2.5 TS/s
記錄長度 (所有模擬/數字通道)
62.5 M 點標配
125 M 點和 250 M 點選配升級
波形捕獲率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿，脈寬，欠幅脈沖，超時，窗口，邏輯，建立時間和保持時間，上升/下降時間，并行總線，順序，可視觸發
輔助觸發 ≤5 VRMS，50Ω，400 MHz（僅邊沿觸發）
標準分析
光標：波形，V 條，H 條，V 和 H 條
測量：36 項
頻譜視圖：頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，最大觸發速率 >664,000 波形/秒
示圖：時間趨勢、直方圖、頻譜
數學：基本波形代數、FFT、高級公式編輯器
搜索: 搜索任何觸發標準
抖動：TIE 和相位噪聲
選配分析
高級抖動和眼圖分析
高級功率測量和分析
選配串行總線觸發，解碼和分析
I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太網, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429
選配串行一致性測試
以太網, USB 2.0, 汽車以太網, MIPI D-PHY 1.2
選配內存分析
DDR3 調試、分析和一致性測試
任意波形/函數發生器
50 MHz 波形生成
波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖
數字電壓表1
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器1
8 位
顯示器
15.6 英寸 (396 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏
連接能力
USB 主控（6 端口），USB 3.0 設備（1 端口），LAN（10/100/1000 Base-T 以太網），顯示器端口，DVI-I，VGA
e*Scope®
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
