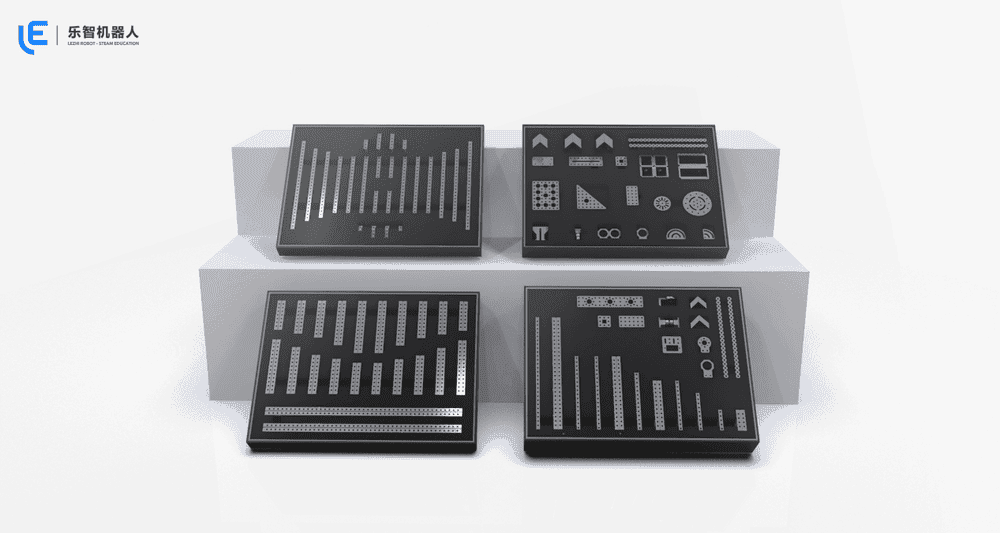

機械工程套件
- 產品型號： 機械工程套件
- 產品品牌： 樂智機器人
- 產品規格： 支持機械原理創新課程的套件
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
機械工程套件是一款一款支持機械原理創新課程的套件，支持搭建平面連桿機構、凸輪機構、齒輪機構、絲桿傳動機構、輪系、間歇機構等等，可用于開展機械原理模塊認識學習及應用實踐。
套件支持機械原理課程中平面機構分析、平面連桿機構設計、凸輪機構運動分析、多種齒輪傳動原理分析、多種傳動形式傳動特性比較分析、定軸輪系和周轉輪系功能展示及對比分析、間歇運動等章節的實踐案例，同時提供配套的教學動圖，幫助學生更直觀的理解機械零件的運動方式。
| 序號 | 章節 | 主要知識點 | 學生可實踐案例 | 教學動圖 |
| 1 | 平面機構的結構分析 | 自由度的計算、機構簡圖的繪制、桿組分析及高副低代 | 自由度1的平面連桿機構、自由度2的平面連桿機構 | 高副低代 |
| 2 | 平面連桿機構設計 | 鉸鏈四桿機構中雙曲柄、曲柄搖桿、雙搖桿的轉換，曲柄滑塊機構曲柄存在條件的探究 | 雙曲柄、雙搖桿、曲柄搖桿、曲柄滑塊、擺動導桿、轉動導桿 | 雙曲柄、雙搖桿、曲柄搖桿、曲柄滑塊、擺動導桿、轉動導桿 |
| 3 | 凸輪機構運動分析 | 凸輪機構輪廓設計及從動件運動特性測繪 | 盤型凸輪從動件運動線圖繪制 | 盤型凸輪、移動凸輪、圓柱凸輪、偏心輪 |
| 4 | 多種齒輪傳動原理分析 | 平行軸傳動、相交軸傳動、交錯軸傳動 | 齒輪二級傳動、齒輪三級傳動、齒輪齒條 | 二級齒輪傳動、錐齒輪傳動、齒輪齒條、蝸輪蝸桿 |
| 5 | 多種傳動形式傳動特性比較分析 | 帶傳動、鏈傳動、齒輪傳動、螺旋傳動等傳動比較分析 | 帶傳動、絲桿傳動 | 帶傳動、鏈傳動、絲桿傳動、摩擦輪傳動 |
| 6 | 定軸輪系和周轉輪系功能展示及對比分析 | 定軸輪系和周轉輪系的變速比較、差動輪、行星輪的運動比較 | 定軸輪系、行星輪系 | 定軸輪系、差動輪系、行星輪系 |
| 7 | 間歇運動 | 棘輪、槽輪、凸輪式間歇、齒輪間歇 | 模擬間歇運動機構 | 槽輪、棘輪、凸輪式間歇、齒輪間歇 |
