【OTB】TERASIC友晶OCXO Timing Board
- 產品型號： OTB
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： OCXO Clock Source
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
OTB是一個能提供最高精度的恒溫時鐘頻率信號輸出到FPGA主板的子卡。它為FPGA提供了高性能的時鐘源。子卡使用的時鐘源是OCXO(恒溫晶體振蕩器)。時鐘輸出使用SMA接口。用戶可以通過SMA-to-SMA電纜 將時鐘信號發送到FPGA主板上的SMA輸入連接器，如DE5-NET。如果用戶的項目設計存在高度的限制，用戶也可以通過SMA-to-U.FL 線纜或U.FL-to-SMA轉接頭向任何其他帶 SMA連接器的主板發送時鐘信號。
OTB主要通過JTAG頭來提供電源。它可以連接到帶有2x5內置JTAG頭的主板上。
產品特性:
精密時鐘:時鐘類型: OCXO
頻率: 30.72MHz
IO 標準: 2.5V
頻率穩定度: +/-10ppb
數據手冊(有超鏈接下載OCXO的 datasheet)
時鐘輸出接口: SMA
電源接口: 來自 2x5 JTAG Header

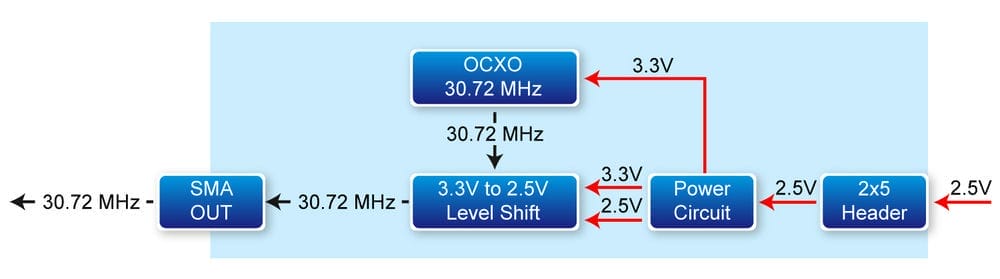

功能框圖:

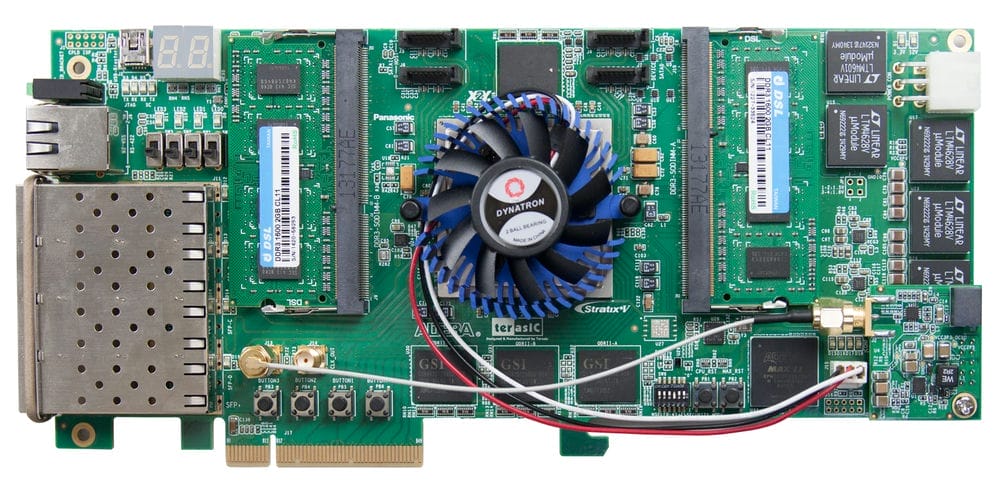

與DE5-Net搭配使用的案例:
頂部視圖

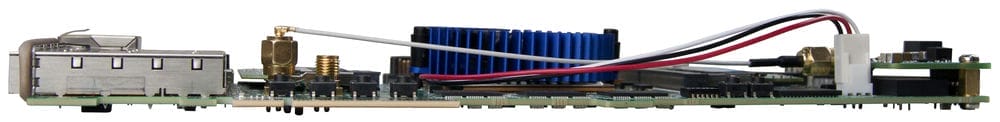

前面視圖
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[OTB]OCXO Timing Board
產品編號: P0531
 重量: 300g |
xxx |
