【Self-Balancing】Self-Balancing Robot平衡車機器人套件
- 產品型號： Self-Balancing
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： 支持超聲波避障、跟隨以及姿態識別，支持手機 APP 藍芽遙控車體行走
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
Self-Balancing Robot（平衡車）是由友晶科技自主設計生產的多功能應用套件。它以友晶科技 DE10-Nano 開發板為平臺，該平臺是一個用于嵌入式解決方案的輕量級 SoC 平臺。配備最先進的控制算法，該機器人為開發者提供了一個完美的起點來創造屬于開發者自己的創新機器人。
它可以通過加速度傳感器和陀螺儀進行實時姿態檢測，通過控制電機，校準姿態來保持平衡。該平衡車套件能執行姿態計算、動作控制以及自主運動，比如向前行駛、左右轉彎、避障與跟隨。
平衡車的驅動板上裝配了藍牙模塊和 IR 接收器，用戶可以用手機 APP、IR 遙控器進行遠程遙控。平衡車 FPGA 主板上還有網口，串口，HDMI-TX 口，GPIO 插槽，USB Blaster II 下載口等供客戶自主開發。
除硬件以外，平衡車套件還包括開源范例，開發者可基于這些范例源代碼來快速實現自己的應用設計。
平衡車采用三節鋰電池供電。鋰電池從完全不能給小車供電時開始充電直到充滿，預計最多需要 2 個小時的充電時間。
Self-Balancing Robot 由兩塊板卡組成：
DE10-Nano SoC FPGA 開發板：帶 ARM 處理器，可運行 Linux 系統；集成了 110K 邏輯單元，可以實現邏輯控制。另外還有串口，網口，GPIO 口等外圍電路接口。
驅動板：主要是接收來自 DE10-Nano 的馬達控制信號，通過板子上的馬達驅動芯片去控制馬達。 另外還能接收來自 Wifi/ Bluetooth 以及 IR 等協議控制信號，并傳回 DE10-Nano 進行處理。同時板子還通過一些 sensor 提供許多系統數據給 DE10-Nano, 如 Motion track，電池電量，還有超聲波模塊傳回的距離信息等。
產品詳細的規格如下:
DE10-Nano 板：
FPGA Device
FPGA 器件為 Intel Cyclone V SE 5CSEBA6U23I7N (110K LEs)
序列配置器件 – EPCS64 (revision B2 or later)
內建 USB-Blaster II 電路，JTAG 模式
HDMI 輸出,兼容于 DVI v1.0 及 HDCP v1.4
2 個按鈕
4 個撥碼開關
8 個綠色使用者 LED 燈
來自時鐘產生器的三個 50MHz 時鐘源
兩個 40-pin 的擴展槽
一個 Arduino 擴展槽 （兼容 Uno R3），可聯機 Arduino 背板。
一個10-pin 的模擬輸入擴展槽（跟 Arduino 的模擬輸入埠是復用關系）。
A/D 轉換器， FPGA 端 4-pin SPI 接口
硬核處理系統（HPS）
HPS (Hard Processor System)
800MHz ARM Cortex-A9 雙核處理器
1GB DDR3 SDRAM （32 位數據總線）
支持 1G 以太網 PHY 的 RJ45 接口
USB OTG 埠，采用 USB Micro-AB 型聯機器
微型 SD 卡槽
加速計（G-Sensor, I2C 界面+中斷 )
一個串行埠轉 USB 口，采用 USB Mini-B 型接口
一個熱啟動按鈕和一個啟動按鈕
一個用戶按鈕和一個用戶 LED 燈
LTC 2x7 擴展槽

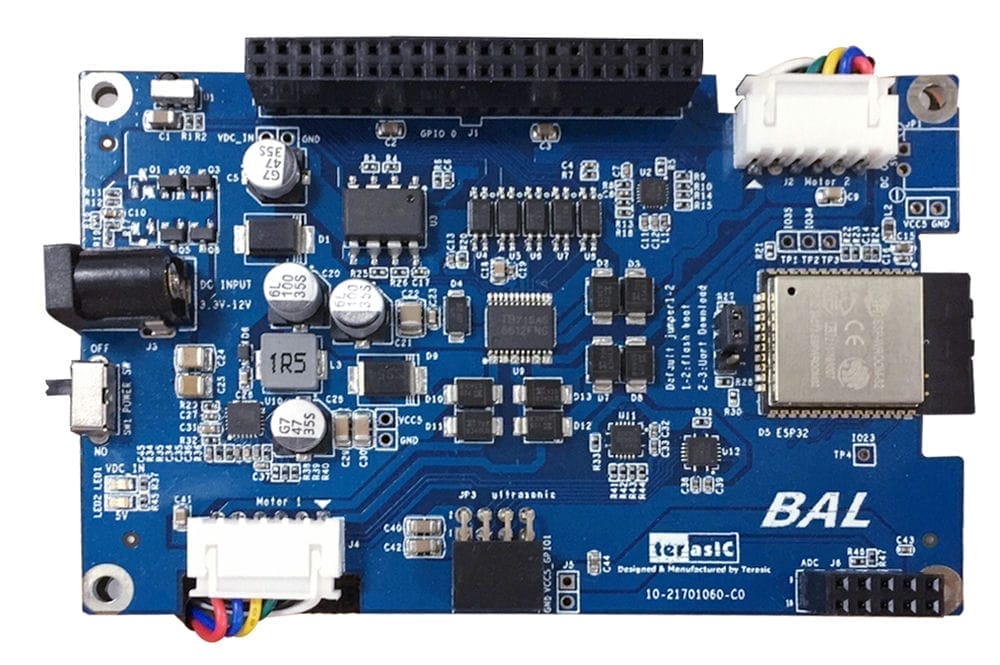

驅動板：
直流電機驅動連接器
藍牙/WiFi 模塊
2*20 GPIO 槽用于連接 DE10-Nano 板子
紅外接收器
ADC 電源控制
超聲波模塊連接器
12V 電源輸入
5V 電壓輸出到 FPGA 板
6 軸（Gyro+Accelerometer）MEMS 動向跟蹤器
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[Self-Balancing] Self-Balancing Robot
產品編號: P0554
 重量: 1,900g |
xxx |
| 2. |
[Self-Balancing] Self-Balancing Robot (教育版)
產品編號: P0554
重量: 1,900g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| 01.平衡車快速入門指導 | 2334 | 2018-08-13 |
 |
|
| 02.平衡車學習指導 | 2531 | 2018-08-13 |
|
|
| 03.平衡車硬件手冊 | 3306 | 2018-08-13 |
|
|
| 04.平衡車使用手冊 | 2423 | 2018-08-13 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Self-Balancing Robot System CD | 1.0.4 | 2018-09-25 | ||
| DE10-Nano CD-ROM (rev. C Hardware) | 2018-04-03 |
APP for Andriod
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Self-Balancing Robot APP | V3 | 1739 | 2018-08-13 |
 |
APP for iOS
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Self-Balancing Robot APP | V3 | 2018-04-02 |
|
Linux BSP (Board Support Package): MicroSD Card Image
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HPS Demo Linux Image | 1.2 | 2018-04-19 |
