【CLR-HSMC】TERASIC友晶CLR-HSMC 影像接收子卡
- 產品型號： CLR-HSMC
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Support of standard Camera Link modes (base, medium, dual base assembly)
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
CLR-HSMC 影像接收子卡是專為影像處理應用提供轉接攝像頭界面的子卡。CLR-HSMC 共可提供 2 個 Base mode 或者 1 個 Medium mode 的 camera link 接口攝像頭進行連接. 通過 HSMC 與 Camera Link 接口，用戶可以使具有 HSMC/HSTC(*1) 接口的主板(例如：DE4, DE3 and DE2-115)擷取攝像頭的影像給 FPGA 進行后續的影像處理動作。

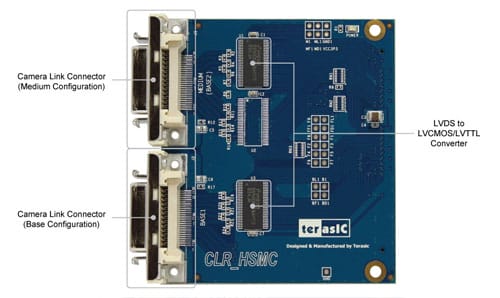

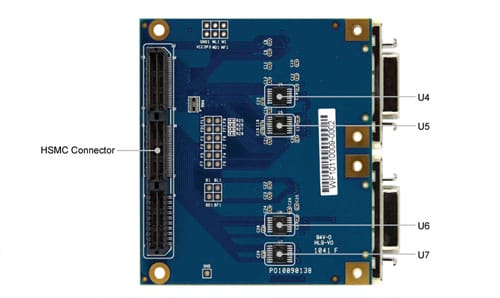

Camera Link Receiver Card
-
Support of standard Camera Link modes (base, medium, dual base assembly)
-
Serial Communication with camera
-
Simple interface
-
Automatic detection by hardware / software
-
Two LVDS 28-bit channel link chip (DS90CR288A)
-
28 bit, 20 to 85 MHz shift clock support
-
Up to 2.38 Gbps throughput
-
Up to 297.5 Mbytes/sec bandwidth
-
Support 2.5V and 3.3 V I/O standard
功能方框圖
- 28 bit, 20 to 85 MHz shift clock support
- Up to 2.38 Gbps throughput
- Up to 297.5 Mbytes/sec bandwidth

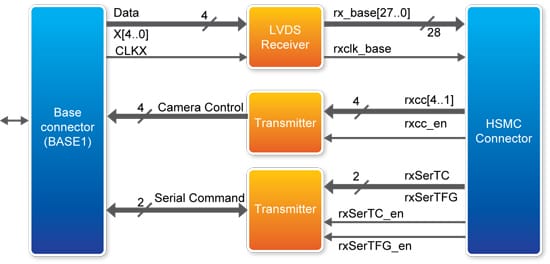

CLR-HSMC(Base 模式) 功能方框圖

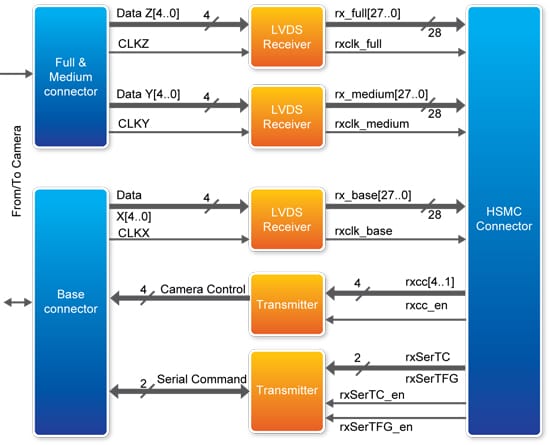

CLR-HSMC(Medium 模式) 功能方框圖

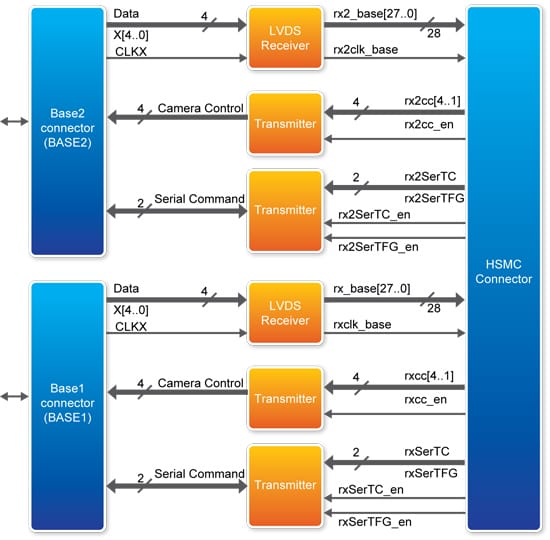

CLR-HSMC(Dual-base 模式) 功能方框圖
連接性

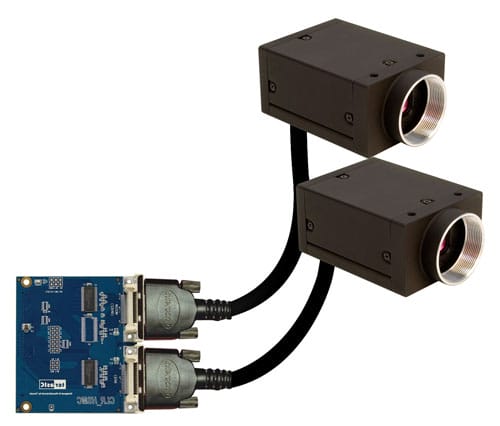

CLR-HSMC 與 Base 模式的相機連接示意圖

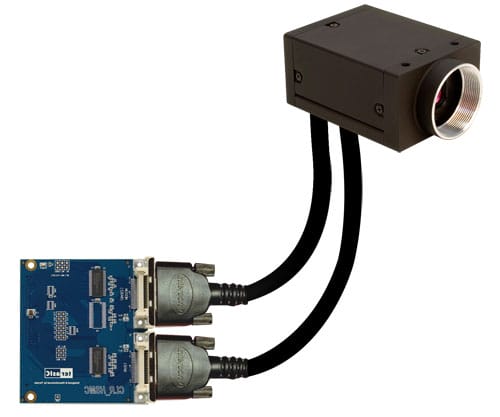

CLR-HSMC 與 Medium 模式的相機連接示意圖
連接性

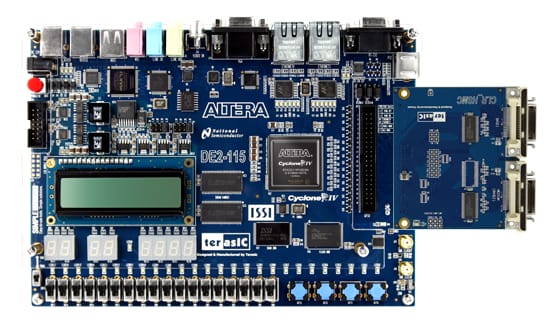

CLR-HSMC 與 DE2-115 連接示意圖

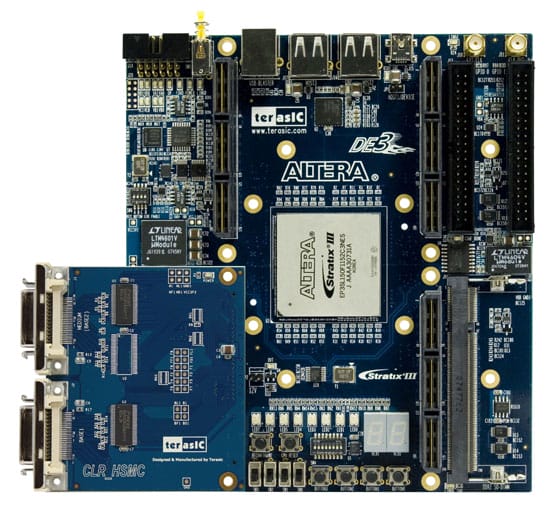

CLR-HSMC 與 DE3 連接示意圖
注意：連接 CLR-HSMC 與 DE3 需要使用 HFF 子卡，該子卡包含在 DE3 包裝盒內。

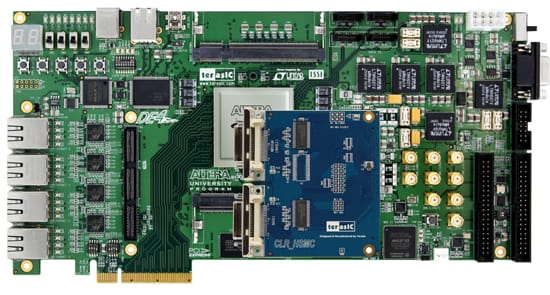

CLR-HSMC 與 DE4 連接示意圖
注意：連接 CLR-HSMC 與 DE4 需要使用 THCB-HMF2 子卡，該子卡包含在 DE4 包裝盒內。
應用
- 機器視覺系統
參考設計

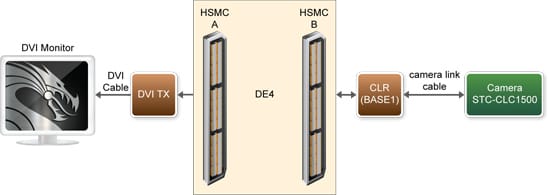

數位相機例程 (適用DE4)
該例程演示了數位相機通過 CLR-HSMC 子卡與 DE4 組合在一起的應用。
數位相機例程的硬件設置
數位相機例程(適用DE3)
該例程演示了數位相機通過 CLR-HSMC 子卡與 DE3 組合在一起的應用。

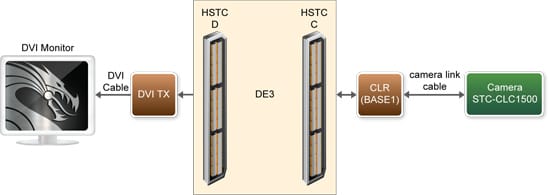

數位相機例程的硬件設置
數位相機例程(適用DE2-115 )
該例程演示了數位相機通過 CLR-HSMC 子卡與 DE2-115 組合在一起的應用。
數位相機例程的硬件設置

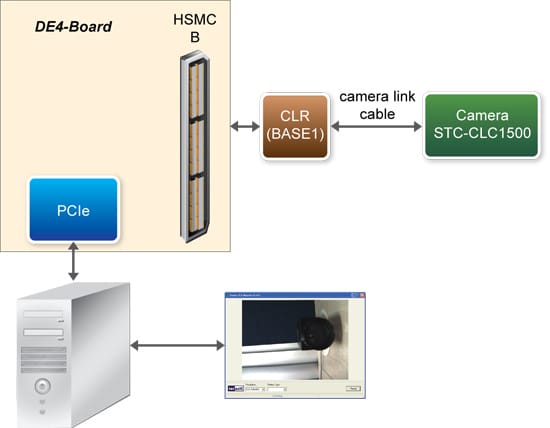

帶PCI-E接口的數位相機(適用DE4 )
該例程是 DE4 示例的一個擴展，我們可以輕松的實現將一個 DVI 接口的控制器替換為一個終端 PC 的應用，它通過 PCIe 接口實現與 DE4 的通信，并且能夠更好的實現視頻影像的實時輸出。
帶 PCI-E 接口的數位相機例程的硬件設置
- 尺寸：78.1*69.4mm
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[CLR-HSMC] CameraLink receiver daughterboard, HSMC (教育版)
產品編號: P0079
 重量: 500g |
xxx |
Document
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| THDB_CLR_HSMC_User_manual.pdf | 3394 | 2011-03-22 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| THDB_CLR_HSMC CD-ROM | 2011-02-22 |
 |
