【D8M-GPIO】TERASIC友晶D8M-GPIO
- 產品型號： D8M-GPIO
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Omnivision 8 Mega Pixel Image sensor
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
D8M-GPIO 是一個 2x20 pin GPIO 連接口接口的 8 百萬畫素?cái)z像頭套件。套件內包含了 MIPI Camera Module 以及MIPI decoder。
MIPI Camera module 擷取影像后輸出 MIPI 影像訊號封包，該影像訊號封包經過 MIPI decoder 轉換成 10-bits parallel 的 bayer pattern，最終藉由 2x20 pin GPIO connector 輸出。MIPI Camera Module 并內建了控制焦距的音圈馬達 ( Voice Coil Motor；VCM )，開發者可透過 I2C 來控制對焦距離。
2x20 pin GPIO 連接口是 Altera DE 系列開發板的標準擴充接口，任何擁有該連接口接口的 FPGA 主板均能與此子卡搭配使用。
D8M-GPIO 套件還包含了攝像頭取像與顯示的參考設計，除了有 RTL code only 的參考設計，也有使用 Qsys 搭配 Altera VIP 等組件的系統架構參考設計，可讓開發者快速學會camera module 操作并以這些范例為基礎，輕易地速開發自己的應用。
Specifications
- Package Interface：2x20 GPIO，3.3V io-standard
-
MIPI Camera Module：
- Chip P/N：OV8865
- Color Filter Arrangement：Bayer Pattern
- View Angel：70 度
- Lens Type：1/3.2 inch
- Pixels：3264x2448 (8-megapixels)
- Frame Rate: Maximal 60 frame per second at 1408 x 792 resolution
- Support Focus Control
- Interface：MIPI
-
MIPI Decoder：
- Chip P/N：TC358748XBG
- MIPI CSI-2 compliant
- MIPI to Parallel Port Converter
- Supports up to 4 data lanes
- Package Size：73.4x60.0 mm

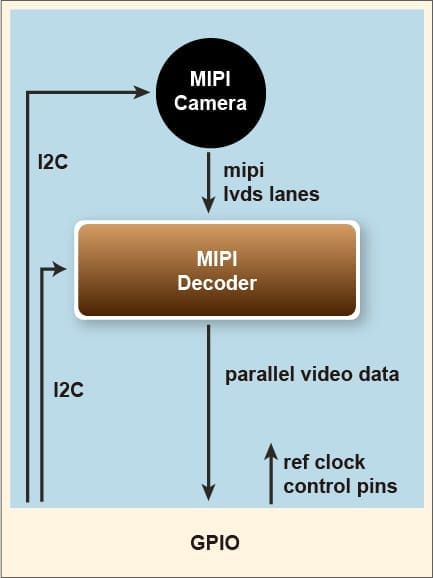

Block Diagram
下圖為 D8M-GPIO 套件的功能區塊圖，MIPI Camera Module 將拍攝到的 video 透過 MIPI LINK 傳輸給 MIPI Decoder，MIPI Decoder 將 MIPI Video Data 轉成 Parallel Data 從 2x20 pin GPIO 連接口輸出至母板上的 FPGA。而FPGA 可以透過 I2C 接口來設置 MIPI Camera Module 以及 MIPI Decoder 的各項參數。
如 MIPI Camera Module 的輸出畫數，RGB Gain，F(xiàn)ocus 位置以及 MIPI Decoder 的PLL，Video MIPI Decoder 等參數。
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[D8M-GPIO] 8 Mega Pixel Digital Camera Package
產品編號: P0447
 重量: 300g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| D8M GPIO User Manual | v1.0.2 | 2103 | 2016-09-19 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| D8M-GPIO CD-ROM | 1.0.2 | 2016-09-19 |
