【ADA-GPIO】Intel FPGA AD/DA子板-GPIO
- 產品型號： ADA-GPIO
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Two 14-bit AD/DA converters
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
-
雙倍通道
-
雙倍威力
-
輕巧的板卡設計
THDB_ADA 子板為 DE 系列、Cyclone III Starter Kit 及其他有 HSMC 或 GPIO 介面的 FPGA 平臺提供了 DSP 的解決方案。
功能介紹
- 雙AD通道提供14位分辨率和高達65 MSPS的傳輸速率
- 雙DA通道提供，14位分辨率和高達125 MSPS的傳輸速率
- 提供HSMC和GPIO雙接口可供選擇
- 時脈來源可以來自100MHz 振蕩器 、AD/DA通道的SMA接口、HSMC/GPIO接口上的PLL界面
- 尺寸：90.3*78.2毫米
應用特色
- 低成本示波器及訊號產生器
- 通訊收發器
- 數位訊號處理
- Platform for various modulation techniques
連接性
THDB-ADA 共有 ADA-GPIO 及 ADA-HSMC 兩種模塊來分別與 DE1-SoC/DE2/DE1/DE0/DE2-70 及 SoCKit/TR4/DE4/DE3/DE2-115/DE2i-150/Cyclone V Starter Kit/Cyclone III Starter Kit 等開發板連接在一起。
ADA-GPIO 介面連接示意圖
- ADA-GPIO 與 DE1-SoC 連接示意圖
- ADA-GPIO 與 DE2-70 連接示意圖
ADA-HSMC 介面連接示意圖
- ADA-HSMC 與 SoCKit ( C5S) 連接示意圖
- ADA-HSMC 與 Cyclone III Starter Kit 連接示意圖
-
ADA-HSMC 與 DE3 連接示意圖
備注:連接時需使用 SFF 或 HFF 轉接板,此轉接板已內含于 DE3 產品中
-
ADA-HSMC 與 DE4 連接示意圖
備注:連接時需使用 HMF2 轉接板,此轉接板已內含于 DE4 產品中
- ADA-HSMC 與 DE2-115 連接示意圖
-
ADA-HSMC 與 DE2i-150 連接示意圖
-
ADA-HSMC 與 C5G(Cyclone V GX Starter Kit) 連接示意圖
-
ADA-HSMC 與 TR4 連接示意圖
Documents
標題
版本
檔案大小(KB)
新增日期
下載
THDB ADA User Guide
1.2.4
2767
2015-10-20
CD-ROM
標題
版本
檔案大小(KB)
新增日期
下載
ADA Utility (for DE2-115/DE2-70/DE0 Support Quartus 15.0)
1.6.1
2016-01-30
THDB-ADA CD-ROM
1.7.3
2015-10-20
ADA Utility (Support Quartus 14.0)
1.5.0
2014-07-29
ADA Utility (Support Quartus 12.1)
1.4.0
2013-01-22
友晶科技所發表之范例程式碼，基於免費分享之原則，不提供任何形式的講解或修改。如需進一步范例程式碼講解或修改的協助，我們將轉至 "設計服務部門" 評估。
本授權條款允許使用者於使用所有友晶及 Altera 開發板時，得以重制、散布、傳輸以及修改友晶科技提供的源碼，但不得為商業目的之使用。使用時必須於引用處表彰友晶科技 (Terasic Inc.) 之商號。
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| THDB ADA User Guide | 1.2.4 | 2767 | 2015-10-20 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| ADA Utility (for DE2-115/DE2-70/DE0 Support Quartus 15.0) | 1.6.1 | 2016-01-30 | ||
| THDB-ADA CD-ROM | 1.7.3 | 2015-10-20 | ||
| ADA Utility (Support Quartus 14.0) | 1.5.0 | 2014-07-29 |
|
|
| ADA Utility (Support Quartus 12.1) | 1.4.0 | 2013-01-22 |
友晶科技所發表之范例程式碼，基於免費分享之原則，不提供任何形式的講解或修改。如需進一步范例程式碼講解或修改的協助，我們將轉至 "設計服務部門" 評估。
本授權條款允許使用者於使用所有友晶及 Altera 開發板時，得以重制、散布、傳輸以及修改友晶科技提供的源碼，但不得為商業目的之使用。使用時必須於引用處表彰友晶科技 (Terasic Inc.) 之商號。
本授權條款允許使用者於使用所有友晶及 Altera 開發板時，得以重制、散布、傳輸以及修改友晶科技提供的源碼，但不得為商業目的之使用。使用時必須於引用處表彰友晶科技 (Terasic Inc.) 之商號。
參考設計

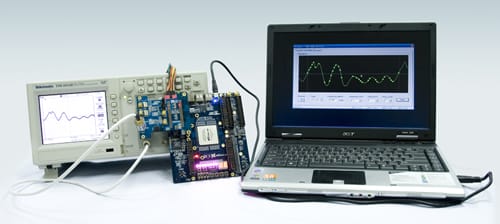

任意波形產生器
DE3 上任意波形產生器之結構圖
快速傅利葉轉換 (Fast-Fourier Transform) 分析

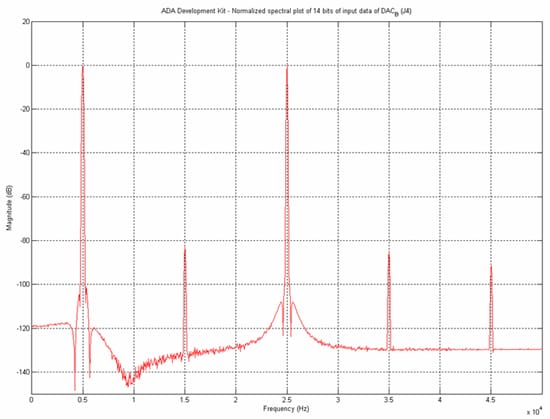

14-bit DAC B 輸入資料的歸一化頻譜圖 (Normalized Spectral Plot)

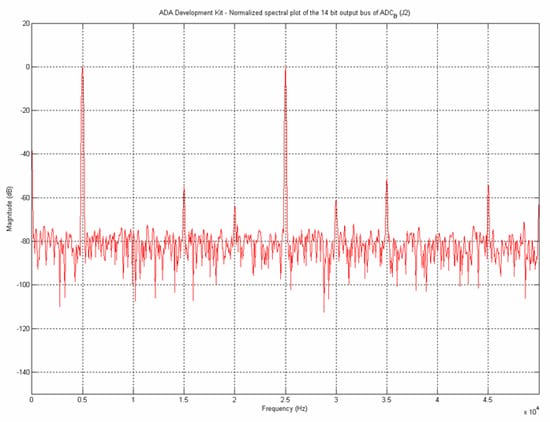

14-bit ADC B 輸入資料的歸一化頻譜圖 (Normalized Spectral Plot)
