【DCC】TERASIC友晶Data Conversion HSMC Daughter Board
- 產品型號： DCC
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： AD and DA up to 150MSPS and 250MSPS
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
-
主要特性介紹
此數據用 HSMC 子板可支持?jǐn)?shù)字轉模擬與模擬轉數字接口，其中包含音效編譯碼接口。High Speed Mezzanine Card (HSMC) 系列子卡可搭配任何配有 HSMC 接頭的 Altera 與友晶開發平臺 (ex. DE3)，用以開發數字訊號處理應用程序。
-
External Links or Resources
Altera DE3 - Stratix III High Speed Rapid Prototyping System
此數據用 HSMC 子板可支持?jǐn)?shù)字轉模擬與模擬轉數字接口，其中包含音效編譯碼接口。High Speed Mezzanine Card (HSMC) 系列子卡可搭配任何配有 HSMC 接頭的 Altera 與友晶開發平臺 (ex. DE3)，用以開發數字訊號處理應用程序。
Altera DE3 - Stratix III High Speed Rapid Prototyping System
功能介紹
-
Spec
• One High Speed Mezzanine Card (HSMC) connector for interface conversion, which is fully compatible with Altera Development boards and Terasic DE3 host boards.
• External Clock In / Out Interface
• Two 14-bit Analog to Digital (A/D) converter channel with 150MSPS
• Two 14-bit Digital to Analog (D/A) converter channel with 250MSPS
• One Audio CODEC with Line-In, Line-Out, MIC and Headphone
-
Size ：145mm x 80mm x 18mm (L x W x H)

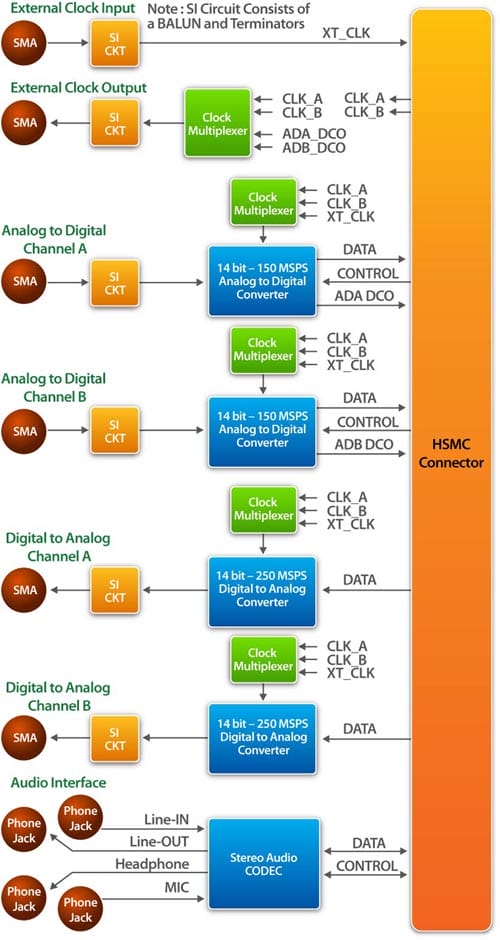

功能方塊圖
應用特色
- Low cost oscilloscope and pattern generator
- Communication Transceiver
- Digital signal processing
- Platform for various modulation techniques
- Record and playback sound
連接性
DCC-HSMC 接口連接示意圖

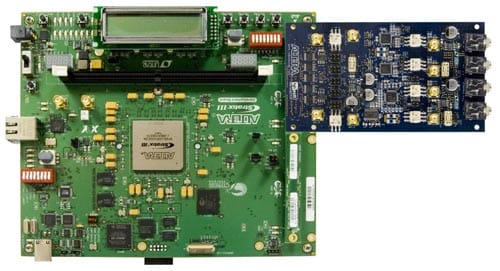

- DCC-HSMC 與 Altera Stratix III Development Board 連接示意圖

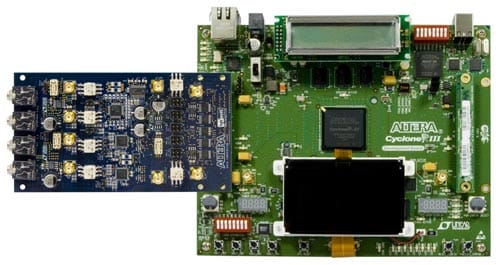

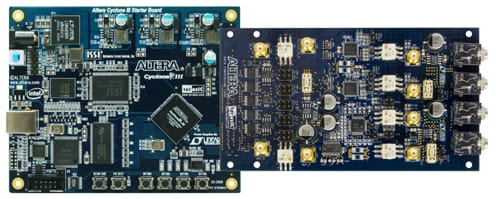

- DCC-HSMC 與 Altera Cyclone III Development Board 連接示意圖
-

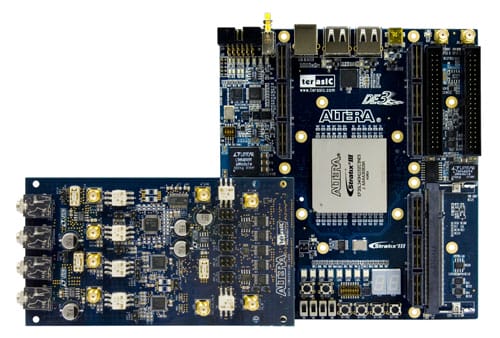

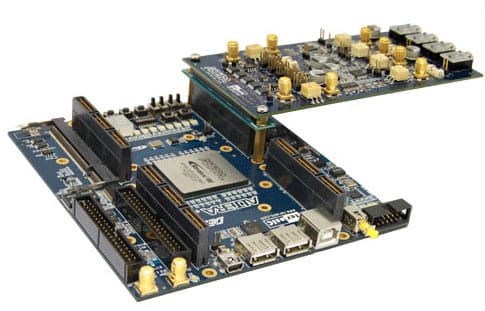

DCC-HSMC 與 Altera DE3 連接示意圖
備注 : 連接時需使用 SFF 轉接板 , 此轉接板已內含于 DE3 產品中
-

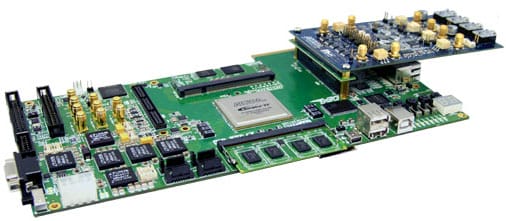

DCC-HSMC 與 Altera DE4 連接示意圖
備注 : 連接時需使用一塊 HMF2 轉接板 , 此轉接板已內含于 DE4 產品中

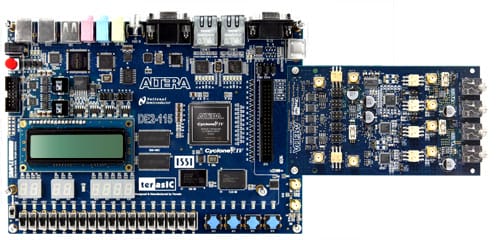

- DCC-HSMC 與 Altera DE2-115 連接示意圖
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Data Conversion HSMC reference manual | 1.0.1 | 712 | 2011-07-01 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| 高速數位類比轉換子板 CD | 1.0.1 | 2011-07-01 |
