【FMC FMC+ Loopback】TERASIC友晶FMC FMC+ Loopback
- 產品型號： VITA FMC Loopback Board
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： FMC FMC+ Loopback
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
The FMC/FMC+ loopback 子卡是專為帶有相容于Vita57.1 / 57.4 standard 的FMC/FMC+ 連接器的FPGA主版進行I/O測試使用. 這兩個子卡能將FMC/ＦＭＣ＋ 連接器多數的I/O loopback, 包括了HA,HB,LA, DP and clock等這幾個群組的I/O. 使用者可以將這兩塊子卡用于帶有high pin count(HPC) or low pin count(LPC) FMC/FMC+連接器主版上. 有了這兩塊子卡,開發者可以快速測試FPGA的高速與低速I/O的傳輸速度,以及驗證I/O的功能是否正常.
除此之外卡上還有提供Ultra-Low Jitter Clock Multiplier, 能接從主板經由FMC/FMC+連接器輸出的clock, 然后扇出到FMC/FMC+連接器的clock pin (CLK_M2C_P/N 及GBTCLK_M2C_P/N )并傳輸回主板. 關于FMC/FMC+連接器上的I2C 介面, 使用者可以藉由讀寫板子上的EEPROM來驗證.
Block Diagram

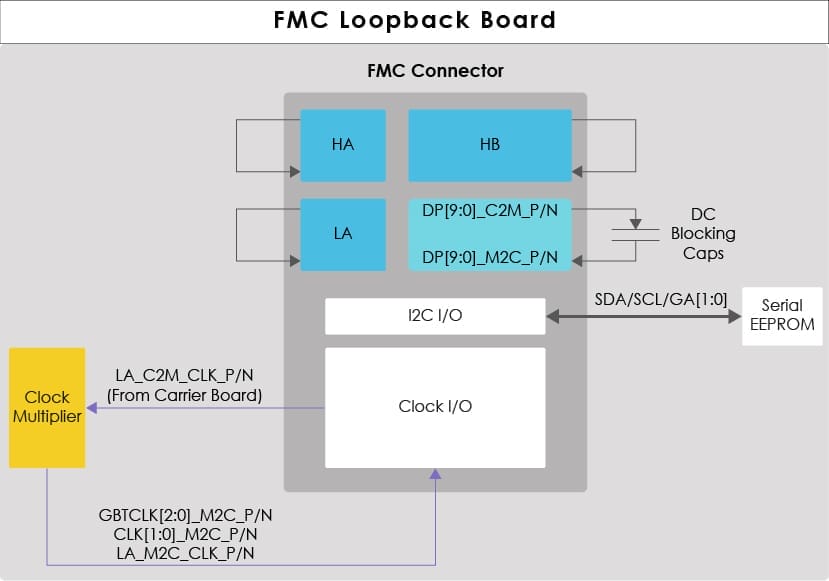

- FMC Loopback Card

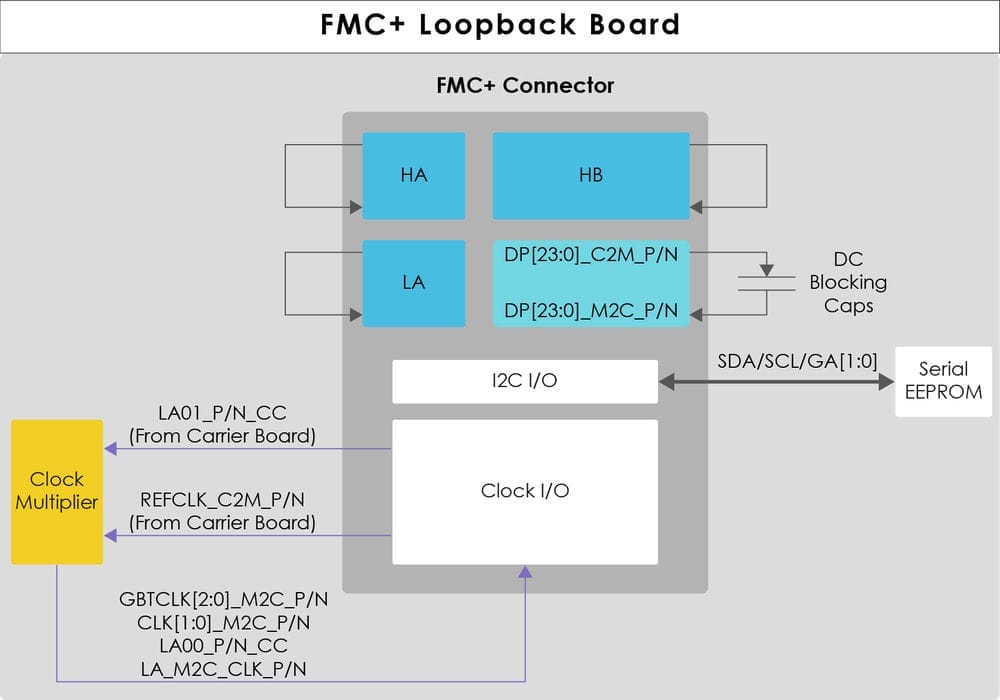

- FMC+ Loopback Card
Connection
-

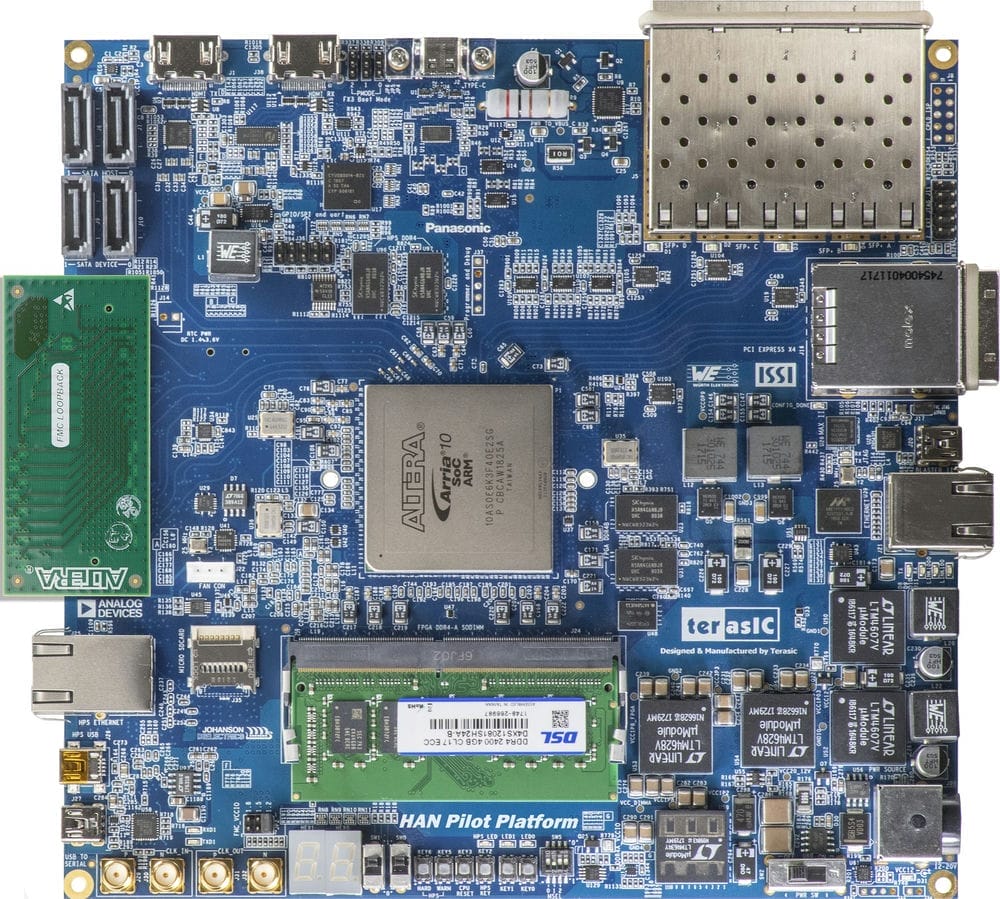

FMC Loopback Card with Terasic HAN board
-

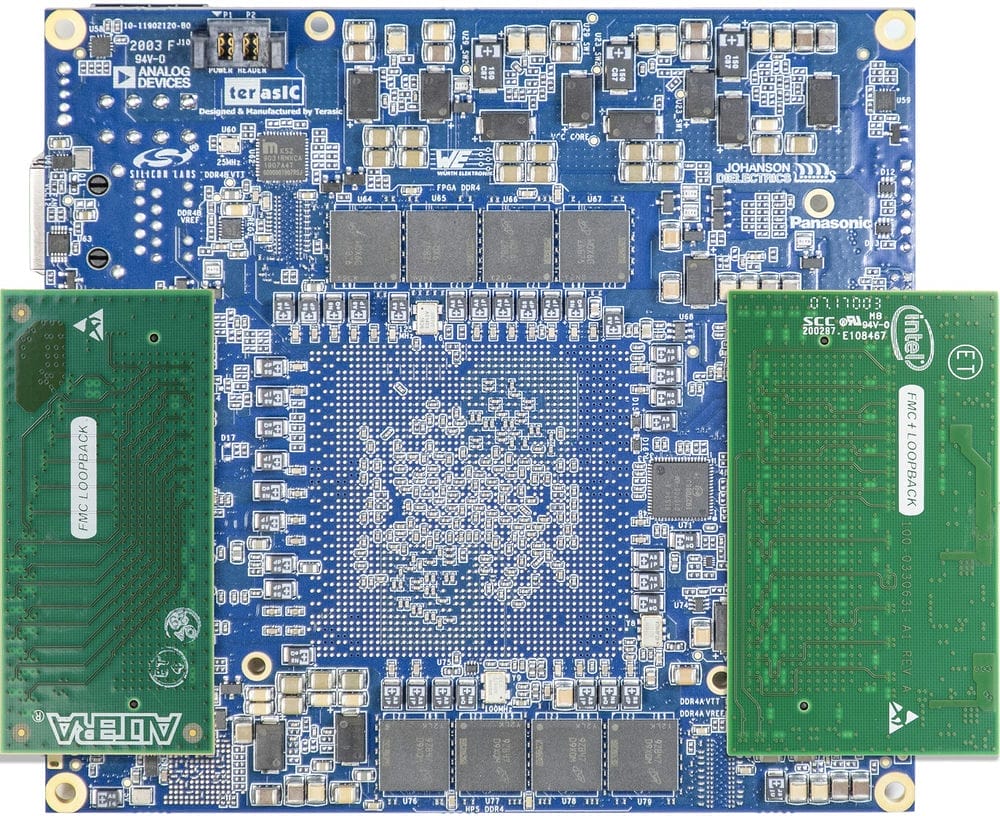

FMC and FMC+ Loopback Card with Teraic Apollo S10 Board
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| FMC Loopback(Vita 57.1) | 2020-10-13 | |||
| FMC+ Loopback(Vita 57.4) | 2020-10-13 |
主產品訂購
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. | VITA FMC Loopback Board | xxx |
| 2. | FMC+ Loopback Board | xxx |
