【SATA/SAS HSMC】TERASIC友晶SATA/SAS HSMC子板
- 產品型號： SATA/SAS HSMC
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： 4 single lane channel SATA/SAS interface
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
ATA / SAS 子板的設計是使 FPGA 平臺可利用 SATA 接口做傳輸，并且支持最新 40 奈米 FPGA 技術透過高速連接器（HSMC）來完成。它允許使用者利用Stratix IV GX，Stratix II GX，Arria II GX，及 Cyclone IV GX FPGA 來存取具有 SATA / SAS 接口的儲存裝置。此子板卡具有4個單通道 SATA 連接器，一個 4 通道 SATA / SAS 的連接器，和一個用來接硬盤并具有輸出電源的連接器。
因為SATA 接口轉換建立在 HSMC 上，您的 FPGA 系統可以藉由SATA / SAS IP 連接到兩個協議，使得 FPGA 變成一顆SOC 用于做功能、規格與性能測試。SATA / SAS 的子板是一個很理想的平臺，利用 Altera 的 40 奈米 FPGA 集成收發器，來開發 SOC 解決方案并且應用在存儲系統。
 |  |
| SATA/SAS Daughter Card 正面 | SATA/SAS Daughter Card 反面 |
產品規格
HSMC 界面
8 段高速溝通接口支持 SATA/SAS 1.5Gbp, 3 Gbps 及 6Gbps 數據
6 out-of-band signals 支援 4 線轉接頭
Dipswitch inputs on CMOS input section of HSMC
LED drive outputs for 16 bi-color LEDs (32接頭)
SATA / SAS Single lane interface
Internal style vertical surface mount connectors
SATA / SAS 4 lane interface
Internal style 32 pin vertical surface mount connector
ATX power
Standard ATX 4 pin connector providing 1 Amp on both 12V and 5V power rails from host boards able to support current
8 Kbit I2C EEPROM
Differential clocking for 150MHz and 300MHz reference clocks through the HSMC or SMA connectors
尺寸:2mm x 3mm x 0.75mm (長 x 寬 x 高)
應用特色
儲存裝置 (硬盤, optical drives, and solid-state disks)
PC’s
SOHO 儲存
Set-top boxes
適用在任何需要長時間儲存的數據上
連接性
The SATA/SAS Daughter Card connects to the Arria II GX FPGA Development Kit
The SATA/SAS Daughter Card connects with Arria II GX FPGA Development Kit
SATA/SAS HSMC Card connects to the Stratix IV GX FPGA Development Kit
SATA/SAS HSMC Card connection to the Stratix IV GX Development Board
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[SATA/SAS HSMC] SATA/SAS HSMC Card
產品編號: P0053  重量: 500g | xxx |
資料下載
The files isn't available at the moment.

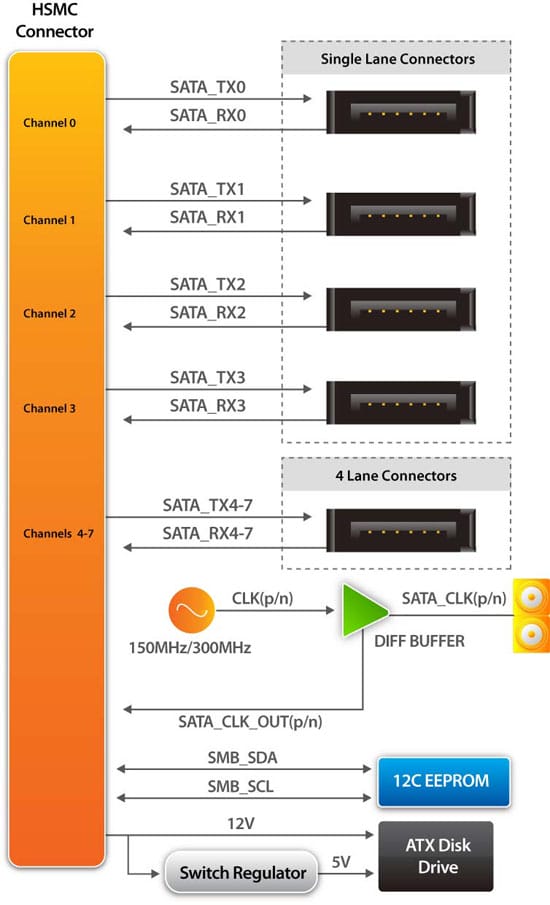

功能方塊圖
資料下載
The files isn't available at the moment.
功能方塊圖
