【Servo Motor Kit】TERASIC友晶Servo Motor Kit
- 產品型號： Servo Motor Kit
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Drive up to 24 servo motors simultaneously
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
SMK 是一款旨在讓開發人員了解伺服馬達控制并構建機器人的伺服馬達套件。 它包括一個伺服馬達驅動子卡和一個伺服馬達（我們提供更多可選的馬達）。馬達驅動子卡最多可驅動 24 個伺服馬達。它可用于驅動多關節機器人，比如六足機器人、雙足機器人和手臂機器人。
馬達驅動子卡有一個 3.3V、2x20 GPIO 的接口，可以連接到 DE 系列 FPGA 開發板上，例如 DE0-Nano 和 DE0-Nano-SoC。主板可以將 PWM 信號發送到馬達驅動子卡，用于控制伺服馬達的旋轉角度。
該套件包括 PWM IP 和應用示例，演示如何控制伺服馬達。 通過這些示例，開發人員可以輕松開發機器人。

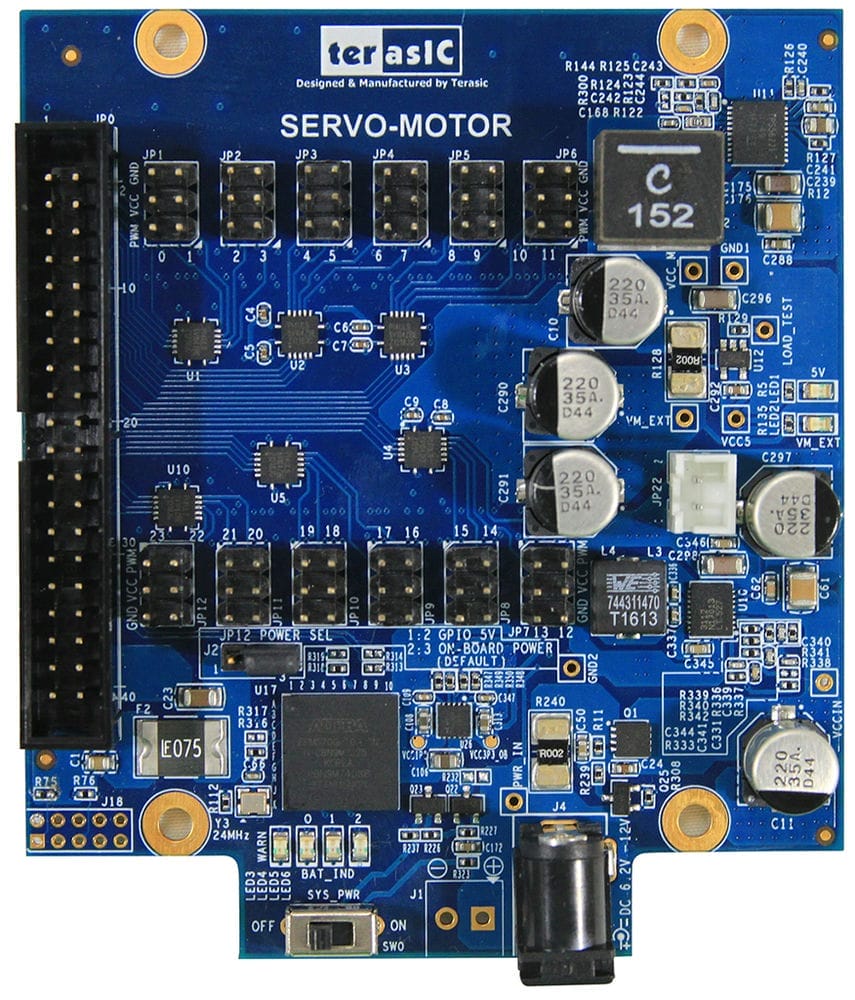

馬達驅動子卡
-
6.2~12V 直流電源輸入，用于驅動馬達
-
提供 5V 直流電源輸出給主板
-
2x20 3.3V GPIO 接口
-
最多驅動 24 個伺服馬達
-
保險絲保護每個伺服驅動端口
-
內置Intel CPLD和電源監測芯片：
-
電池電壓監測
-
總電流監測
-
電池電量低或總電流過高時自動關機
-
源代碼可供用戶根據其應用進行修改
- 電池電壓監測
- 總電流監測
- 電池電量低或總電流過高時自動關機
- 源代碼可供用戶根據其應用進行修改

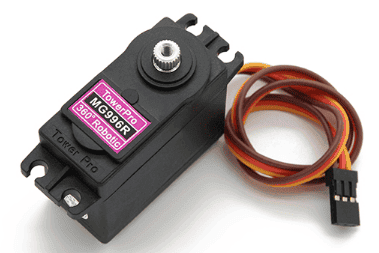

伺服馬達 MG966R
- 旋轉角度: 0~120
- 重量: 55g
- 尺寸: 40.7×19.7×42.9mm
- 失速轉矩: 9.4kg/cm (4.8v); 11kg/cm (6.0v)
- 運行速度: 0.19 秒 / 60 度 (4.8v); 0.15 秒 / 60度 (6.0v)
- 運行電壓: 4.8~ 6.6v
- 齒輪類型: 金屬齒輪
主產品訂購
| No | 產品名稱 | Feature | 售價(RMB) |
|---|---|---|---|
| 1. |
[SMK] Servo Motor Kit
產品編號: P0288
 重量: 300g |
xxx |
選購配件 (如需選購, 請與主產品同時訂購)
| No | 配件名稱 | 售價(RMB) |
|---|---|---|
| 1. |
MG996R Servo
產品編號: FXX-3037-TOP
重量: 300g |
xxx |
| 2. |
SMK Power, DC 12V 7.5A 90Wmax, AC CORD USA 3 pin
產品編號: B0492
重量: 800g |
xxx |
| 3. |
SMK Power, DC 12V 3.5A 42Wmax, AC CORD USA 2 poles
產品編號: B0493
重量: 400g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Servo Motor Kit User Manual | 2395 | 2016-09-12 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Servo Motor Kit CD-ROM | 1.0.2 | 2016-09-12 |
