【ADC-FMC】TERASIC友晶 ADC-FMC子卡
- 產品型號： ADC-FMC
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： ADC Chip AD9648BCPZ-125, 14-bits, 125 MSPS
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
友晶科技 ADC-FMC 是一種帶 FMC 接口的四通道高速 ADC 子卡?
該子卡使用了兩個 AD9648BCPZ-125 芯片? 每個 AD9648BCPZ-125 芯片可以提供兩個 ADC 通道﹐每個通道可以提供最大 125 MSPS 的 14 位分辨率數據?
ADC 芯片的參考時鐘可以由板載時鐘發生器 (si5340B) 來提供﹐還可以通過 FPGA 主板或者板載 SMA 連接器接入外部鐘源來提供?
注意﹐FPGA 主板 FMC 接口需支持 VADJ 1.8V 以便與 ADC-FMC 一起搭配工作?
規格
4 個高速 ADC 端口（連接到 4 個 SMA 連接器）
14-bit 分辨率，分辨率達到 125MSPS
板載時鐘發生器 Si5340B 的默認輸出為 125MHz
ADC 參考時鐘的選擇:板載時鐘發生器、FPGA 主板或 SMA 連接器
FMC 接口(兼容 VITA 57.1 ), VADJ = 1.8V

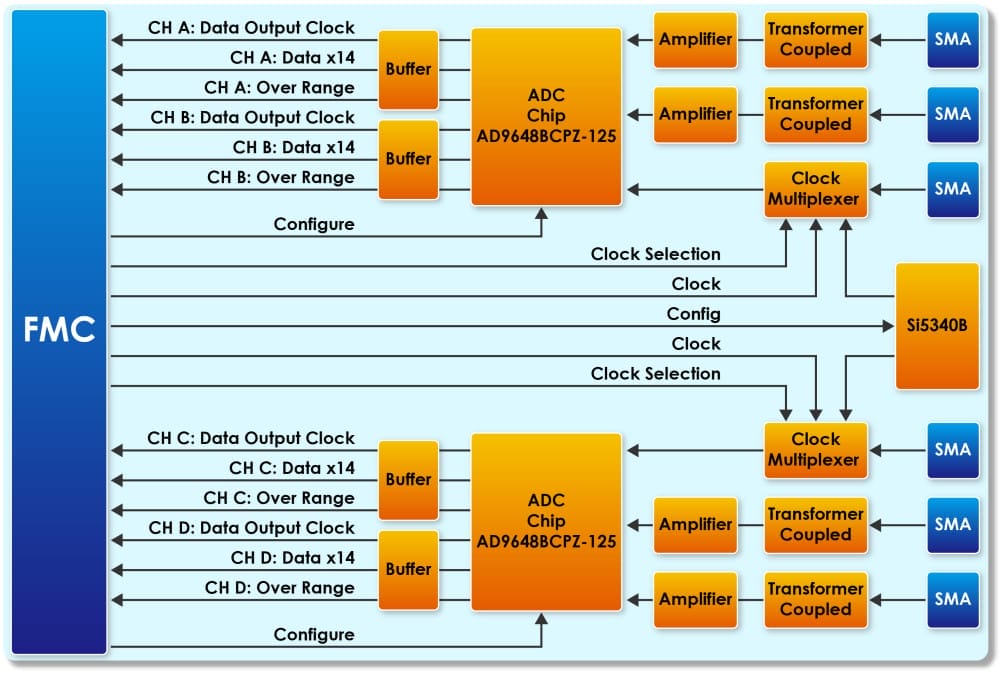

功能框圖
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| ADC-FMC User Manual | 1.2 | 2110 | 2020-04-24 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| ADC-FMC CD-ROM | 1.1.1 | 2020-04-24 |
