【HDMI-RX-HSMC-1.4】TERASIC友晶HDMI接收子板
- 產品型號： HDMI-RX-HSMC-1.4
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： HDMI數據接收子板
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
HDMI_RX_HSMC 是帶有 HSMC (High Speed Mezzanine Connector) 接口的 HDMI 接收子板。具有 HSMC/HSTC(*1) 接口的主板可以通過 HSMC 接口控制 HDMI 接收子板。
HDMI_RX_HSMC 套件提供基于 Verilog 和 C 語言的參考設計，基于這些參考設計，用戶可以輕松，快捷的開發自己的應用程式！
HDMI_RX_HSMC 是帶有 HSMC (High Speed Mezzanine Connector) 接口的 HDMI 數據接收子板， 子板包含如下豐富特性：
- One HSMC interface for connection purpose
- One HDMI receiver with dual receiving ports
- Two 2K EEPROM for storing EDID of two receiver ports separately
- Powered from 3.3V and 12V pins of HSMC connector

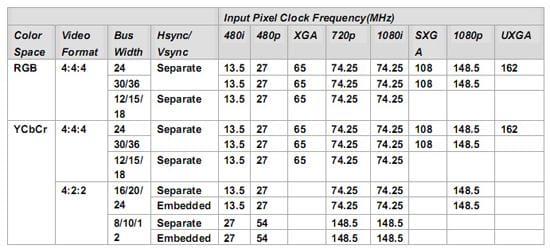

兼容 HDMI 1.3a, HDCP 1.2, and DVI 1.0 的規格。支持如下視頻輸入格式：

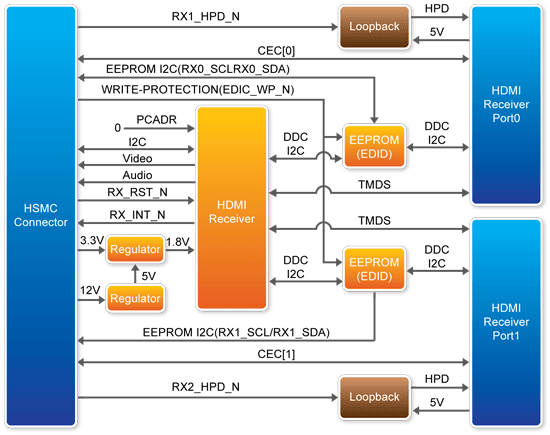

功能方框圖
HDMI_RX_HSMC 功能方框圖
連接性

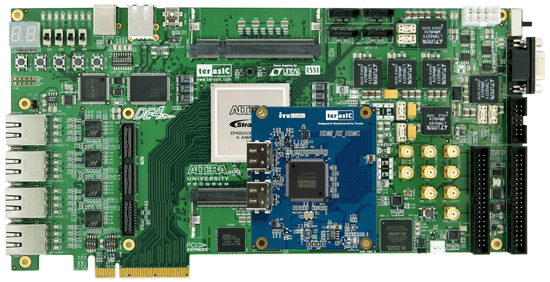

HDMI_RX_HSMC 與 DE4 連接示意圖
注意：連接 HDMI_RX_HSMC 與 DE4 需要使用 THCB-HMF2 子卡，如下圖所示：

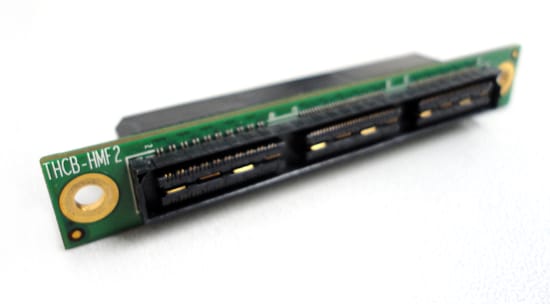

THCB – HMF2 子卡
參考設計

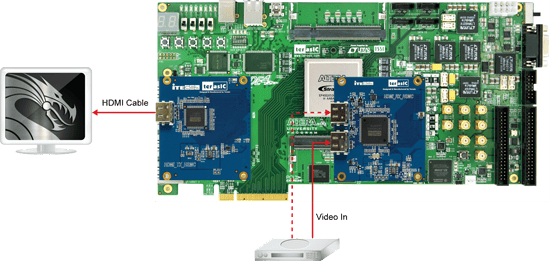

HDMI_TX_HSMC 與 HDMI_RX_HSMC Loopback 示例
此參考設計直接把 HDMI_RX_HSMC 子板接收的音視頻信號直接內部旁路輸出到 HDMI_TX_HSMC 子板，并輸出到 HDMI 顯示器：
回環 HDMI_RX 到 HDMI_TX 參考設計演示圖
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[HDMI-RX-HSMC-1.4] HDMI 1.4 Receiver Daughter Board
產品編號: P0083
 重量: 500g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HDMI_1.4_RX_HSMC_UserGuide | 2811 | 2011-01-04 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HDMI_RX_HSMC CD-ROM | 1.1.0 | 2017-06-07 |
