【HDMI-FMC】TERASIC友晶HDMI-FMC Board
- 產品型號： HDMI-FMC
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： HDMI 1.4a/1.3﹐HDCP 1.4 并兼容 DVI
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
友晶科技 HDMI-FMC 是一個帶有 FMC (FPGA Mezzanine card) 接口的 HDMI 收發子卡? 用戶可以通過 FMC 連接器將 HDMI 子卡與 FPGA 開發板連接起來﹐進行高達 4Kx2K@30fps 分辨率的 HDMI 圖像和視頻采集、處理和顯示等?
HDMI- FMC 子卡同時提供 Tx和Rx 模塊﹐支持 HDMI 1.4a 的特性? Tx 模塊支持最常用的標準和非標準視頻輸入格式﹐最常用的 3D 格式﹐視頻分辨率可達 8 位 4K(30Hz)﹑12 位 1080p(60Hz)﹑12 位 720p/1080i (120hz Hz)﹑16 位 1080p(30Hz)? 音頻接口支持 S/PDIF﹑DSD﹑I2S 和 HBR 音頻格式輸入?
Rx 模塊能夠支持所有必需的和附加的 3D 視頻格式和擴展比色 (sYCC601﹑Adobe®RGB﹑Adobe YCC601﹑xvYCC擴展色域﹐其兼容 CEC 1.4)﹐并支持多達 36 位深的顏色?音頻接口支持 SACD﹑DSD﹑I2S 和 HBR 音頻格式輸出?
我們提供 HDMI-FMC 子卡與不同的 FPGA 開發板搭配的完整案例? 這些案例使用 RTL & ALTERA VIP 創建﹐參考這些案例﹐用戶可以快速開發他們的應用程序?
HDMI-FMC 子卡有許多功能﹐允許用戶實現廣泛的設計項目﹐從簡單的電路到各種多媒體項目等?
開發板具有以下硬件:
接口: VITA 57.1 FMC﹐可調節的 I/O 標準 (1.5/1.8/2.5/3.0V)?
Tx 模塊:
芯片 P/N: SiI9136-3
HDMI 1.4a/1.3﹐HDCP 1.4 并兼容 DVI
視頻格式: 4:4:4 RGB, 4:4:4/4:2:2 YCrCb
像素分辨率: 4Kx2K@60Hz
像素時鐘: DDR/SDR ﹐高達 300MHz
支持3D 格式
支持高比特率音頻

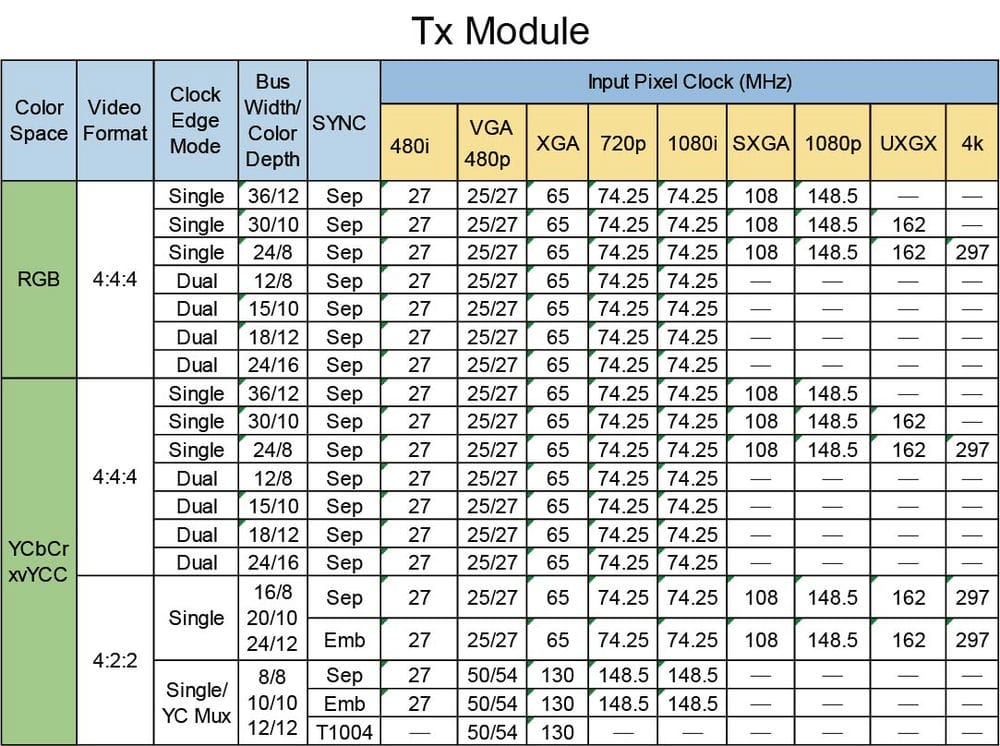

支持以下輸出視頻格式
Rx 模塊：
芯片 P/N: ADV7619 (無HHDCP密鑰)
HDMI 1.4a/1.3, HDCP 1.4 ﹐兼容DVI
視頻格式: 4:4:4 RGB, 4:4:4/4:2:2 YCrCb
像素分辨率: 3840x2160@30Hz
像素時鐘: DDR/SDR 高達297MHz

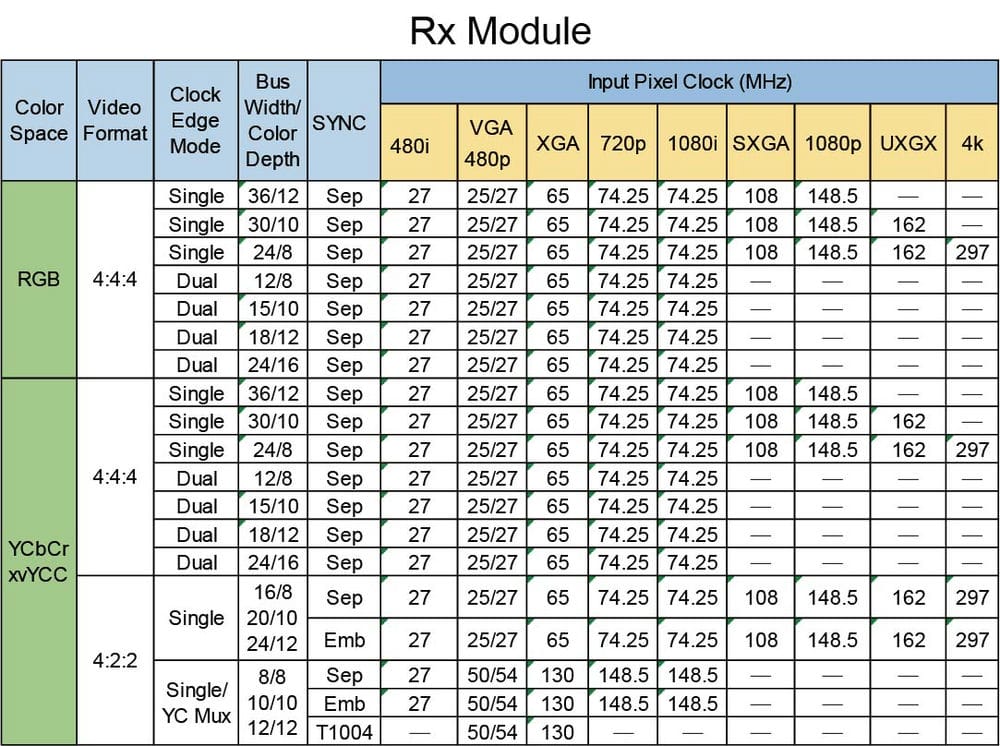

支持以下輸入視頻格式:
電平轉換:
MAXII EPM2210
I/O 標準 (1.5/1.8/2.5/3.0V)

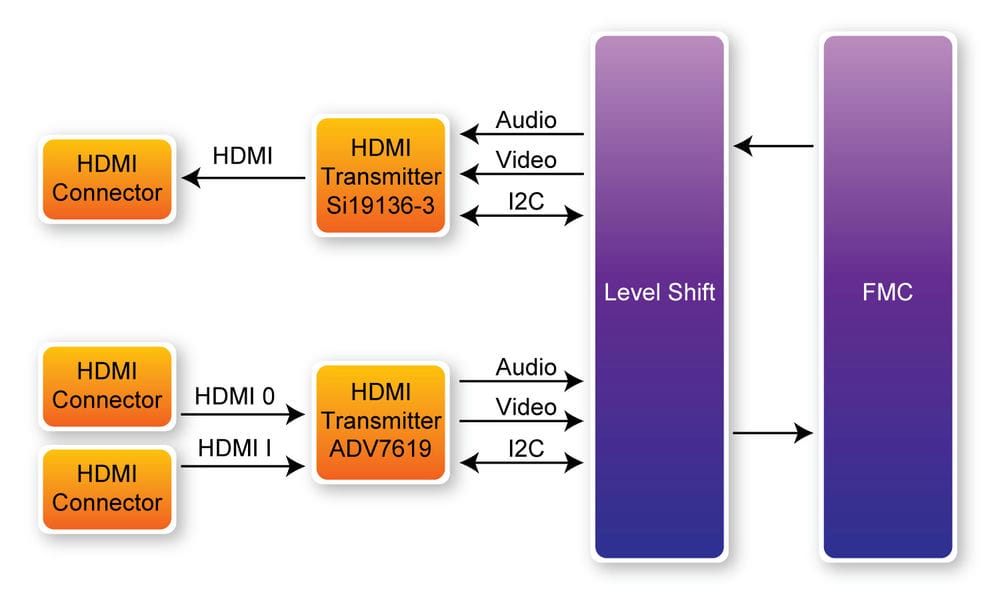

HDMI-FMC 功能框圖
連接

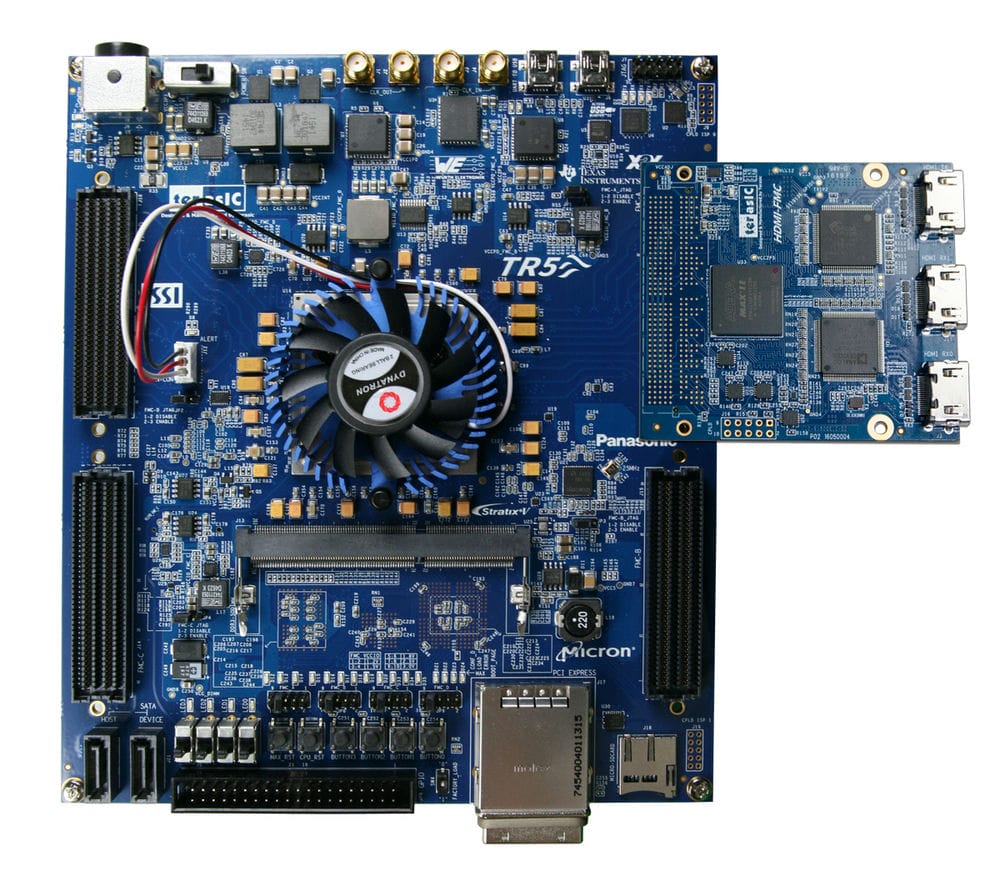

連接 HDMI-FMC 和 TR5 開發板的 FMCA 接口

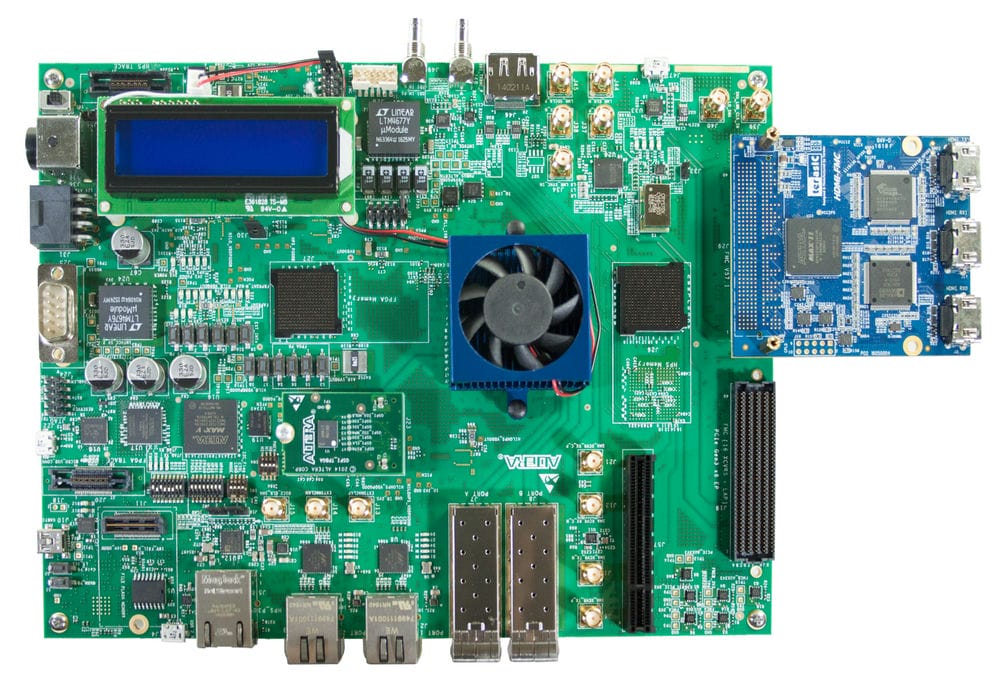

連接 HDMI-FMC 子卡和 A10SoC 開發板的 FMCA 接口
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[HDMI-FMC]HDMI-FMC Board
產品編號: P0431  重量: 300g | xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HDMI-FMC User Manual | 1.1 | 2758 | 2017-06-05 |  |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HDMI-FMC CD-ROM | 1.1.0 | 2017-06-05 |
