【DK-AS-5SGXEA7N】Intel Stratix V 高級系統開發套件
- 產品型號： DK-AS-5SGXEA7N（Part No:T0115）
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： 5SGXEA7N2F45C2N = FPGA 1；5SGXEA7N2F45C2N = FPGA 2
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
Stratix®V高級系統開發套件提供了全面的系統設計環境，包括使用Stratix V FPGA開始體系結構開發和系統設計所需要的硬件和軟件?；赑CI Express®(PCIe®)封裝外形的電路板結合Quartus®II 軟件一年許可，為您提供開始各種應用體系結構開發所需要的一切。采用這一開發套件，您能夠：
通過帶寬最寬的PCIe Gen3, x16通路接口進行原型開發以及寬帶設計
開發并測試含有DDR3、QDR II+和MoSys®高密度串行接口存儲器的存儲器子系統
使用高速中間鏈接卡(HSMC)連接器來連接Altera合作伙伴提供的40種不同的HSMC，支持Serial RapidIO®、10-Gbps以太網(10GbE)、SONET、通用公共射頻接口(CPRI)、OBSAI等其他協議，實現模塊化可擴展設計。
利用大量的第三方FMC模塊進一步擴展與其他標準高速協議模塊的互聯，例如，SFP+、QSFP、多速率SDI、DVB和以太網AVB等。
結合所有這些功能進行原型開發，演示多片F(xiàn)PGA復雜處理系統。
Featured device:
5SGXEA7N2F45C2N = FPGA 1
5SGXEA7N2F45C2N = FPGA 2
5M2210ZF256C4N系統控制器
EPM570F100C5N板上USB-BlasterTM II電纜
外部存儲器接口elements
FPGA 1
3072 MB 2x64+2x32 DDR3 SDRAM
9 MB 2x18 QDRII+ SDRAM
72 MB 4x72 MoSYS SRAM (10x10G XCVR)
32 MB串行閃存
FPGA 2
3072 MB 2x64+2x32 DDR3 SDRAM
9 MB 2x18 QDRII+ SDRAM
72 MB 4x72 MoSYS SRAM (10x10G XCVR)
32 MB串行閃存
CPLD
為PFL提供的1 GB并行閃存
Clocks
50-MHz和125-MHz可編程振蕩器
SMA輸入(LVPECL)
General user input and output
10/100/1000Mbps以太網PHY (SGMII)，提供RJ-45 (銅)連接器。
16x2字符LCD
一個8位置雙列直插封裝(DIP)開關
16個用戶LED
三個用戶按鍵
Memory devices
DDR3 SDRAM (1,152 MB, x72-bit 位寬)
QDR II+ SRAM (4.5 MB, 2-Mb x18-bit 位寬)
與QDR II 4-Mb x18位寬引腳布局兼容
RLDRAM II (72-Mbyte CIO RLDRAM II，具有18位數據總線)
Component and interfaces
PCIe x8邊緣連接器
兩個HSMC連接器
串行數字接口(SDI)輸入和輸出的SMB
QSFP光封裝
10/100/1000Mbps以太網PHY (SGMII)，提供RJ-45 (銅)連接器
Power
筆記本計算機直流輸入
PCIe邊緣連接器
Nios® II處理器網絡服務器，支持系統遠程更新。

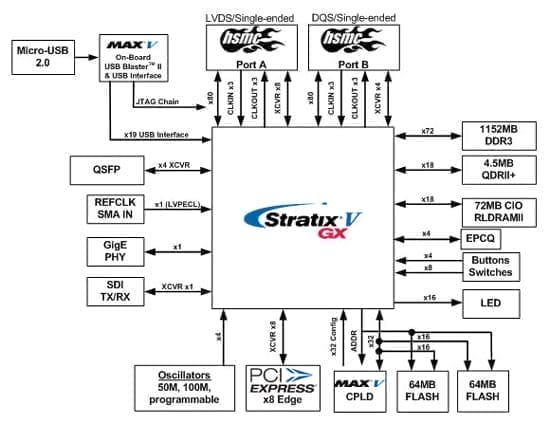

Stratix V GX FPGA Development Board Block Diagram
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[ASP] Altera Stratix V Advanced Systems Development Kit
產品編號: T0115  重量: 4,000g | xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Stratix V Advanced Systems Development Board Reference Manual | 2013-01-04 |  | ||
| Stratix V Advanced Systems Development Board User Guide (PDF) | 2013-01-04 | |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Kit installation | 2013-01-04 |  |
