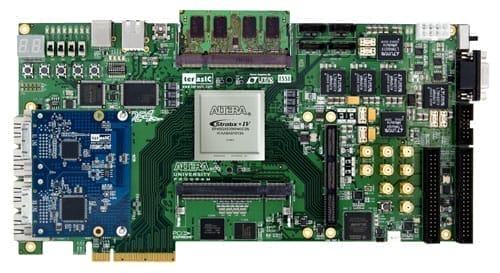

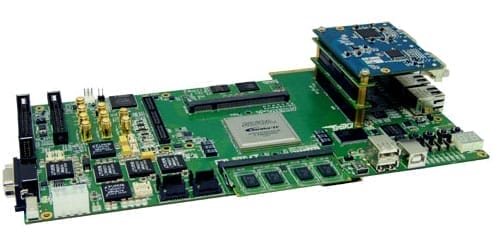

【DE4-530-C2】TERASIC友晶 Altera DE4-530 開發板

  • 產品型號： DE4-530-C2[P0058]
  • 產品品牌： TERASIC友晶科技/Intel FPGA
  • 產品規格： Stratix IV GX EP4SGX530
  • 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
  • 咨詢熱線：18062095810

DE4 采用了 Stratix ®IV GX 芯片并支持行業標準的外圍設備，連接器和界面的豐富特性適用于大范圍的計算密集型應用。經過對收發器抖動性，協議兼容性和平衡性能的評估， DE4超越了 Stratix IV GX 芯片串行數據收發器標準性能，能夠在 SATA 以及 HSMC 接口上以 10Gbps 速率運行。專為需求更大帶寬，更低的抖動性能以及低的功耗的終端市場而設計，DE4 具有高性能、豐富串行連接以及先進存儲器接口的特點，為高階的應用需求提供了一個理想的硬件平臺。

三大特點：

高速接口及擴充性:帶有嵌入式收發器的 Stratix ® IV GX 的 FPGA 平臺的優勢在于讓 DE4 與 2.0 版本的PCI Express 標準及串行 ATA（SATA）的接口充分兼容，以便能夠充分利用存儲應用的集成方案。集成了內置的 PCI Express SATA 收發器，可支持千兆以太網協議。DE4 也可經由兩個 HSMC 連接 HSMC 子卡或者多塊 DE4 互連組成自定義系統并擴充為更大規模之 ASIC 原型驗證平臺。

公開源碼之范例：DE4 附帶 13 個經過全面測試和提供支持的面向連接性的參考設計，源碼完整公開。

大容量內存系統：DE4 還包含兩個 DDR2 SO-DIMM 插槽，支持最大容量為 8GB 的易失性內存，并可運行在 400MHz 的時鐘頻率上。

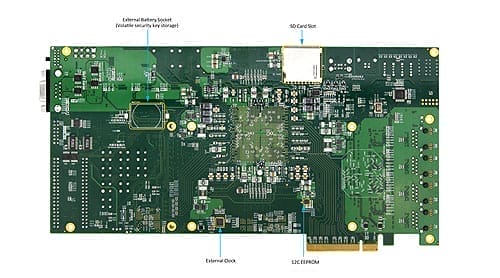

DE4 開發板主要的組件模塊如下：

FPGA 芯片

Stratix IV GX EP4SGX230

  • 228,000 logic elements (LEs)

  • 17,133K total memory Kbits

  • 1,288 18x18-bit multipliers blocks

  • 2 PCI Express hard IP blocks

  • 744 user I/Os

  • 8 phase locked loops (PLLs)

Stratix IV GX EP4SGX530

  • 531,200 logic elements (LEs)

  • 27,376K total memory Kbits

  • 1,024 18x18-bit multipliers blocks

  • 4 PCI Express hard IP Blocks

  • 744 user I/Os

  • 8 phase locked loops (PLLs)

FPGA 配置

  • JTAG and Fast Passive Parallel (FPP) configuration

  • 內建 USB Blaster 電路

內存

  • 64 MB Flash with a 16-bit data bus

  • 2 MB ZBT SSRAM

  • I2C EEPROM

Two DDR2 SO-DIMM Sockets

  • 400 MHz clock rate

  • Maximum theoretical bandwidth of over 102 Gbps

  • Up to 8-Gbyte capacity in total

SD Card Socket

  • 支持 SPI 以及 SD 1-bit 兩種 SD Card 讀取模式

按鈕，開關與 LED

  • 4 個按鈕

  • 4 個滑動開關

  • 8 個 LED

  • 8 位 DIP 開關

2 個七段數碼顯示管

  • 2 個獨立的七段數碼顯示管

On-Board Clocks

  • 3 Programmable PLLs configured via FPGA

  • o HSMA, HSMB transceiver clock source

  • o SATA reference clock

  • o FPGA LVDS clock input

  • 50MHz/100MHz oscillator

SMA 接頭

  • 2 SMA connector for external transceiver clock input

  • 4 SMA connector for LVDS clock input/output

  • 2 SMA connectors for clock output

  • 1 SMA connector for external clock input

4 個 SATA 接口

  • Support SATA 3.0 standard 6Gbps signaling rate

  • Two host and two device ports

4 個千兆以太網接口

  • Integrated 1.25 GHz SERDES

PCI Express x8 Edge Connector

  • Support connection speed of Gen1 at 2.5Gbps/lane to Gen2 at 5.0Gbps/lane

  • Connection established with PC motherboard with x8 or x16 PCI Express slot

Two 172-pins High Speed Mezzanine Card (HSMC)

  • 2 female-HSMC connectors

  • I/O voltage 2.5V

  • Total of 12 high-speed transceivers at 8.5 Gbps

  • Total of 38 LVDS pair at 1.6 Gbps

兩組40個接腳擴充槽

  • 72個 I / O引腳及4個電源和接地線，拉到40-pin 擴充槽

  • 用于40-pin 擴充槽的排線可利用 IDE 硬碟專用的40-pin 排線

  • I/O voltage 3.0V

USB主/從控制器

  • 完全符合通用串行總線規范2.0修訂版標準

  • 支持數據高速傳輸、全速傳輸與低速傳輸

  • Support both USB host and device

  • 3種USB 接口 (one type mini-AB for host/device and two type A for host)

  • 支持PIO與DMA模

電源

  • DC input 12V and 3.3V

  • PCI Express edge connector power

  • Support PCI Express external standard power source

  • On-Board power measurement circuitry

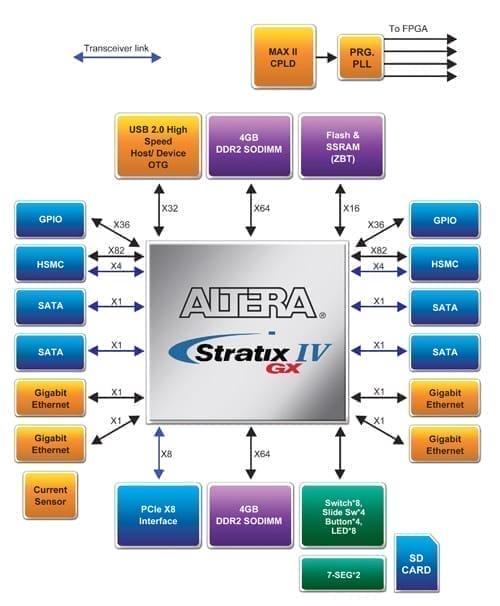

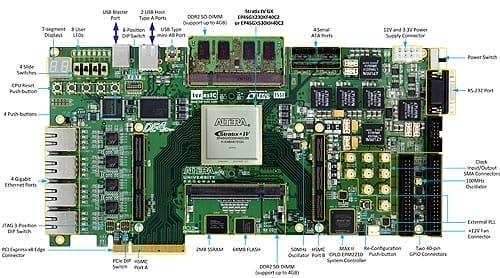

Block Diagram

　　  MTL 接口連接示意圖

  • MTL 與 DE4 連接示意圖

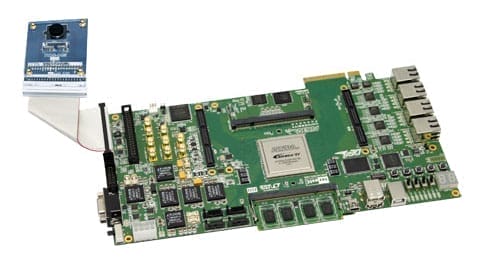

　　  D5M 接口連接示意圖

  • D5M 與 DE4 連接示意圖

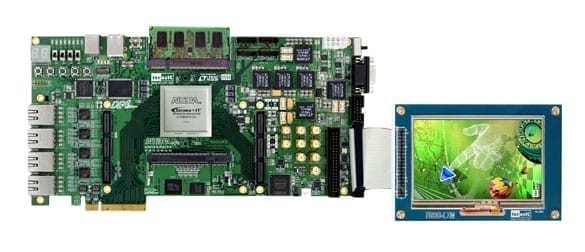

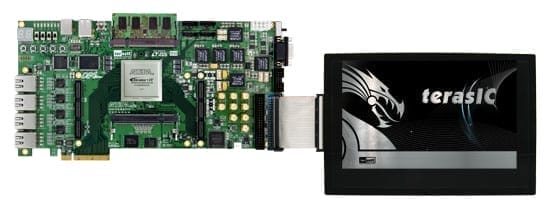

　　 LTM 接口連接示意圖

  • LTM 與DE4 連接示意圖



　　 DVI-HSMC 接口連接示意圖

  • DVI-HSMC 與 DE4 連接示意圖
    注意：若要將 DVI-HSMC 子卡連接到 DE4，HSMC 插座需要先連接兩個適配器（HFM2），它是DE4套件的一部分。

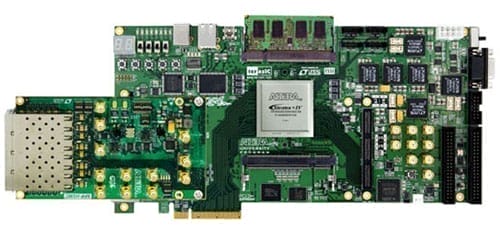

　　 SFP-HSMC接口連接示意圖

  • SFP-HSMC 與 DE4 連接示意圖

　　 SDI-HSMC接口連接示意圖

  • SDI-HSMC 與 DE4 連接示意圖

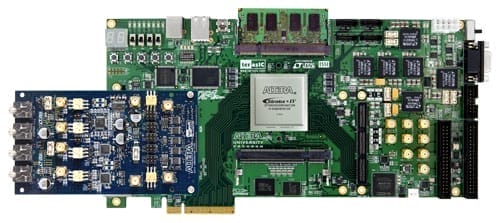

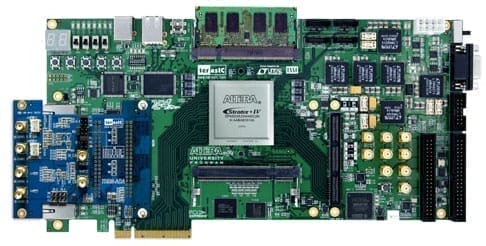

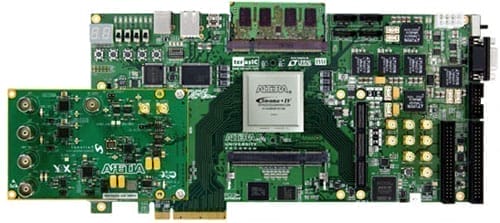

　　 ADA-HSMC 接口連接示意圖

  • ADA-HSMC 與 DE4 連接示意圖
    注意：若要將 ADA-HSMC 子卡連接到 DE4，HSMC 插座需要先連接一個適配器（HFM2），它是DE4套件的一部分。

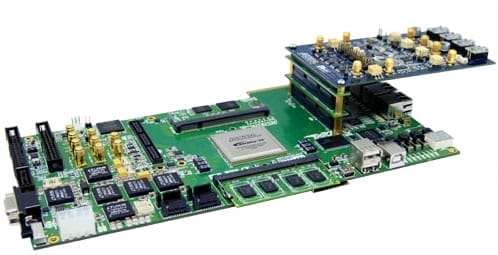

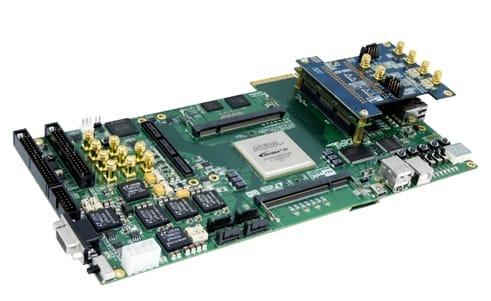

　　 DCC-HSMC 接口連接示意圖

  • DCC-HSMC 與 DE4 連接示意圖
    注意：若要將 DCC-HSMC 子卡連接到 DE4，HSMC 插座需要先連接兩個適配器（HFM2），它是DE4套件的一部分。

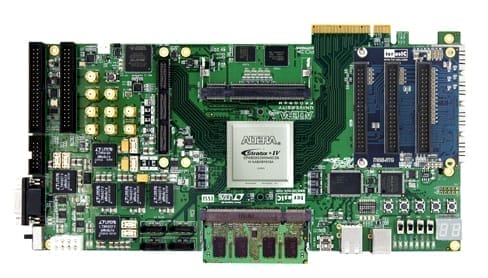

　　 HTG 接口連接示意圖

  • HTG 與 DE4 連接示意圖
    注意：若要將 HTG 子卡連接到 DE4，HSMC 插座需要先連接一個適配器（HFM2），它是DE4套件的一部分。

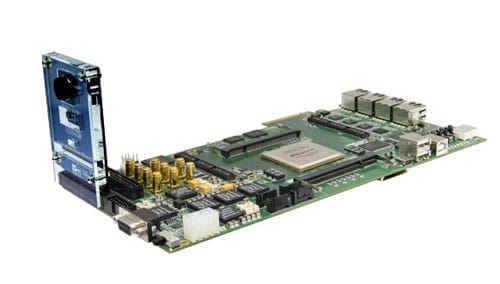

　　 MSV 接口連接示意圖

  • MSV 與 DE4 連接示意圖
    注意：若要將 MSV 子卡連接到 DE4，HSMC 插座需要先連接一個適配器（HFM2），它是DE4套件的一部分。






  • Size：142.46*278.64 mm

  •


主產品訂購

No 產品名稱 售價(RMB)
1. [DE4-230-C2] Altera DE4-230 Development and Education Board
產品編號: P0054  重量: 2,500g
xxx
2. [DE4-530-C2] Altera DE4-530 Development and Education Board
產品編號: P0058  重量: 2,500g
xxx

選購配件 (如需選購, 請與主產品同時訂購)

No 配件名稱 售價(RMB)
1. DDR2-800 1GB 200PIN SODIMM
產品編號: MMM-3033-DSL  重量: 200g
xxx
2. DDR2-800 4GB 200PIN SODIMM
產品編號: MMM-3025-DSL  重量: 200g
xxx
3. THCB-HMF2
產品編號: S0090  重量: 300g
xxx


Documents

標題 版本 檔案大小(KB) 新增日期 下載
DE4_User Manual 1.4 16117 2017-03-21

CD-ROM

標題 版本 檔案大小(KB) 新增日期 下載
DE4 CD-ROM 1.4.0   2017-03-21
