【DE3-260】TERASIC友晶Altera DE3 高階開發平臺
- 產品型號： DE3-260
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Stratix III EP3SL260
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
Altera DE3 開發教學板擁有世界上容量最大、效能最好的FPGA ─ Stratix III，提供工程師以及研究開發者進行開發研究。
從其最基本款的Stratix III 3SL150型號開始，DE3就是創造劃時代可程序邏輯設計的絕佳平臺，它有別于世上其它的開發板系統，DE3可以藉由多片板子堆棧組成更多的等效閘數(Gate count)來提高效能。DE3系列中還有 DE3-340和 DE3-260兩個型號，其內建了更多的乘法器(Multipliers)，能夠更有效滿足DSP開發研究者的需求。
此外，不管哪個型號的DE3皆可堆棧在一起，并支持友晶科技所設計的各種接口子卡，例如，在環境受限時，它可垂直堆棧多達10塊的DE3以節省空間；亦可水平擴充來增加高速接頭以滿足連接外部子卡的需要。

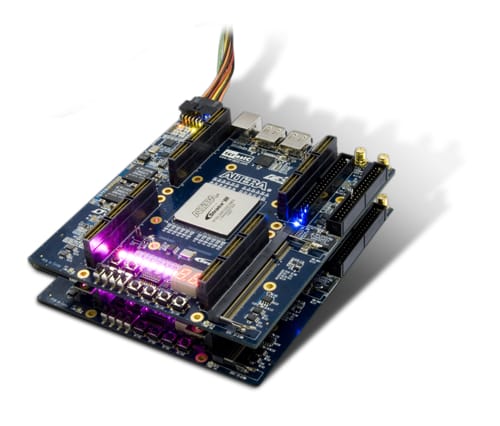

| 可垂直堆棧多達10塊的DE3以節省空間 可水平擴充來增加高速接頭以滿足連接外部子卡的需要 |
FPGA Devices
Stratix III EP3SL150 (DE3-150)
- 142,000 logic elements (LEs)
5,499K total memory Kbits
384 18x18-bit multipliers blocks
736 user I/Os
Stratix III EP3SE260 (DE3-260)
- 254,400 logic elements (LEs)
14,688K total memory Kbits
768 18x18-bit multipliers blocks
736 user I/Os
Stratix III EP3SL340 (DE3-340)
338,000 logic elements (LEs)
16,272K total memory Kbits
576 18x18-bit multipliers blocks
736 user I/Os
DE3開發板擁有最強大的功能，讓使用者可以輕松利用豐富的開發資源以及各種設計接口，其中，DE3尤其為針對高速訊號處理的應用以及復雜的算法設計計劃提供了一個完美的平臺。

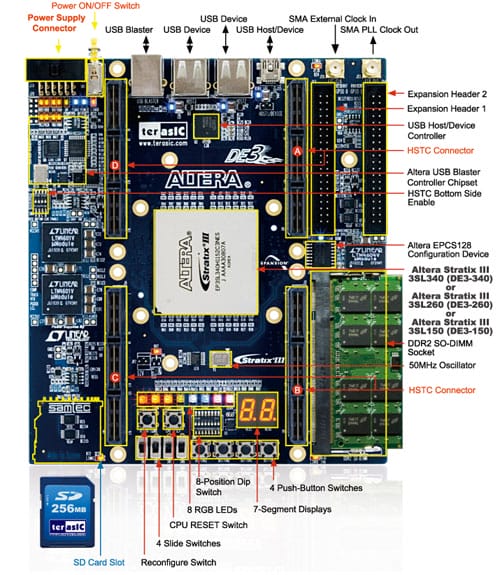

內建 USB Blaster電路使用于FPGA 程序下載或控制
支持JTAG 下載模式
DDR2 SO-DIMM 插槽
4個按鈕
1個 8鈕開關
4個指撥開關
8顆 RGB LED
2個七段顯示器
USB Host/Slave 控制器搭配一個mini-usb接頭來提供 Host/Slave功能.另有兩個Type A接頭提供device功能
SD Card 插槽
50Mhz 振蕩器
1個SMA接頭用來接收外部clock
1個SMA接頭提供 PLL clock 輸出
4個 公的 180-pin High Speed Terasic Connectors(HSTC)置于DE3上層
4個 母的 180-pin High Speed Terasic Connectors(HSTC)置于DE3背層
2個40-pin 擴充接頭
效能

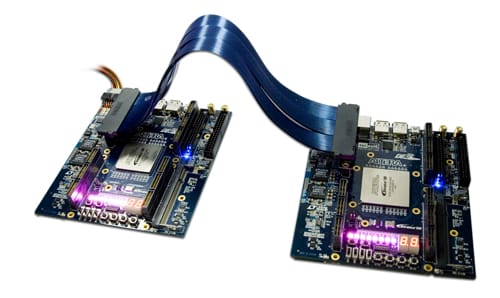

High Speed Samtec Cable: REF-136223-02 (QSH-090-01-F-D-A-K)
經過實際測試結果, 高速I/O傳輸速度可達1.25Gbps.(Stratix III之最高極限)
MTL 接口連接示意圖

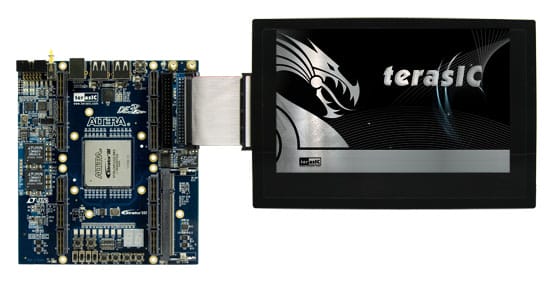

MTL 與 DE3 連接示意圖
COMM 接口連接示意圖
COMM 與 DE3 連接示意圖
主板尺寸：159*140 mm
主板尺寸：159*140 mm

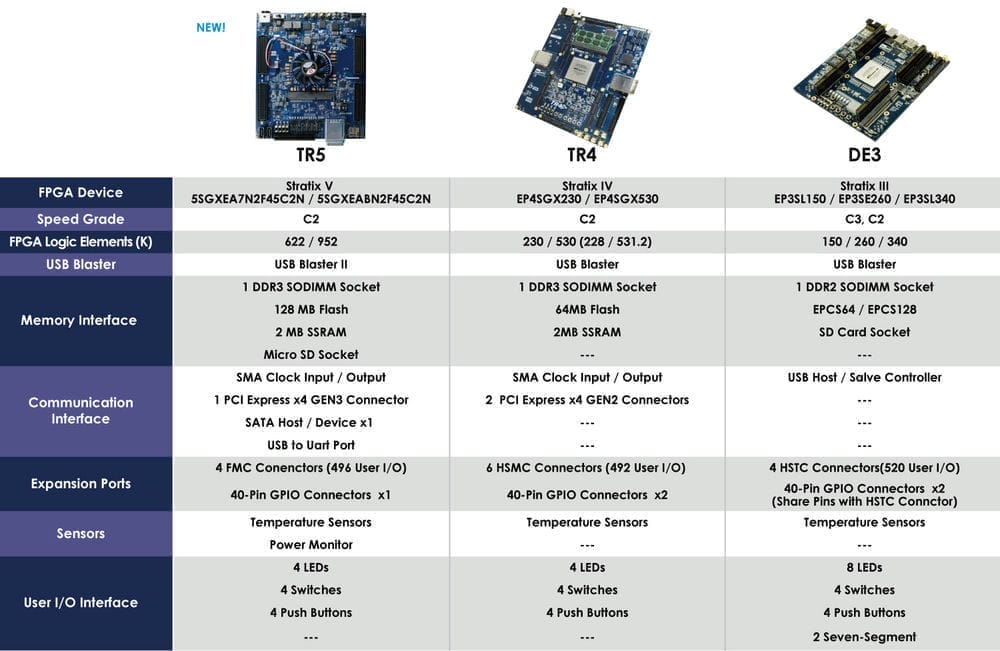

DE3 即將停產，新設計推薦采用Terasic TR4 or TR5 。功能比較請參考下方DE3/TR4/TR5 比較表。
主產品訂購
| No | 產品名稱 | Part.No | 售價(RMB) |
|---|---|---|---|
| 1. |
[DE3-150] Altera DE3-150 Development System
產品編號: P0005  重量: 2,500g | P0005 | -- |
| 2. |
[DE3-260] Altera DE3-260 Development System
產品編號: P0029 重量: 2,500g | P0029 | -- |
| 3. |
[DE3-340] Altera DE3-340 Development System
產品編號: P0010 重量: 2,500g | P0010 | -- |
選購配件 (如需選購, 請與主產品同時訂購)
| No | 配件名稱 | 售價(RMB) |
|---|---|---|
| 1. |
DDR2-667 1GB 200 PIN SO-DIMM
產品編號: MMM-3036-TSD 重量: 200g | -- |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE3 User manual | 6006 | 2009-11-09 |  |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE3 Control Panel (Support Quartus II 15.0) | 1.1.1 | 2016-09-29 | ||
| DE3 CD-ROM | 2.5.2 | 2015-04-28 | ||
| DE3 System Builder | 1.5.3 | 2013-06-18 | ||
| DE3 Control Panel (Support Quartus II 11.1) | 1.0.6 | 2012-01-03 | ||
| DE3_HSTC tool (Support Quartus II 11.1) | 1.0.8 | 2012-01-03 | ||
| DE3 Demonstrations for QuartusII 10.0 | 2010-08-24 |
