【DK-DEV-5SGXEA7N】Altera Stratix V GX FPGA Development Kit
- 產品型號： DK-DEV-5SGXEA7N/S5GFP（Part No:T0117）
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Stratix V GX FPGA 5SGXEA7K2F40C2N
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
Altera® Stratix® V GX FPGA開發套件提供了全面的設計環境，包括您立即開始開發FPGA設計所需要的全部硬件和軟件。開發套件符合RoHS要求。采用這一開發套件，您能夠：
使用PCIe短卡外形封裝兼容開發板，開發并測試PCI Express® (PCIe®)設計，其數據速率高達Gen3。
開發和測試含有DDR3、QDR II+或者RLDRAM II存儲器的存儲器子系統
使用高速中間鏈接卡(HSMC)連接器來連接Altera合作伙伴提供的35個不同的HSMC，支持Serial RapidIO®、10-Gbps以太網、SONET、CPRI、OBSAI等其他協議。
Featured device:
Stratix V GX FPGA: 5SGXEA7K2F40C2N
Configuration, status, and setup elements
JTAG
板上USB-BlasterTM II電纜
通過MAX® V器件和閃存進行快速被動并行(FPP)配置
一個復位配置按鍵
一個CPU復位按鍵
兩個配置按鍵
Clocks
50-MHz、125-MHz、100-MHz和148.5-MHz可編程振蕩器
SMA輸入(LVPECL)
General user input and output
10/100/1000Mbps以太網PHY (SGMII)，提供RJ-45 (銅)連接器。
16x2字符LCD
一個8位置雙列直插封裝(DIP)開關
16個用戶LED
三個用戶按鍵
Memory devices
DDR3 SDRAM (1,152 MB，x72位寬)
QDR II+ SRAM (4.5 MB，2-Mb x18位寬)
與QDR II 4-Mb x18位寬引腳布局兼容
RLDRAM II (72-Mbyte CIO RLDRAM II，具有18位數據總線)
Component and interfaces
PCIe x8邊緣連接器
兩個HSMC連接器
串行數字接口(SDI)輸入和輸出的SMB
QSFP光封裝
10/100/1000Mbps以太網PHY (SGMII)，提供RJ-45 (銅)連接器。
Power
筆記本計算機直流輸入
PCIe邊緣連接器
Nios® II處理器網絡服務器，支持系統遠程更新。

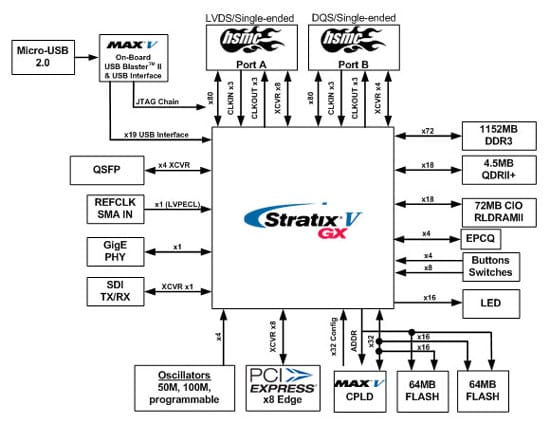

Stratix V GX FPGA Development Board Block Diagram
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[S5GFP] Altera Stratix V GX FPGA Development Kit
產品編號: T0117  重量: 4,000g | xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Stratix V GX FPGA Development Board Reference Manual (PDF) | 2012-12-10 |  | ||
| Stratix V GX FPGA Development Kit User Guide (PDF) | 2012-12-10 | |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Kit installation |  | 2012-12-10 |  |
