【TR5】TERASIC友晶TR5 FPGA Development Kit

  • 產品型號： TR5（Part No:P0400）
  • 產品品牌： TERASIC友晶科技/Intel FPGA
  • 產品規格： 5SGXEA7N2F45C2N
  • 產品價格： 57,690
  • 咨詢熱線：18062095810

Terasic TR5 FPGA Development Kit



TR5 開發板采用 Altera Stratix V GX FPGA，能提供最多達 952K LE 容量，并進行高速運算及傳輸。

TR5 開發板還提供了四個 Fpga Mezzanine Card (FMC) 以及一個 2x20 GPIO 接頭。這些連接器總共能提供多達 500 根使用者自訂義的 FPGA I/O 并作擴展口來連接外設。搭配 DDR3 SODIMM 和 SSRAM 能為大量數據資料處理提供高速與大量的頻寬。除此之外 TR5上 還有 PCIe 與 SATA 介面可供作高速資料傳輸應用。

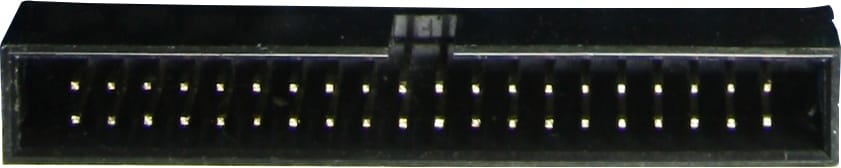

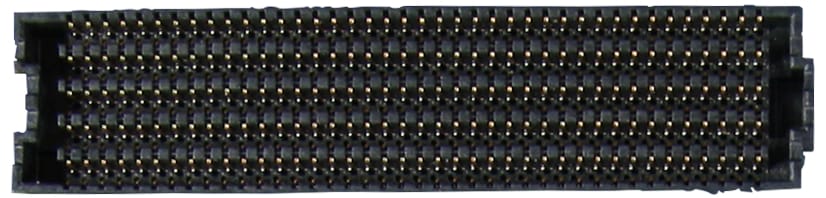

Four FMC Connectors  2x20 GPIO Connector    DDR3 Memory

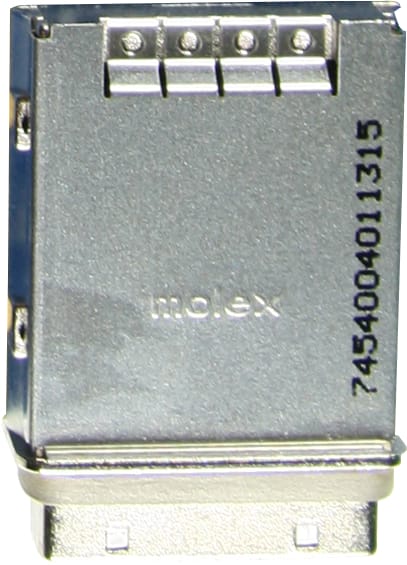

  SSRAM  PCIe  SATA

TR5 開發板最多的應用在于 ASIC prototyping 驗證。板上的 FMC 接頭為標準介面。使用者可以透過此接頭連接各種不同介面的子卡來擴展自己的系統。若有需要多片 FPGA 主板組成更龐大系統的客戶亦可使用 FMC 或 PCIe 連接線來進行多片 TR5 板的傳輸來達成目標。

TR5 開發套件包含了許多不同外設的范例，如 DDR3，SD Card，USB-to-UART，SATA，PCIe，及 FMC 介面。這些范例能幫助使用者快速的上手使用還可用來快速驗證開發板介面功能。除此之外，還提供了「System Builder」軟體工具。讓使用者能快速的依照自身的外設需求產生 Qaurtus 頂層專案，包含了 PLL 控制 IP，不同的 Terasic FMC 子卡介面等等.幫助使用者能更快并無誤的開始您的專案。

Power and Clock Solution

Memory Solution

X2Y Power Decoupling Solution


Inductive Component Solution

Capacitive Component Solution

 Flash Solution

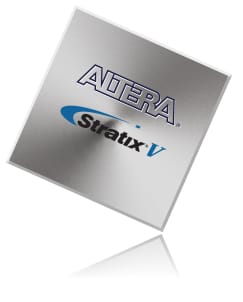

FPGA Device

5SGXEA7N2F45C2N

  • 622K Logic Elements (LEs)

  • 57.16 Mbits 內存

  • 256 Variable-precision DSP Blocks

  • 512 18x18-bit Multipliers Blocks

  • 28 Fractional PLLs and 4DLLs

  • FPGA 亦有其他規格可供選擇，詳細信息歡迎洽詢 Terasic 銷售團隊。

FPGA 配置

  • 板載 USB Blaster II 或 JTAG 插口對 FPGA 編程

  • 通過 MAX II CPLD 和 Flash 配置快速被動平行 (FPPx16) 模式

存儲器

  • 128MB Flash with a 16-bit Data Bus

  • 2MB SSRAM (1M x 16)

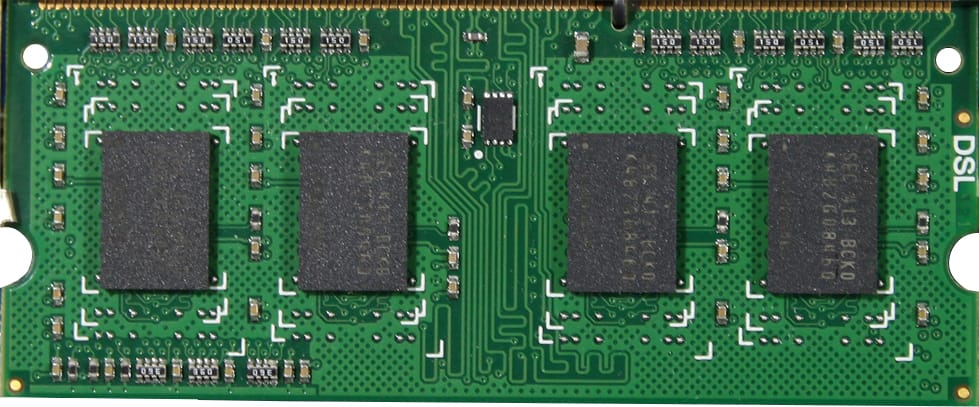

DDR3 SO-DIMM 插槽

  • 可支持多達 8GB

  • 最大時鐘頻率可到 933 MHz


板載時鐘

  • 50MHz 晶振

  • CDCM6208 可編程時鐘發生器

  • LMK04906B 可編程時鐘發生器


SMA 介面

  • 一對可用來作差分時鐘輸入與輸出的 SMA 介面


Buttons, Switches and LEDs



  • 4 使用者控制 LEDs

  • 4 按鈕

  • 4 撥碼開關


Mini PCI Express Gen 2x4 介面

  • 支持 PCI Express Gen2 x4 (5.0Gbps/lanes)

  • 高速傳輸通道速率可達 5 Gbps

  • 支持 Downstream Mode

2 個 SATA 介面

  • 符合 SATA3.0 傳輸率 6Gbps


4 個 FPGA Mezzanine Card (FMC) 介面

  • 2個 HPC (high-pin count) FMC 介面可提供 172 x2 單端 I/O, 2個 LPC (low-pin count) FMC 介面可提供 76 x2 單端 I/O

  • HPC FMC 以及 LPC FMC 介面分別能提供 10 以及 1 根 Transceiver 通道

  • 相容于FMC VITA 57.1 規范

  • 可調整 VADJ電壓 : 1.2V/1.5V/1.8V/2.5V/3.0V

  • 無法支持雙向LVDS功能, 由于Stratix V只支持單向LVDS.


一 個 40-pin 擴充介面

  • 36 FPGA I/O 管腳; 4個電源以及接地線

  • I/O 電壓準位: 3.3V


電源

  • DC 12V 輸入

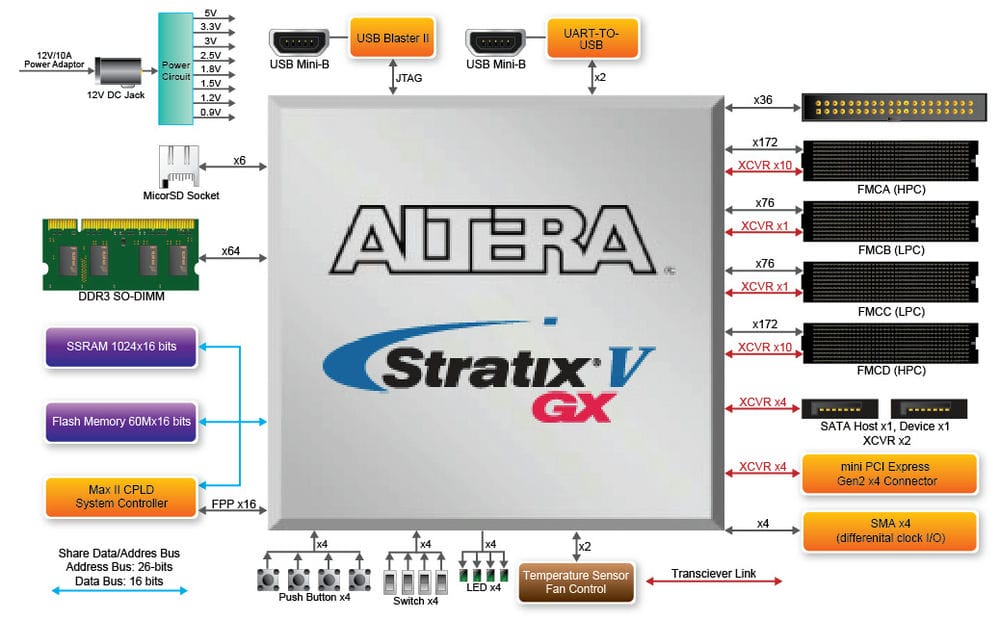

功能區塊圖







FMC擴充介面連接范例

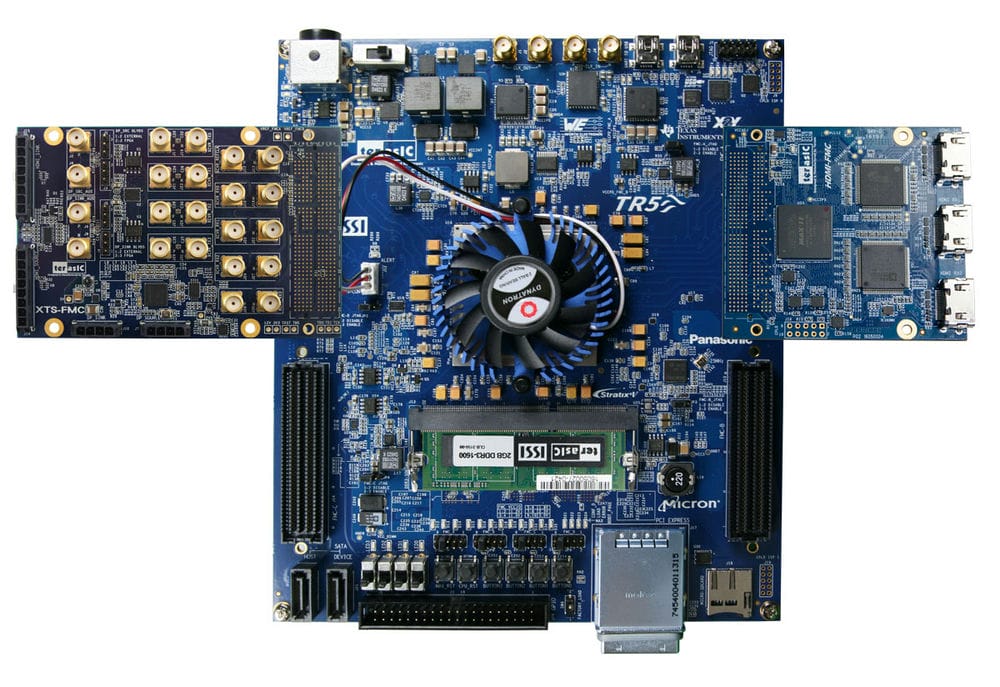

 連接FMC子卡：XTS-FMC 和 HDMI-FMC





連接 D8M-FMC FMC 子卡



連接 TI JESD 板透過 Terasic JESD-FMC 轉接卡

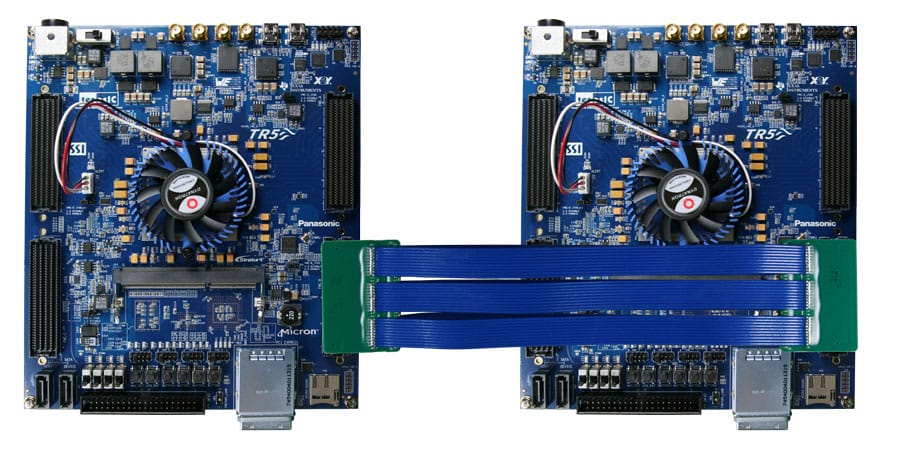

板跟板連接透過 FMC 連接線

透過 PCI Express 連介面擴充

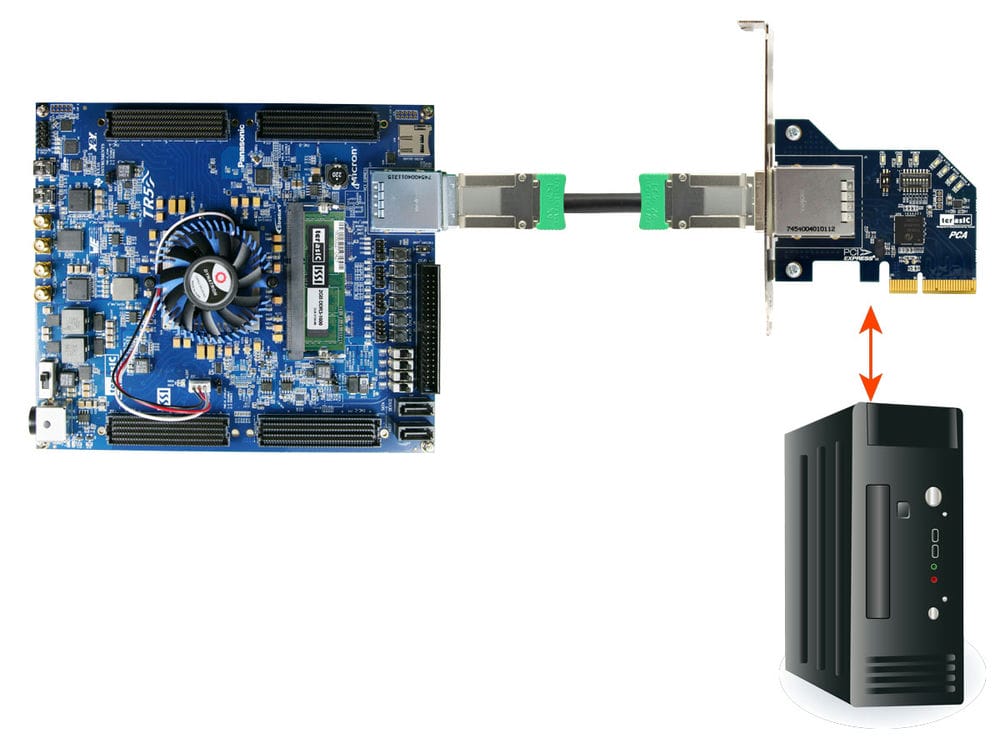

透過 PCIE連接線 與 Terasic PCA轉接卡 來與 PC 連接

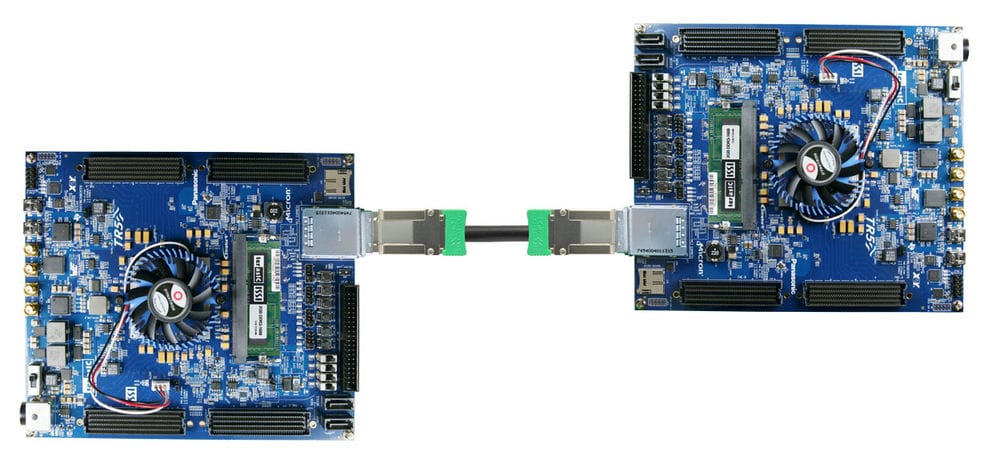

板跟板連接透過 PCIe 連接線





透過 SATA 介面擴充

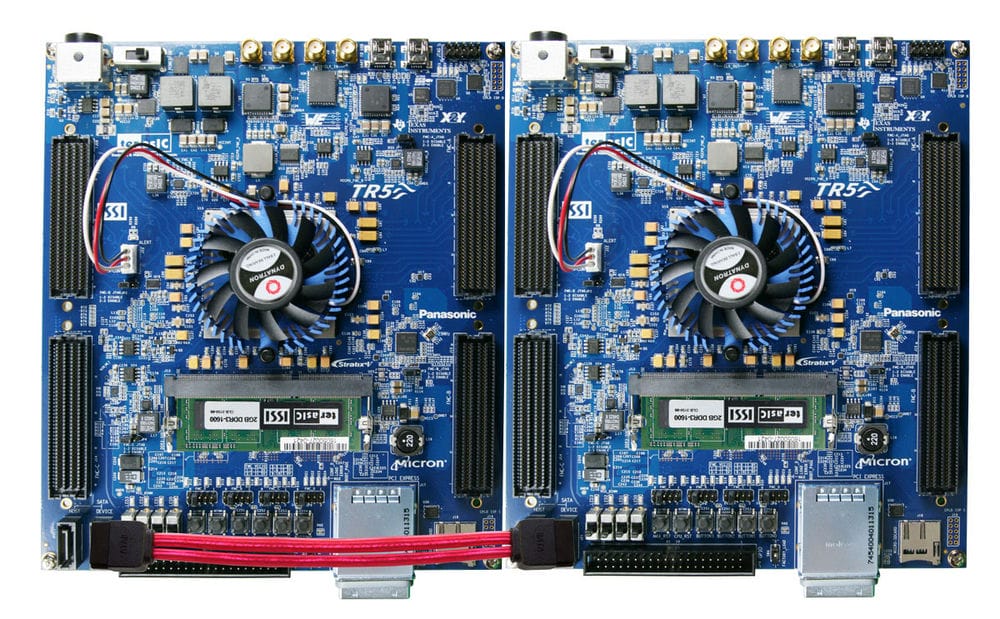

板跟板連接透過 SATA 連接線



透過 GPIO 介面擴充

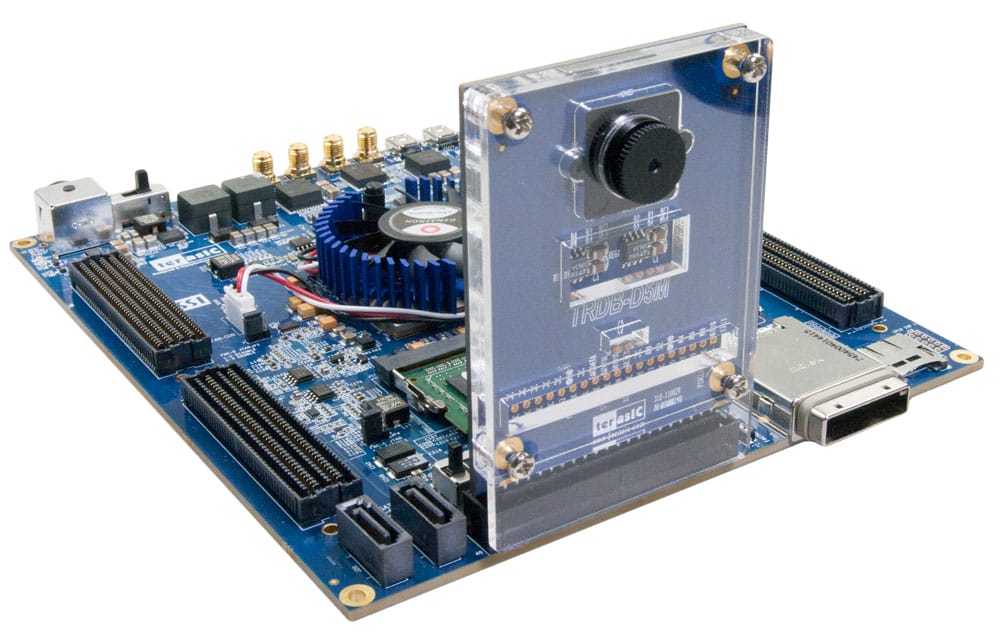

連接 D5M 子卡


連接 MTL2 子卡

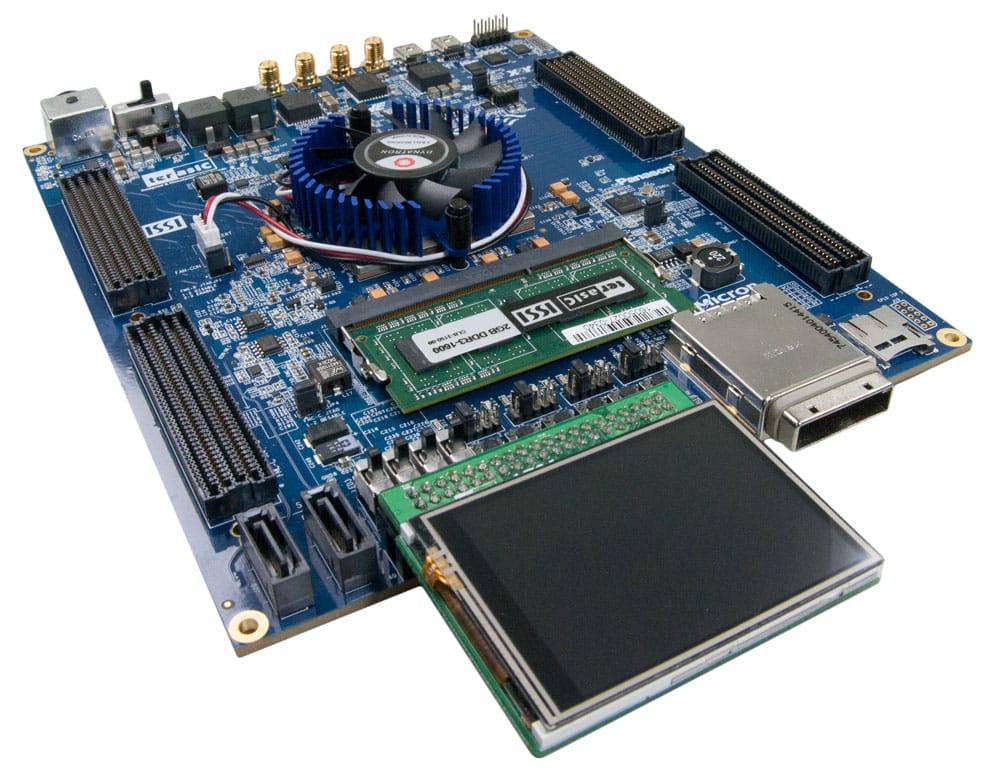

連接 LT24 子卡



Quartus design software license is not included in this kit.

The TR5 package includes:



  1. TR5 FPGA Development Kit

  2. Type A to Mini-B USB Cable

  3. Fan (Installed)

  4. 2GB DDR3-1600 SO-DIMM Module (Installed)

  5. 12V DC Power Supply

  6. AC Power Cord

  7. FMC Loopback Card

  8. Screws, Copper Stands, and Silicon Footstands

No 產品名稱 售價(RMB)
1. [TR5] Terasic TR5 FPGA Development Kit
產品編號: P0400  重量: 3,800g
xxx


Documents

標題 版本 檔案大小(KB) 新增日期 下載
TR5 User Manual 1.0.5 12186 2017-07-27

BSP(Board Support Package) for Altera SDK OpenCL 16.1

標題 版本 檔案大小(KB) 新增日期 下載
TR5 OpenCL BSP for Windows 1.1   2017-05-25
OpenCL User Manual 1.1 2211 2017-04-18
TR5 OpenCL BSP for Linux 1.1   2017-04-18

CD-ROM

標題 版本 檔案大小(KB) 新增日期 下載
TR5 CD-ROM for A7 device 1.2.1   2017-07-27
TR5 CD-ROM for AB device 1.1.0   2017-02-22
