【ARRadio】TERASIC友晶HSMC ARRadio Daughter Card
- 產品型號： ARRadio
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Operates in the 70 MHz to 6.0 GHz range
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
ARRadio-HSMC是AD9361的一款HSMC 接口子板，擁有高集成度射頻捷變收發器(RF Agile Transceiver™)。其完整的芯片級設計包可在ADI網站上獲取，包括模塊參數， 使用說明，圍繞子卡開發的設計包，以及使子卡運行的軟件等等。
ARRadio-HSMC的設計旨在提供一個展示AD9361最高性能的RF平臺。 預計該平臺的RF性能可毫無問題地滿足數據手冊里寫的規格：2.4GHZ。 這是由于它外置了Johanson Technology的2450BL15B050E 2.45GHz 巴倫(BALUN, 平衡－不平衡變壓器)， 該巴倫的額定工作頻率范圍是2400~2500 MHz。
這個平臺主要是硬件/射頻研究， 以及在射頻團隊定制硬件未完成前幫助產生各種波形，在這里他們可以看到感興趣的頻率波形，必要時也不必擔心巴倫(BALUN)的更換。（參閱Configuration 章節）。
接收
- 最多支持2個直接轉換射頻接收通道
- 完全集成合成器（包括循環濾波）
- 數據通路由 LNA、解調器、LPF、ADC和數字濾波器組成。
- 支持AGC、正交校準和直流偏移校準
- NF: 2.5dB @1GHz
- 連續時間sigma-delta ADC, 采樣速率為640MSPS
- 數字濾波器： 128個全復數的tap，在2到48之間抽取
- 增益：: 1dB step size，80dB的模擬范圍，30dB的數字范圍（post ADC scaling）
- 板載溫度校正RSSI傳感器
發送
- 最多支持2個直接轉換射頻接收通道
- 完全集成合成器（包括循環濾波）
- 數據通路由 數字濾波、ADC和解調器組成
- 數字濾波器： 128個全復數的tap，在2到48之間抽取
- 增益： 0.25dB step size，范圍86dB
- DAC采樣率為320MSPS
時鐘
時鐘由器件AD9361控制，且軟件編程可調。請參閱該器件數據手冊里面的各種時鐘。ARRadio子板為AD9361提供40MHZ晶振時鐘。
SPI
SPI信號直接傳遞到HSMC連接器。
控制/監控
AD9361器件允許通過專用pin腳進行實時控制。 這些信號會被傳遞到HSMC連接器上。這些pin腳的功能包括增益，同步性，狀態機控制等等都是可編程的。更多細節請參閱數據手冊。
AD9361器件也允許通過另外一組專用pin腳對內部的信號進行實時監控。同樣，這些內部信號會被傳遞到HSMC連接器上。這些pin腳被內部信號多路復用， 您可以在數據手冊里面找到對此的最佳描述。
電源
關鍵組件:
| ADP1755 | 低壓差線性穩壓器，1.2A，1.6 ~ 3.6V |
| ADP2164ACPZ | 高效降壓 DC DC 穩壓器 |
子卡所有的電源都來自FPGA（通過HSMC接口）
連接性
Arradio子卡可以和如下Terasic FPGA 開發板連接:

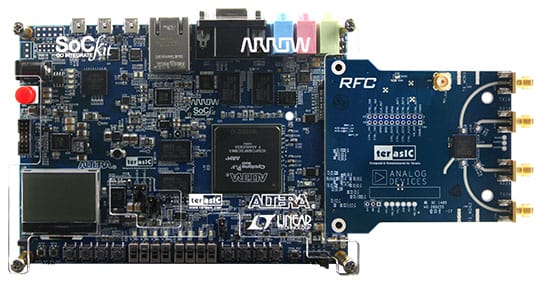

連接 SoCKit
重量: 300g
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| ARRadio Quick Start Guide | 1.0.0 | 1009 | 2015-07-09 |
 |
| Schematic | 1.0.0 | 123 | 2015-06-26 |
|
| ARRadio User Guide | 1.0.0 | 2015-05-29 |
 |
Linux Image
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE10-Standard and ARRadio |
1.0  |
2017-06-06 | ||
| SoCKit and ARRadio |
1.0 |
2015-03-03 |
DE10 RFC hardware project
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE10-Standard RFC hardware |
1.0 |
2017-06-06 |
