【RFS】TERASIC友晶RFS
- 產品型號： RFS
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： 無線通訊、環境監測，以及物聯網等應用所設計的子卡
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
RFS 是為無線通訊、環境監測，以及物聯網等應用所設計的子卡?？纱钆?DE 系列的 FPGA 主板，擴充主板功能。
RFS 與主板的介面為2x20 GPIO，板子上有Wi-Fi 與Bluetooth 無線通訊能力，以及能夠與PC 主機通訊的UART-to-USB 介面，還有各類的感測器，如：環境亮度感測器、溫度與濕度感測器、加速器、陀螺儀、磁力計...等。
特點
-
無線網路, 使用 ESP-WROOM-02 模組
-
藍芽序列埠, 使用 HC-05 模組
-
九軸感測器: 加速器, 陀螺儀, 磁力計
-
環境亮度感測器
-
溫度與濕度感測器
-
UART轉 USB 介面
-
2x6 TMD GPIO Header

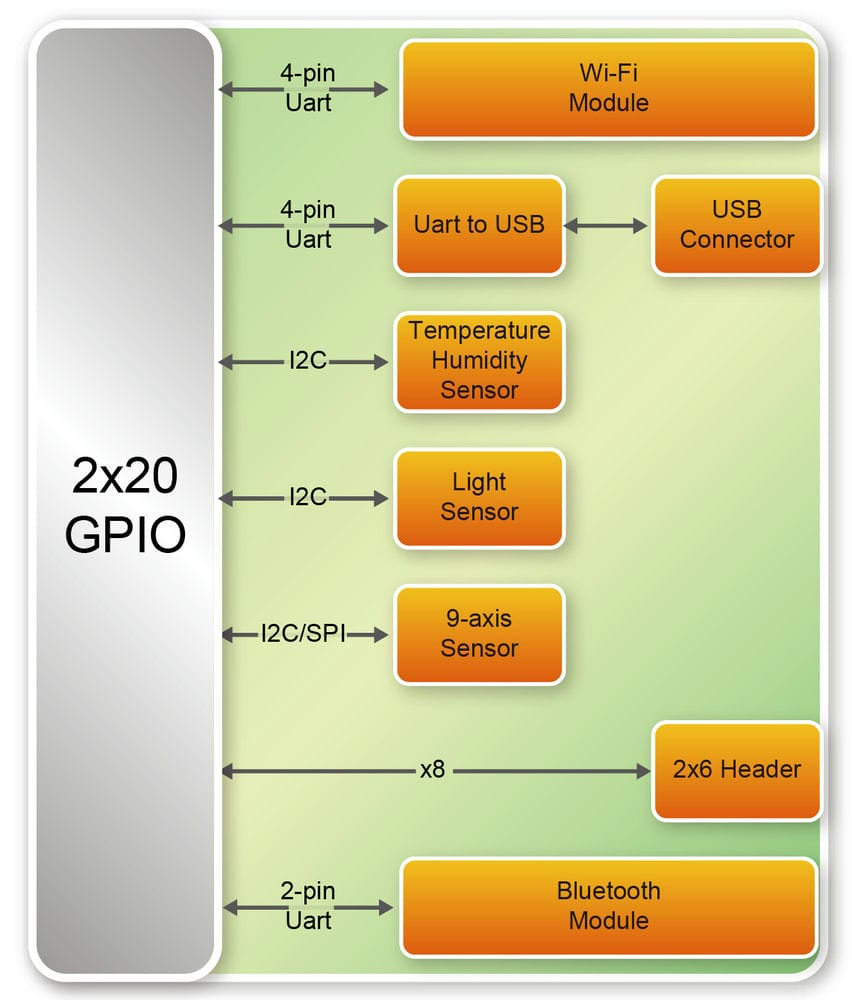

開發板功能區塊圖
Connectivity
RFS 可以與 DE 系列 FPGA 母版連接，如下示意圖。
-

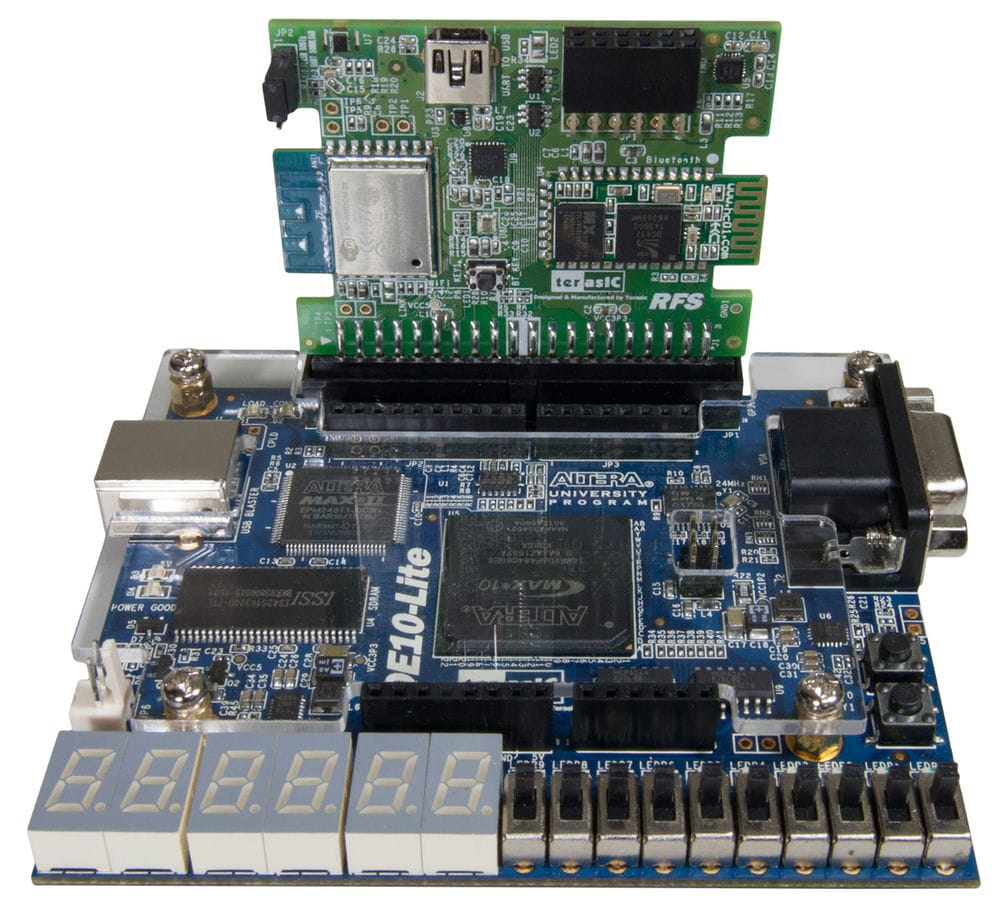

與 DE10-Lite 主板直接連接
-

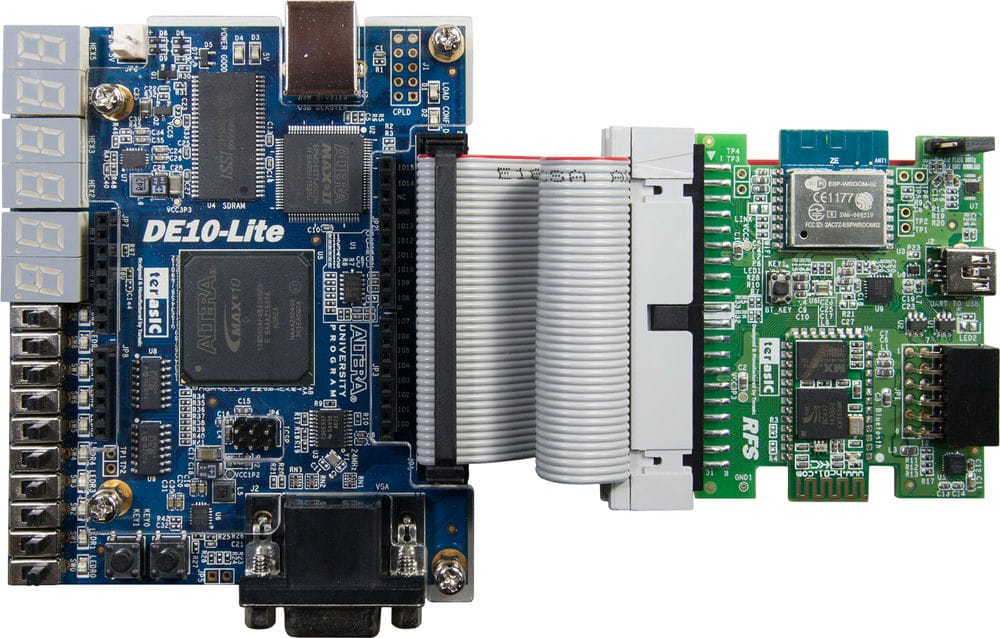

透過 GPIO排線與 DE10-Lite 主板連接
-

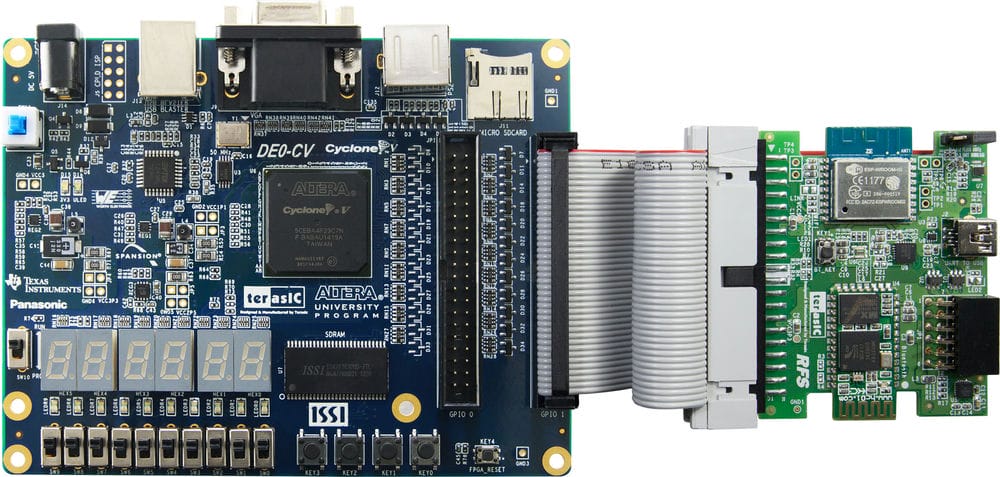

與 DE0-CV 主板連接
-

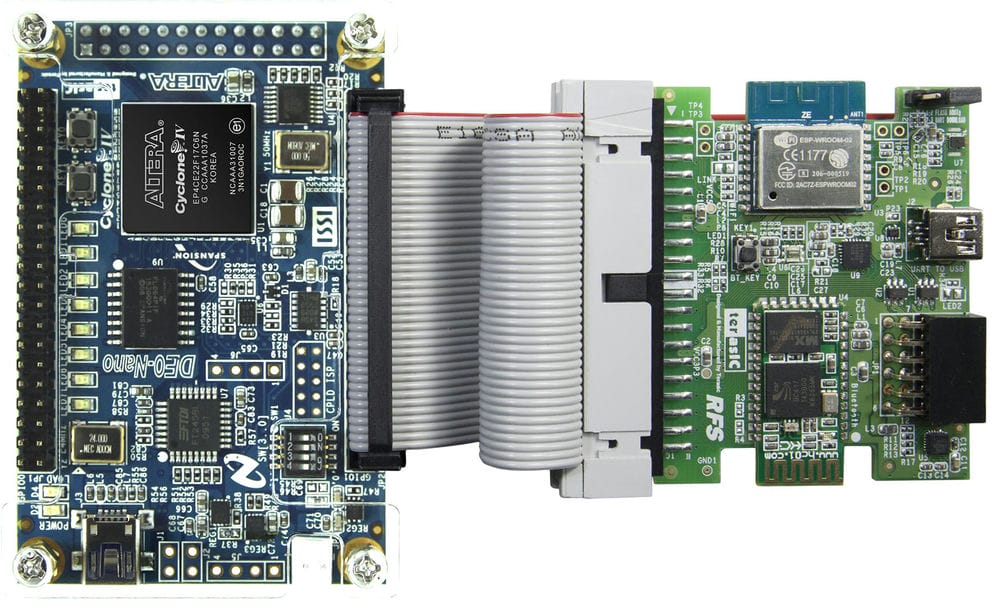

與 DE0-Nano 主板連接
-

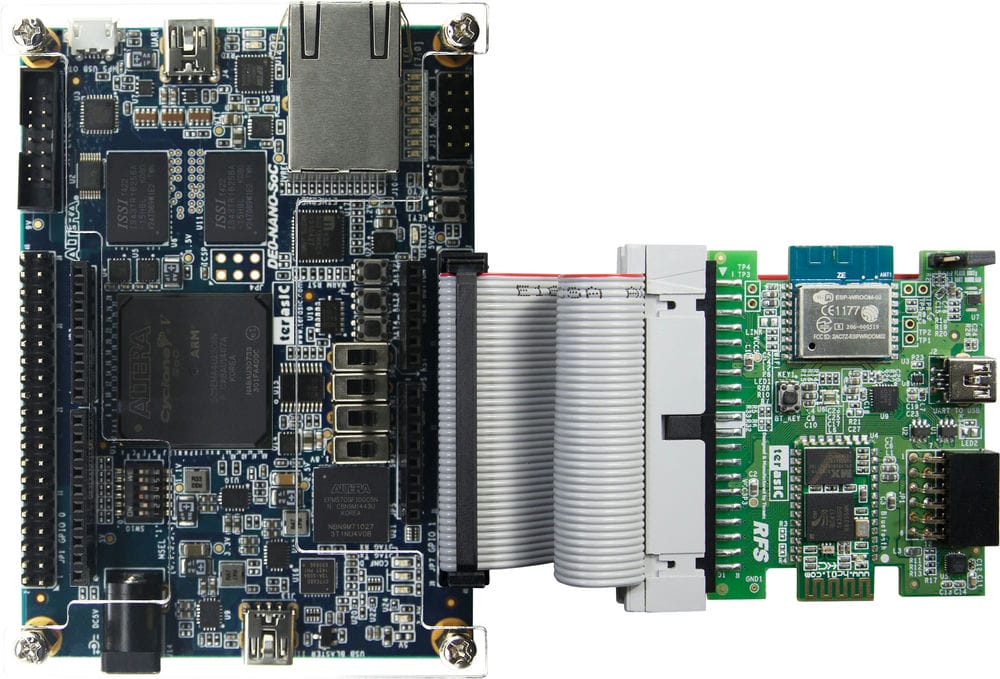

與 DE0-Nano-SoC 主板連接
-

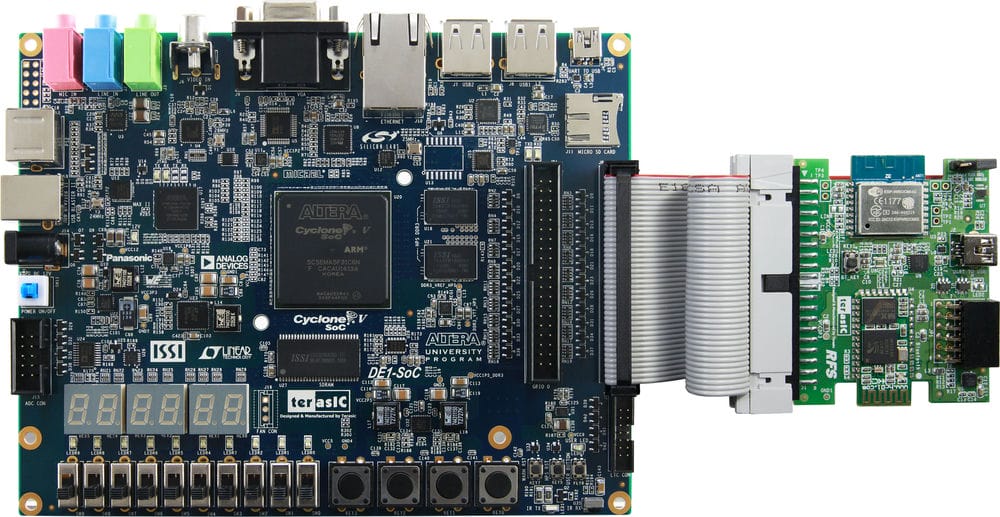

與 DE1-SoC 主板連接
-

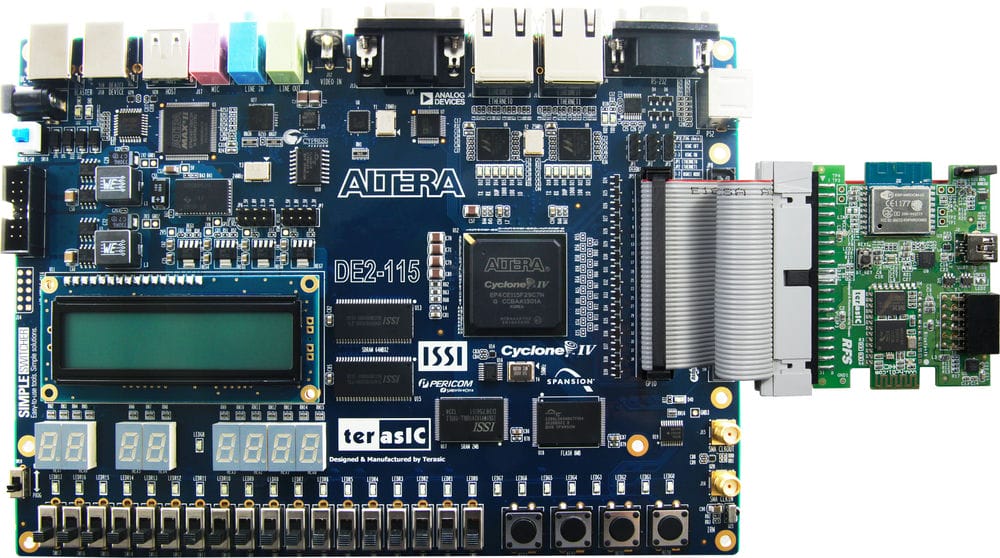

與 DE2-115 主板連接
| No | 產品名稱 | Feature | 售價(RMB) |
|---|---|---|---|
| 1. |
[RFS] The RFS Card
產品編號: P0499
 重量: 300g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| RFS User Manual | 1.2 | 5332 | 2017-02-22 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| RFS CD-ROM | 1.2.0 | 2017-02-22 |
