【MAX 10 NEEK】TERASIC友晶 MAX 10 NEEK Development
- 產品型號： MAX 10 NEEK
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： MAX 10 NEEK 器件：10M50DAF484C6G
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810

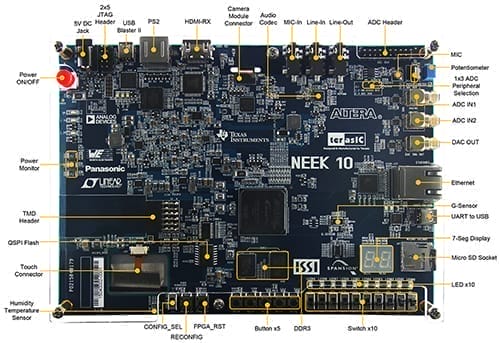

Terasic MAX 10 NEEK 是一個基于 Altera MAX10 系列的全功能嵌入式開發套件。此開發平臺提供了一個全面的設計環境來滿足嵌入式開發設計者創建處理器系統的需求。MAX 10 NEEK為一包含了硬件，設計工具，IP ，以及開發各種音頻，視頻和許多其它令人興奮的應用的參考設計的集成平臺。
這個完全集成的開發套件允許開發人員快速定制他們的處理程序和 IP 來滿足他們的特定需求,而不是將他們的軟件限定在固定特性集的處理器里。擁有一體化嵌入式解決方案的MAX 10 NEEK結合了5點觸控面板和攝像頭模組，給開發者提供一個理想的多媒體應用平臺，使其能最好的利用FPGA的并行特性。
FPGA 器件
- MAX 10 NEEK 器件：10M50DAF484C6G
- 集成雙 ADC，每個ADC支持一個專用模擬輸入和8個雙重功能的pin腳
- 50K 可編程邏輯單元
- 1638Kb M9K
- 5888Kb 用戶flash存儲空間
- 144 個 18 × 18 乘法器
- 4 個 PLL
編程和配置
- 板載程序下載電路
- 10-pin JTAG 插頭（可選）
- 1 個雙boot image 選擇撥碼開關
存儲器件
- 64Mx16 1 Gb DDR3 SDRAM
- 128Mx8 1 Gb DDR3 SDRAM
- 512Mb quad SPI flash 存儲空間
- Micro SD 卡槽
通訊和擴展
- 千兆以太網 PHY， 配RJ45 連接器
- UART 轉 USB口
- PS/2 鼠標/鍵盤連接器
- 2x6 TMD(Terasic Mini Digital) 擴展槽

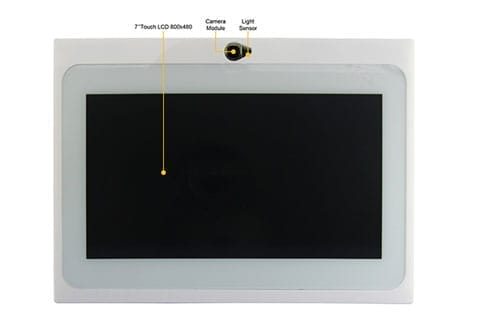

顯示
- 800x480 彩色 LCD 5點觸控電容屏
音頻
- 24位 CD 質量的音頻解碼器， 配有mic-in，line-in，line-out 三個插孔
視頻輸入
- HDMI 視頻輸入
- 8M 像素 MIPI CS2 彩色攝像頭輸入
模擬
- 2 個 MAX 10 FPGA ADC SMA 輸入
- 電位計輸入到 ADC
- 板載MIC輸入到ADC
- 2x10 pin的 MAX 10 FPGA ADC 輸入插頭
- 1 個DAC輸出
傳感器
- 濕度與溫度傳感器
- 光傳感器
- 加速計
- 功率監控器
用戶時鐘
- 1 個 10 MHz 單端外部晶振時鐘源
- 3 個 50 MHz 單端外部晶振時鐘源
開關，按鈕和LED燈
- 5 個按鈕
- 10 個撥碼開關
- 10 個紅色用戶LED燈
- 兩個 7 段數碼管顯示
電源
-
5V/3A 直流輸入
•Size：190x140x 20 mm
•Size：190x140x 20 mm
•Size：190x140x 20 mm
•Size：190x140x 20 mm
•Size：190x140x 20 mm
主產品訂購
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[MAX 10 NEEK] MAX 10 NEEK Development and Education Board
產品編號: P0800
 重量: 1,200g |
xxx |
選購配件 (如需選購, 請與主產品同時訂購)
| No | 配件名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[BTS-TMD] BTS-TMD Board (Bluetooth Module)
產品編號: P0418
重量: 300g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| MAX 10 NEEK User Manual | 1.0.1 | 10629 | 2016-02-04 |
 |
| Quick Start Guide | 1.0.0 | 2354 | 2015-07-22 |
|
| My_First_NiosII | 1.0.0 | 5727 | 2015-07-21 |
|
| My_First_Fpga | 1.0.0 | 2942 | 2015-07-08 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| MAX 10 NEEK CD-ROM | 1.0.7 | 2016-02-04 |
資源部分
示例
- my_first_fpga
- my_first_nios
- on-board microphone + max 10 on die adc
- on-board potentiometer + max 10 on die adc
- Waveform generator with DAC
- NIOS II based ddr3 test
- RTL based power monitor
- NIOSII based power monitor
- PS2 mouse
- Ethernet socket server
- Music player by using the MicoSD card and audio codec.
- Communicate with PC by using uart to usb chip.
- Accelerometer and light-sensor
- Humidify and temperature sensor
- MIPI CSI-2 Camera
- Hdmi receiver
- Painter for 5-point touch display
MAX 10 NEEK Tools and Design Examples
-

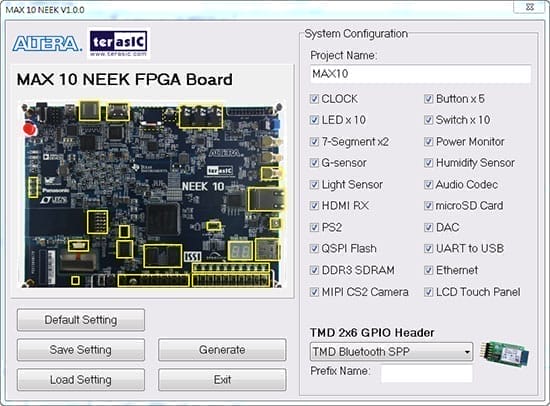

System Builder
伴隨MAX 10 NEEK的一個強大的工具，能夠使得客戶根據自身需求創建定制化的Quartus II 工程。 利用該工具將自動生成相關top-level 設計文檔, 引腳分配和IO標準設置。 此外，通過System Builder 可以選擇連接不同的子卡到TMD接口。
-

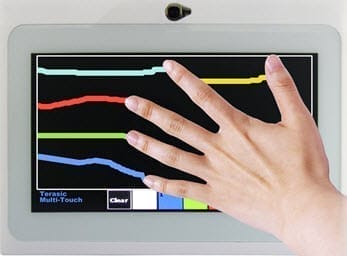

畫筆 (Screenshot)
這這個參考設計顯示出MAX 10 NEEK 5點觸控電容屏的能力。支持5點協同和多手上觸控。這個設計讓使用者5指作畫，手勢顯示的指示符清楚的顯示在畫布顏色調色板的左方
-

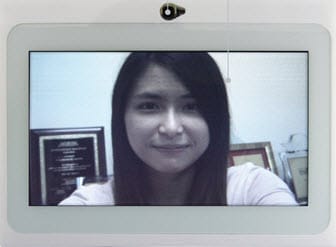

相機 (Screenshot)
這個示例顯示出如何解碼板載的MIPI CSI-2相機所接收到的視頻信息。然后將解碼視頻顯示在7" LCD顯示屏上
-

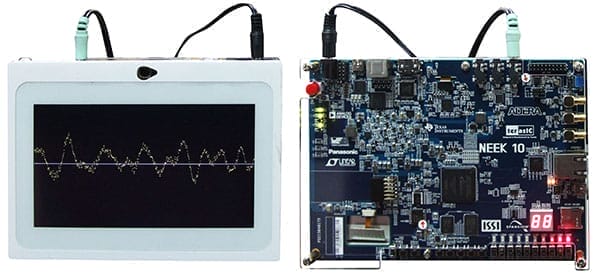

ADC MIC (Screenshot)
這個示例顯示如何獲取麥克風輸入的音頻波形，然后將波形信號顯示到MAX 10 NEEK的7" LCD顯示屏上
-

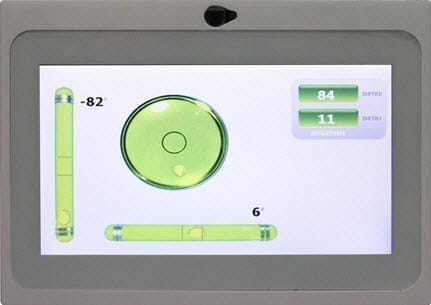

G-Sensor
該設計應用嵌入式Nios II CPU 同板載的數字加速器和環境光線傳感器進行交互，將加速器的輸出可視化為數量顯示，并且將環境光照讀數顯示在MAX 10 NEEK的7" LCD顯示屏上
-
溫度和濕度 (Screenshot)
該設計應用嵌入式Nios II CPU 同板載的溫度/濕度感應器進行交互，將讀取數值顯示到MAX 10 NEEK的7" LCD顯示屏上.
