【MAX10E】TERASIC友晶 Altera MAX 10 FPGA Evaluation Kit
- 產品型號： MAX10E
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格：
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
評估板 10M08 可對 MAX 10 FPGA 的功耗進行測試。這款開發板帶有 Arduino 插槽，能夠支持多種多樣的子卡連接。
-
晶元: 10M08SAE144C8G
-
Arduino 擴展槽
-
80 個可用的直通 I/O 孔
-
萬用擴展區
Altera MAX 10 FPGA, 晶元型號10M08SAE144C8G（或是工程樣板，即10M08SAE144C8GES）
-
8000個邏輯單元 （LE）
-
378 Kb M9K memory
-
32 – 172 （KB） user flash memory
-
一個ADC轉換器， 采樣率1MSPS，分辨率12-bit
FPGA 配置電路
-
JTAG 插頭，可外接USB-Blaster II，或者是Ethernet Blaster下載線纜
-
雙配置文件（即出廠設置文件和用戶配置文件）的flash存儲空間
-
通過.pof文件（Programmer Object File）進行雙配置文件的自我配置
-
通過.sof文件（SRAM Object File）進行FPGA臨時的工程調試
嵌入式時鐘電路
-
50 MHz 振蕩器作為 FPGA 全局時鐘輸入
通用用戶 I/O
-
8個模擬輸入 I/O，14 個Arduino I/O，40個通用 I/O
-
5個紅色用戶自定義LED燈
-
一個綠色電源指示燈
按鈕和撥碼開關
-
一個重配置按鈕 （SW2）
-
一個全器件寄存器復位按鈕（SW1）
-
用戶撥碼開關（SW3）
電源
-
采用USB線纜（來自PC或者USB接口充電器）
-
一個綠色電源指示燈（D6）
-
測試點（手動用萬用表測量）
-
功耗測試點（TP2 - TP5）和電壓測試點（TP1, TP6 - TP9）

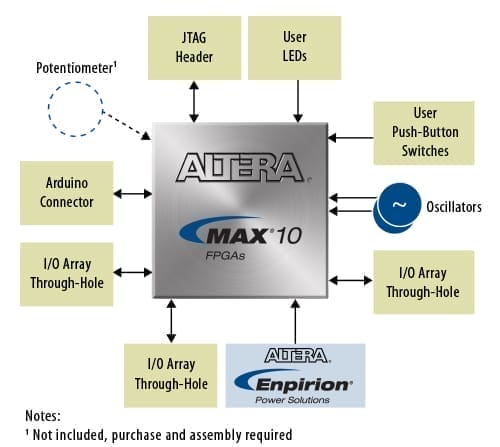

MAX 10 FPGA Evaluation Board Block Diagram
Altera MAX 10 FPGA, 晶元型號10M08SAE144C8G（或是工程樣板，即10M08SAE144C8GES）
- 8000個邏輯單元 （LE）
- 378 Kb M9K memory
- 32 – 172 （KB） user flash memory
- 一個ADC轉換器， 采樣率1MSPS，分辨率12-bit
FPGA 配置電路
- JTAG 插頭，可外接USB-Blaster II，或者是Ethernet Blaster下載線纜
- 雙配置文件（即出廠設置文件和用戶配置文件）的flash存儲空間
- 通過.pof文件（Programmer Object File）進行雙配置文件的自我配置
- 通過.sof文件（SRAM Object File）進行FPGA臨時的工程調試
嵌入式時鐘電路
- 50 MHz 振蕩器作為 FPGA 全局時鐘輸入
通用用戶 I/O
- 8個模擬輸入 I/O，14 個Arduino I/O，40個通用 I/O
- 5個紅色用戶自定義LED燈
- 一個綠色電源指示燈
按鈕和撥碼開關
- 一個重配置按鈕 （SW2）
- 一個全器件寄存器復位按鈕（SW1）
- 用戶撥碼開關（SW3）
電源
- 采用USB線纜（來自PC或者USB接口充電器）
- 一個綠色電源指示燈（D6）
- 測試點（手動用萬用表測量）
-
功耗測試點（TP2 - TP5）和電壓測試點（TP1, TP6 - TP9）
MAX 10 FPGA Evaluation Board Block Diagram
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[MAX10E] Altera MAX 10 FPGA Evaluation Kit
產品編號: T0195
 重量: 300g |
xxx |
Document
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| User Guide |
1.1  |
2016-11-16 | ||
| Complete kit document installation (Windows PC only) |
14.0.2 |
2016-11-16 |
