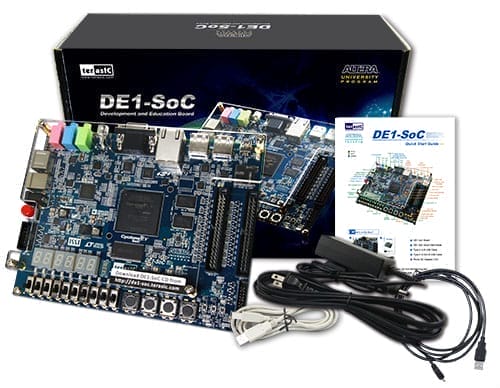

【DE1-SoC】TERASIC友晶DE1-SoC Board
- 產品型號： DE1-SoC[P0159]
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Cyclone V SoC 5CSEMA5F31C6 Device
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
The DE1-SoC Development Kit presents a robust hardware design platform built around the Altera System-on-Chip (SoC) FPGA, which combines the latest dual-core Cortex-A9 embedded cores with industry-leading programmable logic for ultimate design flexibility. Users can now leverage the power of tremendous re-configurability paired with a high-performance, low-power processor system. Altera’s SoC integrates an ARM-based hard processor system (HPS) consisting of processor, peripherals and memory interfaces tied seamlessly with the FPGA fabric using a high-bandwidth interconnect backbone. The DE1-SoC development board includes hardware such as high-speed DDR3 memory, video and audio capabilities, Ethernet networking, and much more.
The DE1-SOC Development Kit contains all components needed to use the board in conjunction with a computer that runs the Microsoft Windows XP or later ( 64-bit OS and Quartus II 64-bit are required to compile projects for DE1-SoC ).

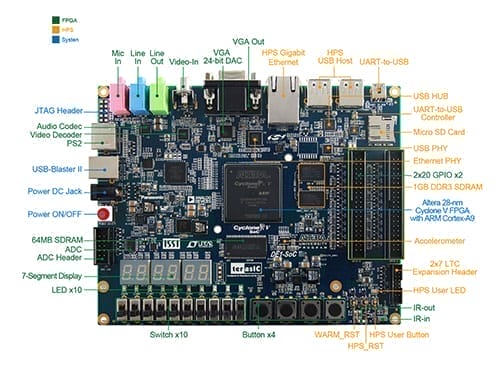

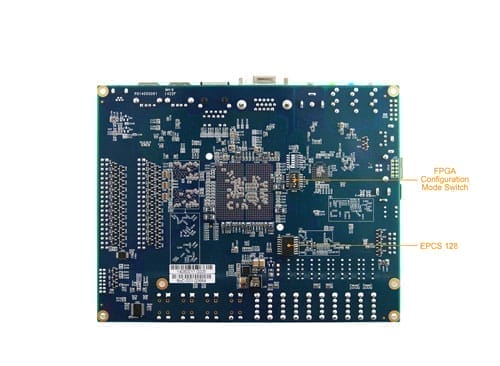

產品規格
芯片：Cyclone V SE SoC—5CSEMA5F31C6N
-
雙核 ARM Cortex-A9 (HPS)
-
85K 可編程邏輯單元
-
4450K 嵌入式內存
-
6 個分立的鎖相環
-
2 個內存硬件控制器
配置資源
-
FPGA 端配置芯片 – EPCS128
-
內建 USB Blaster II電路 （帶常用的B型USB連接器）
存儲器件
-
FPGA端 64MB (32Mx16) SDRAM
-
HPS 端 1GB (2x256MBx16) DDR3 SDRAM
-
HPS端 microSD card卡槽
外圍設備
-
2個USB 2.0 Host 端口(ULPI 接口，USB A型連接器)
-
UART to USB (USB Mini B型連接器)
-
10/100/1000以太網路接口
-
PS/2 鼠標/鍵盤接口
-
IR 發射器/接收器
-
I2C 多路復用器
連接器
-
兩個 40引腳的GPIO擴展槽
-
一個 10引腳的 ADC 輸入插頭
-
一個LTC 連接器（其中包含一個SPI主模式接口，一個I2C總線，一個GPIO接口 ）
顯示
-
24-bit VGA DAC
音頻
-
24-bit CODEC, 帶有Line-in，line-out和microphone-in 三個插孔
視頻輸入
-
TV 解碼器 (NTSC/PAL/SECAM) 以及 Video-in 接頭
ADC
-
采樣頻率: 500 KSPS
-
通道數: 8
-
分辨率: 12-bit
-
模擬電壓輸入范圍 : 0 ~ 4.096 V
開關，按鈕，LED 燈
-
5 個用戶按鍵（FPGA 端 4 個， HPS端 1 個）
-
FPGA端 10 個用戶開關
-
11個用戶LED燈 （FPGA 端 10 個， HPS端 1 個）
-
2個HPS 復位按鈕（HPS_RESET_n 和 HPS_WARM_RST_n）
-
6個 7段數碼管顯示
傳感器
-
HPS 端 G-Sensor
電源
-
12V DC 輸入
Block Diagram of the DE1-SOC Board
組件配置
The DE1-SOC Development Kit contains all components needed to use the board in conjunction with a computer that runs the Microsoft Windows XP or later ( 64-bit OS and Quartus II 64-bit are required to compile projects for DE1-SoC ).
芯片：Cyclone V SE SoC—5CSEMA5F31C6N
- 雙核 ARM Cortex-A9 (HPS)
- 85K 可編程邏輯單元
- 4450K 嵌入式內存
- 6 個分立的鎖相環
- 2 個內存硬件控制器
配置資源
- FPGA 端配置芯片 – EPCS128
- 內建 USB Blaster II電路 （帶常用的B型USB連接器）
存儲器件
- FPGA端 64MB (32Mx16) SDRAM
- HPS 端 1GB (2x256MBx16) DDR3 SDRAM
- HPS端 microSD card卡槽
外圍設備
- 2個USB 2.0 Host 端口(ULPI 接口，USB A型連接器)
- UART to USB (USB Mini B型連接器)
- 10/100/1000以太網路接口
- PS/2 鼠標/鍵盤接口
- IR 發射器/接收器
- I2C 多路復用器
連接器
- 兩個 40引腳的GPIO擴展槽
- 一個 10引腳的 ADC 輸入插頭
- 一個LTC 連接器（其中包含一個SPI主模式接口，一個I2C總線，一個GPIO接口 ）
顯示
- 24-bit VGA DAC
音頻
-
24-bit CODEC, 帶有Line-in，line-out和microphone-in 三個插孔
視頻輸入
-
TV 解碼器 (NTSC/PAL/SECAM) 以及 Video-in 接頭
ADC
- 采樣頻率: 500 KSPS
- 通道數: 8
- 分辨率: 12-bit
- 模擬電壓輸入范圍 : 0 ~ 4.096 V
開關，按鈕，LED 燈
- 5 個用戶按鍵（FPGA 端 4 個， HPS端 1 個）
- FPGA端 10 個用戶開關
- 11個用戶LED燈 （FPGA 端 10 個， HPS端 1 個）
- 2個HPS 復位按鈕（HPS_RESET_n 和 HPS_WARM_RST_n）
- 6個 7段數碼管顯示
傳感器
-
HPS 端 G-Sensor
電源
- 12V DC 輸入
- Size：166*130 mm
包裝內容
- DE1-SoC Board
- DE1-SoC Quick Start Guide
- Type A to B USB Cable
- Type A to Mini-B USB Cable
- Power DC Adapter (12V)
