【DE系列母板】Intel FPGA大學計劃EDA/FPGA/SOC實驗平臺DE0-Nano
- 產品型號： DE0-Nano
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Cyclone? IV EP4CE22F17C6N FPGA
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
DE0-Nano 展示了一個緊密型的 FPGA 開發平臺，適用于諸如自動控制裝置和便攜式項目的原型電路設計.該平臺采用了有著 22,320 個邏輯單元（LEs）的 Cyclone IV 芯片實現了盡可能的簡易設計。
DE0-Nano 有著的一系列接口，包括 2 個可用于擴展的外接的 GPIO 在內，板載的存儲設備包含有同步動態隨機存取存儲器 (SDRAM）和電可擦除只讀存儲器 (EEPROM)，可用于較大容量的數據存儲和幀緩沖，同時也配置有一般用戶頻繁使用的 LED 指示燈和按鍵等外圍設備。
DE0-Nano 具備有尺寸小和重量輕的優勢，并且不需要攜帶過多的硬件設備就能夠重新被配置，這些明顯地將 DE0-Nano 與其它一般用途的開發板區分開來。另外，對于大部分移動設計而言，電源便攜性能也是至關重要的，這款 DE0-Nano 就為設計者提供了包含有一個 USB mini-AB 接口， 2 針的外接電源接頭，和 2 個 5V 直流電源接口共 3 種供電模式。

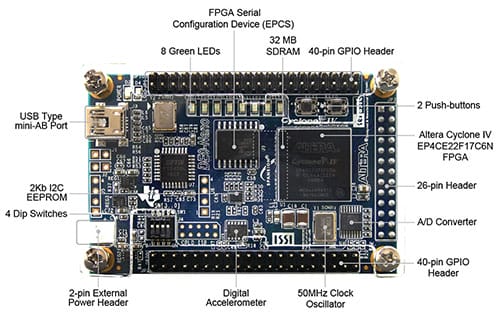

DE0-Nano Development and Education Board
Cyclone® IV EP4CE22F17C6N FPGA
22,320 Logic elements (LEs)
594 Embedded memory (Kbits)
66 Embedded 18 x 18 multipliers
4 General-purpose PLLs
153 Maximum FPGA I/O pins
Configuration Status and Set-Up Elements
On-board USB-Blaster circuit for programming
FPGA Serial Configuration Device (EPCS)
Expansion Header
Two 40-pin Headers (GPIOs) provides 72 3.3V I/O pins
Two 5V power pins, two 3.3V power pins and four ground pins
One 26-pin header provides 16 3.3V digital I/O pins and 8 analog input pins to connect to analog sensors, etc
Memory Devices

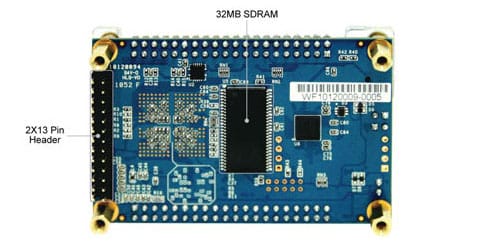

32MB SDRAM
2Kb I2C EEPROM
General User Input/Output
8 green LEDs
2 debounced push-buttons
4 dip switches
G-Sensor
ADI ADXL345, 3-axis accelerometer with high resolution (13-bit)
A/D Converter
NS ADC128S022, 8-Channel, 12-bit A/D Converter
50 ksps to 200 ksps
Clock System
On-board 50MHz clock oscillator
Power Supply
USB Type mini-AB port (5V)
Two DC 5V pins of the GPIO headers (5V)
2-pin external power header (3.6-5.7V)
Connectivity
D5M 接口連接示意圖

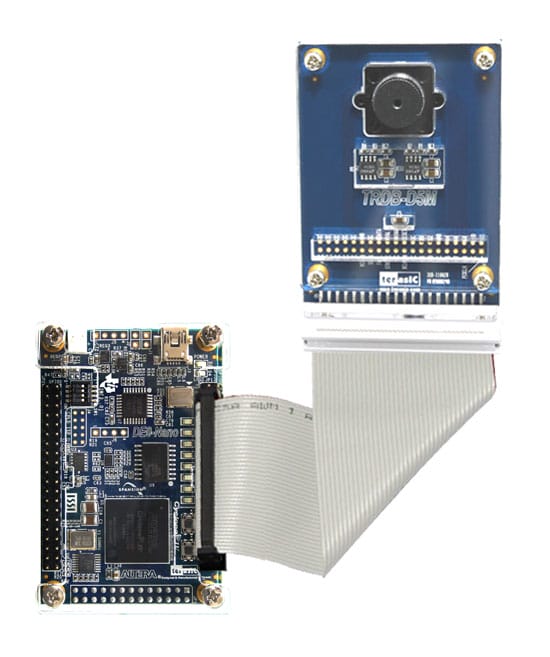

D5M 與 DE0-Nano 連接示意圖
LTM 接口連接示意圖
LTM 與 DE0-Nano 連接示意圖
尺寸：49*75.2mm
尺寸：49*75.2mm
