【C5G】TERASIC友晶 The Cyclone V Starter Kit
- 產品型號： C5G
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Cyclone V GX 5CGXFC5C6F27C7N Device
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
C5G 提供了一個基于 Intel Cyclone V GX FPGA 的強大的硬件設計平臺，該平臺針對具有業界領先的可編程邏輯的收發器應用的最低成本和功耗要求進行了優化，具有較高的設計靈活性。使用 Cyclone V FPGAs，您可以獲得高容量應用程序所需的電源、成本和性能水平，包括協議橋接、電機控制驅動器、廣播視頻轉換器和捕獲卡以及手持設備。C5G 開發板的硬件包括 Arduino 接口、板載 USB Blaster、音頻和視頻功能等。此外，帶有高速收發器的板載 HSMC 連接器允許更大的硬件設置陣列。通過利用這些功能，C5G 是展示、評估和原型化 C5G 開發板真正潛力的完美解決方案。
FPGA Device
-
Cyclone V GX 5CGXFC5C6F27C7N Device
-
77K Programmable Logic Elements
-
4884 Kbits embedded memory
-
Six Fractional PLLs
-
Two Hard Memory Controllers
-
Six 3.125G Transceivers
Configuration and Debug
-
Quad Serial Configuration device – EPCQ256 on FPGA
-
On-Board USB Blaster (Normal Type-B USB connector)
-
JTAG and AS mode configuration supported
Memory Device
-
4Gb LPDDR2 x32 bits data bus
-
4Mb SRAM x16 bits data bus
Communication
-
UART to USB
Expansion I/O
-
HSMC x 1(voltage levels: 2.5V), including 4-lanes 3.125G transceiver
-
2x20 GPIO Header (voltage levels: 3.3V)
-
Arduino header, including analog pins
-
SMA x 4 (DNI), one-lane 3.125G transceiver
Display
-
HDMI TX, compatible with DVI v1.0 and HDCP v1.4
Audio
-
24-bit CODEC, Line-in, line-out, and microphone-in jacks
Switches, Buttons, LED, and 7-Segments
-
18 LEDs
-
10 Slide Switches
-
4 Debounced Push Buttons
-
1 CPU reset Push Buttons
-
Four 7-Segments
Micro SD Card Socket
-
Provides SPI and 4-bit SD mode for SD Card access
ADC
-
12-Bit Resolution, 500Ksps Sampling Rate. SPI Interface.
-
8-Channel Analog Input. Input Range : 0V ~ 4.096V.
Power
-
12V DC input

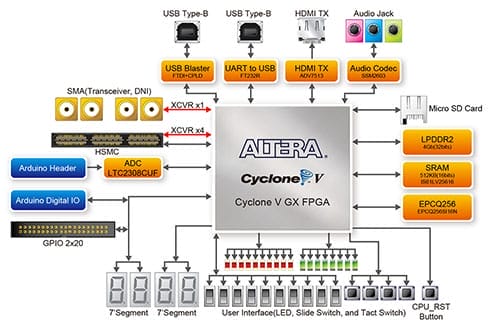

Block Diagram
主產品訂購
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[C5G] The Cyclone V Starter Kit
產品編號: P0150
 重量: 700g |
xxx |
選購配件 (如需選購, 請與主產品同時訂購)
| No | 配件名稱 | 售價(RMB) |
|---|---|---|
| 1. |
AC Power Cord (UK)
產品編號: FCB-3028-ULX
重量: 200g |
xxx |
| 2. |
AC Power Cord (EURO)
產品編號: FCB-3029-ULX
重量: 300g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| C5G User Manual | 1.2.1 | 10756 | 2014-06-24 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| C5G Control Panel | 1.0.3 | 2016-02-25 | ||
| C5G System CD-ROM | 1.2.2 | 2015-03-19 | ||
| C5G SystemBuilder | 1.0.1 | 2014-10-03 |
 |
Daughter Card Demonstations
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| NET | 2016-06-17 | |||
| AD_DA | 2014-05-07 | |||
| DCC | 2014-05-07 | |||
| MTL | 2014-01-14 |
