【DE1-SoC-MTL2】TERASIC友晶 The DE1-SoC-MTL2 Development
- 產品型號: DE1-SoC-MTL2
- 產品品牌: TERASIC友晶科技/Intel FPGA
- 產品規格: 芯片:Cyclone V SE SoC—5CSEMA5F31C6N
- 產品價格: 歡迎咨詢采購,量多優惠多,提供完善的售后保障和支持!
- 咨詢熱線:18062095810

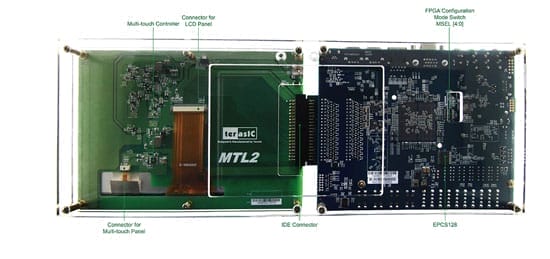

DE1-SoC-MTL2 開發板是一個綜合性的設計環境,它嵌入了開發人員創建處理系統所需要的所有東西。DE1-SoC-MTL2 開發板為嵌入式軟件和硬件的廣泛應用開發提供了一個集成性的平臺包括硬件, 設計工具,參考設計等。這個完整的集成工具包可以讓開發人員快速定制他們的處理器和 IP 以符合他們特定的應用。DE1-SoC-MTL2 是由配備有 Altera Cyclone® V SX SoC FPGA 芯片的 DE1-SoC 開發板和本身支持五點觸控和手勢功能的電容式液晶多媒體彩色觸控面板組成。
DE1-SoC-MTL2 開發板提供的一體化嵌入式解決方案結合了液晶觸控面板和數字圖像模塊, 給嵌入式開發人員的的多媒體應用開發提供了一個擁有無法匹敵處理性能的理想平臺。開發人員將會從使用 FPGA 嵌入式處理系統中受益,比如可以降低設計風險,避免產品過時,設計可重復利用,而且通過集成強大的圖形引擎到 FPGA 降低了 BOM 成本。
關于SOC基于Linux系統的觸摸屏顯示參考設計可參考 DE1-SoC-MTL2 Control Panel。

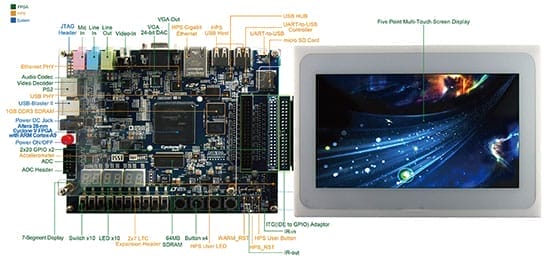

DE1-SoC 開發板
芯片:Cyclone V SE SoC—5CSEMA5F31C6N
-
雙核 ARM Cortex-A9 (HPS)
-
85K 可編程邏輯單元
-
4450K 嵌入式內存
-
6 個分立的鎖相環
-
2 個內存硬件控制器
配置資源
-
FPGA 端配置芯片 – EPCS128
-
內建 USB Blaster II電路 (帶常用的B型USB連接器)
存儲器件
-
FPGA端 64MB (32Mx16) SDRAM
-
HPS 端 1GB (2x256MBx16) DDR3 SDRAM
-
HPS端 microSD card卡槽
外圍設備
-
2個USB 2.0 Host 端口(ULPI 接口,USB A型連接器)
-
UART to USB (USB Mini B型連接器)
-
10/100/1000以太網路接口
-
PS/2 鼠標/鍵盤接口
-
IR 發射器/接收器
-
I2C 多路復用器
連接器
-
兩個 40引腳的GPIO擴展槽
-
一個 10引腳的 ADC 輸入插頭
-
一個LTC 連接器(其中包含一個SPI主模式接口,一個I2C總線,一個GPIO接口 )
顯示
-
24-bit VGA DAC
音頻
-
24-bit CODEC, 帶有Line-in,line-out和microphone-in 三個插孔
視頻輸入
-
TV 解碼器 (NTSC/PAL/SECAM) 以及 Video-in 接頭
ADC
-
采樣頻率: 500 KSPS
-
通道數: 8
-
分辨率: 12-bit
-
模擬電壓輸入范圍 : 0 ~ 4.096 V
開關,按鈕,LED 燈
-
5 個用戶按鍵(FPGA 端 4 個, HPS端 1 個)
-
FPGA端 10 個用戶開關
-
11個用戶LED燈 (FPGA 端 10 個, HPS端 1 個)
-
2個HPS 復位按鈕(HPS_RESET_n 和 HPS_WARM_RST_n)
-
6個 7段數碼管顯示
傳感器
-
HPS 端 G-Sensor
電源
-
12V DC 輸入
電容式多點觸控屏
LCD 顯示
-
7-inch TFT LCD 分辨率800*480
-
16 million colors (8-bit RGB)
-
LED 背光
電容屏多點觸控
-
5點觸控
-
I2C 接口
-
支持手勢識別

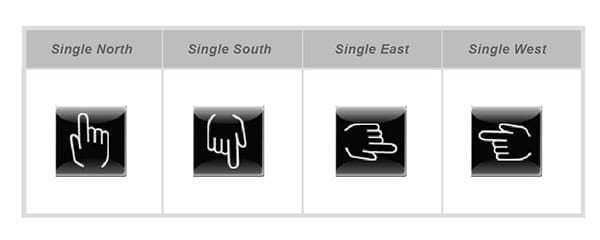

手勢表格
-
One Point
-
Two Point

芯片:Cyclone V SE SoC—5CSEMA5F31C6N
- 雙核 ARM Cortex-A9 (HPS)
- 85K 可編程邏輯單元
- 4450K 嵌入式內存
- 6 個分立的鎖相環
- 2 個內存硬件控制器
配置資源
- FPGA 端配置芯片 – EPCS128
- 內建 USB Blaster II電路 (帶常用的B型USB連接器)
存儲器件
- FPGA端 64MB (32Mx16) SDRAM
- HPS 端 1GB (2x256MBx16) DDR3 SDRAM
- HPS端 microSD card卡槽
外圍設備
- 2個USB 2.0 Host 端口(ULPI 接口,USB A型連接器)
- UART to USB (USB Mini B型連接器)
- 10/100/1000以太網路接口
- PS/2 鼠標/鍵盤接口
- IR 發射器/接收器
- I2C 多路復用器
連接器
- 兩個 40引腳的GPIO擴展槽
- 一個 10引腳的 ADC 輸入插頭
- 一個LTC 連接器(其中包含一個SPI主模式接口,一個I2C總線,一個GPIO接口 )
顯示
- 24-bit VGA DAC
音頻
-
24-bit CODEC, 帶有Line-in,line-out和microphone-in 三個插孔
視頻輸入
-
TV 解碼器 (NTSC/PAL/SECAM) 以及 Video-in 接頭
ADC
- 采樣頻率: 500 KSPS
- 通道數: 8
- 分辨率: 12-bit
- 模擬電壓輸入范圍 : 0 ~ 4.096 V
開關,按鈕,LED 燈
- 5 個用戶按鍵(FPGA 端 4 個, HPS端 1 個)
- FPGA端 10 個用戶開關
- 11個用戶LED燈 (FPGA 端 10 個, HPS端 1 個)
- 2個HPS 復位按鈕(HPS_RESET_n 和 HPS_WARM_RST_n)
- 6個 7段數碼管顯示
傳感器
-
HPS 端 G-Sensor
電源
-
12V DC 輸入
LCD 顯示
- 7-inch TFT LCD 分辨率800*480
- 16 million colors (8-bit RGB)
- LED 背光
- 5點觸控
- I2C 接口
- 支持手勢識別
手勢表格
- One Point
- Two Point
No | 產品名稱 | 售價(RMB) |
---|---|---|
1. |
[DE1-SoC-MTL2] The DE1-SoC-MTL2 Development Kit
產品編號: K0159
![]() |
xxx |
2. |
[DE1-SoC-MTL2] The DE1-SoC-MTL2 Development Kit (教育版)
產品編號: K0159
![]() |
xxx |
Documents
標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
---|---|---|---|---|
DE1-SoC Use rManual (rev.E Board) | 1.2.2 | 6480 | 2015-01-16 |
![]() |
DE1-SoC User Manual(rev.C/rev.D Board) | 1.1 | 10829 | 2014-12-22 |
![]() |
DE1-SoC-MTL2 User Manaul | 2701 | 2014-12-22 |
![]() |
