【VEEK-MT2S】 The VEEK-MT2S Development Kit

  • 產品型號： VEEK-MT2S
  • 產品品牌： TERASIC友晶科技/Intel FPGA
  • 產品規格： Cyclone V SX SoC—5CSXFC6D6F31C6N
  • 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
  • 咨詢熱線：18062095810

VEEK-MT2S 開發板是一個綜合性的設計環境，它嵌入了開發人員創建處理系統所需要的所有東西。VEEK-MT2S 開發板為嵌入式軟件和硬件的廣泛應用開發提供了一個集成性的平臺包括硬件，設計工具，參考設計等。這個完整的集成工具包可以讓開發人員快速定制他們的處理器和 IP 以符合他們特定的應用。VEEK-MT2S 是由配備有 Altera Cyclone® V SX SoC FPGA 芯片的 DE10-Standard 開發板和本身支持觸控和手勢功能的電容式液晶多媒體彩色觸控面板組成。

VEEK-MT2S 開發板提供的一體化嵌入式解決方案結合了液晶觸控面板和數字圖像模塊，給嵌入式開發人員的的多媒體應用開發提供了一個擁有無法匹敵處理性能的理想平臺。開發人員將會從使用 FPGA 嵌入式處理系統中受益，比如可以降低設計風險，避免產品過時，設計可重復利用，而且通過集成強大的圖形引擎到 FPGA 降低了BOM 成本。

關于SOC基于Linux系統的觸摸屏顯示參考設計可參考VEEK-MT2S Control Panel。

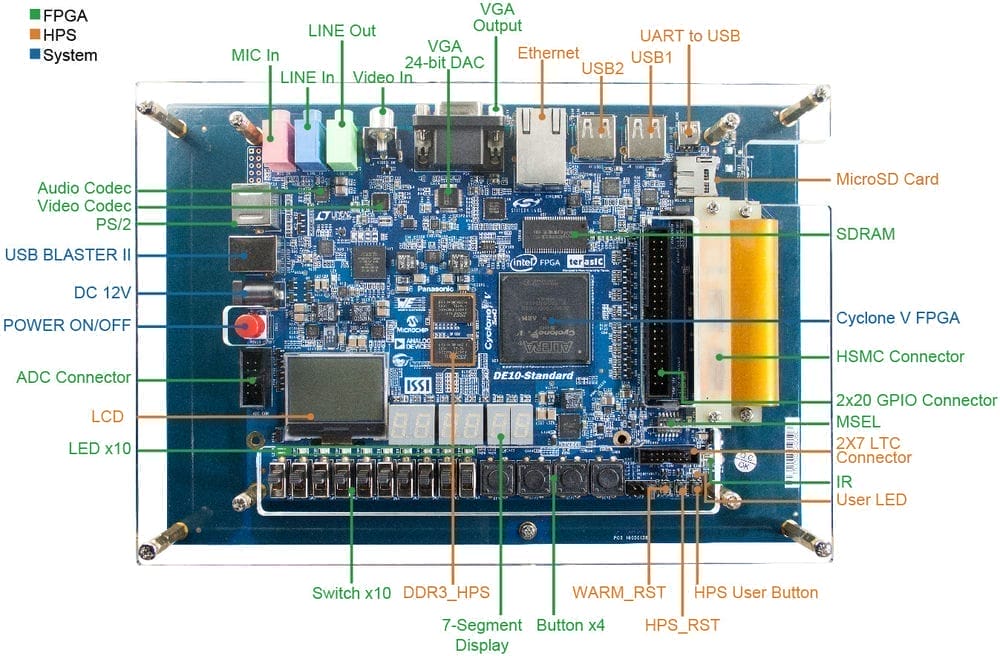

DE10-Standard開發板

Cyclone V SX SoC—5CSXFC6D6F31C6N

  • HPS端ARM Cortex-A9雙核處理器
  • 110K個LE
  • 5761Kbits嵌入式存儲
  • 6個FPGA PLL
  • 2個硬件存儲控制器

配置與調試

  • FPGA端串行配置芯片EPCS128
  • 板載USB Blaster II（普通B型USB連接頭）

存儲器件

  • FPGA端64MB(32Mx16)SDRAM
  • HPS端1GB(2x256Mx16)DDR3 SDRAM
  • HPS端Micro SD卡槽

外圍設備

  • HPS端2個USB 2.0 Host端口(ULPI接口配備USB A型連接頭）
  • HPS端UART轉USB（USB Mini B型連接頭）
  • HPS端10/100/1000以太網接口
  • PS/2 鼠標/鍵盤連接器
  • IR 收發器
  • I2C多路復用器

連接頭

  • 1個HSMC連接頭（用于MTLC2）
  • 1個40引腳擴展接口
  • 1個10引腳ADC輸入接口
  • 1個LTC連接頭(1個SPI Master，1個I2C總線和1個GPIO接口）

顯示器

  • 24bit VGA DAC
  • HPS端128x64點陣式背光LCD 顯示屏

音頻

  • 24-bit CODEC，line-in、line-out、microphone插孔

視頻輸入

  • TV 譯碼器(NTSC/PAL/SECAM) 和 TV 輸入連接頭

模數轉換器

  • 轉換速率：500 Ksps
  • 8 通道
  • 分辨率：12 bits
  • 模擬輸入范圍：0 ~ 4.096 V

開關、按鈕、指示器

  • 5個按鍵(FPGA 端4個, HPS 端1個)
  • FPGA端10個開關
  • 11個LED(FPGA端10個, HPS端1個)
  • 2個HPS重置按鈕 (HPS_RESET_n 和 HPS_WARM_RST_n)
  • 6個七段數碼顯示管

傳感器

  • HPS端重力傳感器

電源

  • 12V直流電源輸入

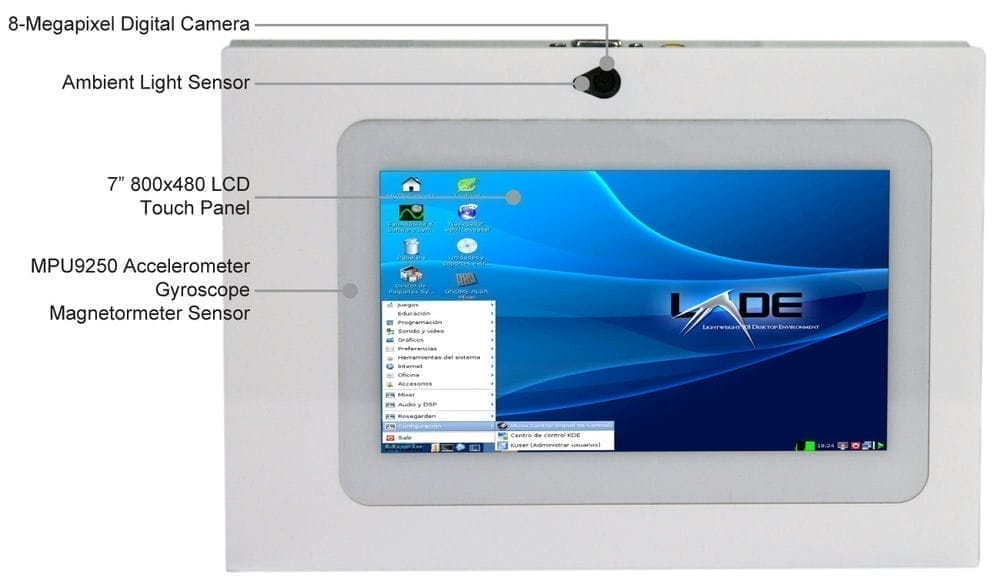

電容式多點觸控屏

LCD顯示器

  • 7-inch TFT LCD 分辨率800*480
  • 16 million colors (8-bit RGB)
  • LED背光

電容屏多點觸控

  • 5點觸控
  • I2C 接口
  • 支持手勢識別

手勢表格

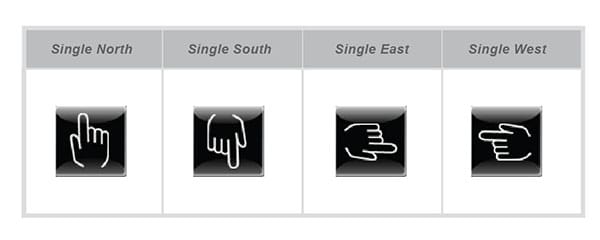

  • 一點

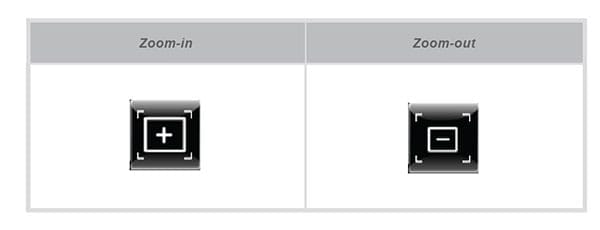

  • 兩點

800萬像素?cái)?shù)字圖像傳感器

  • 有效像素3264H x 2448V，拜爾顏色(Bayer Pattern)排列
  • 靈敏度 940mV/Lux-sec
  • 支持手勢識別

環境光檢測傳感器

  • 在不同的照明條件下精確照明測量
  • 可編程中斷
  • 16位數字輸出，I2C fast-mode，400KHz
  • 可編程模擬增益和積分時間
  • 50/60Hz 照明紋波抑制

MPU9250加速計特性

  • 數字輸出三軸加速度計
  • 可編程滿刻度范圍±2g，±4g，±8g ，±16g 集成16位
  • 自檢測

MPU9250 陀螺儀特性

  • 數字輸出X，Y和 Z 軸角速率傳感器
  • 用戶可編程滿刻度范圍±250，±500，±1000和±2000°/sec 集成16位ADC
  • 自檢測

MPU9250磁力計特性

  • 3軸硅單片霍爾磁傳感器和磁集中器
  • 寬動態量測范圍和較低電流消耗的高分辨率
  • 輸出數據分辨率14 bit (0.6μT/LSB) 或者 16 bit (15μT/LSB)
  • 滿刻度測量范圍是 ±4800μT
  • 磁力計正常工作電流：280μA，8Hz重復率
  • 自檢功能與內部磁源來確認終端產品上磁傳感器的操作




  • Size： 157.56X227.97mm




  • Size： 157.56X227.97mm

No 產品名稱 售價(RMB)
1. [VEEK-MT2S] The VEEK-MT2S Development Kit
產品編號: K0161  重量: 3,300g
 xxx
2. [VEEK-MT2S] The VEEK-MT2S Development Kit (教育版)
產品編號: K0161  重量: 3,300g
 xxx

Documents

標題 版本 檔案大小(KB) 新增日期 下載
VEEK-MT2S User Manual 1.0 3799 2017-05-05

CD-ROM

標題 版本 檔案大小(KB) 新增日期 下載
VEEK-MT2S CD-ROM 1.0.1   2017-06-06


Linux BSP (Board Support Package): MicroSD Card Image

標題 版本 檔案大小(KB) 新增日期 下載
Linux LXDE Desktop (Kernel 4.5) 1.2    2017-06-06
