【ADC-SoC】TERASIC友晶 ADC-SoC Board (USA)
- 產品型號： ADC-SoC
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Altera Cyclone? V SE 5CSEMA4U23C6N device
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
ADC-SoC 是一片內建雙通道高速ADC 功能的SoC FPGA 主板, 此主卡是以 Terasic DE0-Nano-SoC 主板為基礎下, 把 DCC (AD/DA Data Conversion Card) 子卡上的高速ADC 電路內建于主卡上. 非常適合于需要高速ADC 應用 的系統.
內建的雙通道ADC , 每個通道有14-bit 解析度, sample rate 可高達150MSPS(Mega-Samples Per Second) .
The ADC-SoC board has many features that allow users to implement a wide range of designed circuits, from simple circuits to various multimedia projects.

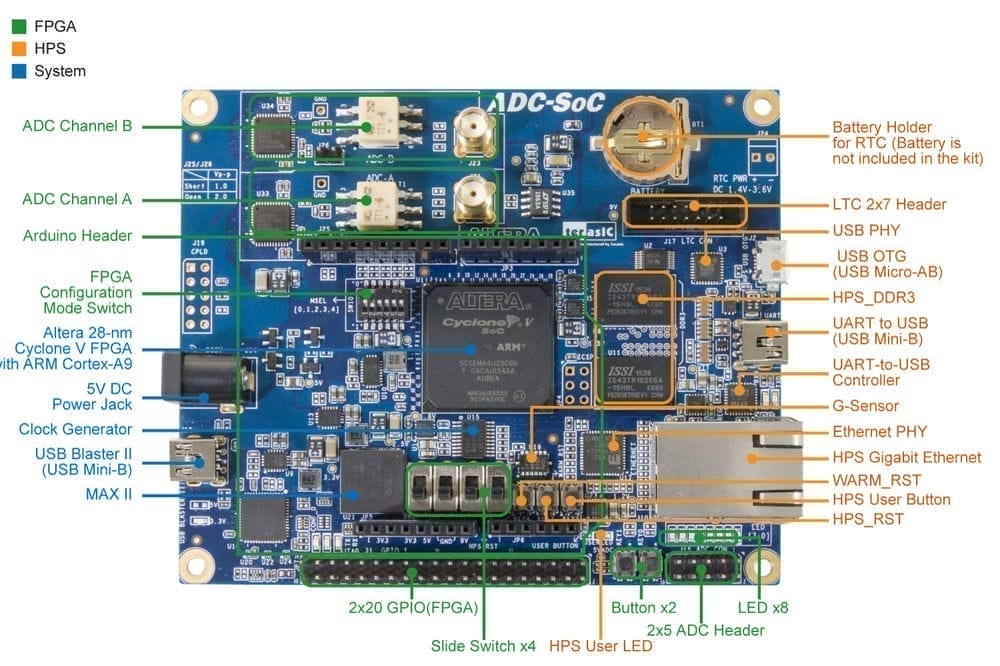

The following hardware is provided on the board:
FPGA Device
- Altera Cyclone® V SE 5CSEMA4U23C6N device
- Serial configuration device – EPCS128
- USB-Blaster II onboard for programming; JTAG Mode
- 2 push-buttons
- 4 slide switches
- 8 green user LEDs
- Three 50MHz clock sources from the clock generator
- One 40-pin expansion header
- One Arduino expansion header (Uno R3 compatibility), can connect with Arduino shields
- One 10-pin Analog input expansion header (shared with Arduino Analog input)
- A/D converter, 4-pin SPI interface with FPGA
- Two 14-bit AD Converters with 150 MBPS
HPS (Hard Processor System)
- 925MHz Dual-core ARM Cortex-A9 processor
- 1GB DDR3 SDRAM (32-bit data bus)
- 1 Gigabit Ethernet PHY with RJ45 connector
- USB OTG Port, USB Micro-AB connector
- Micro SD card socket
- Accelerometer (I2C interface + interrupt)
- UART to USB, USB Mini-B connector
- Warm reset button and cold reset button
- One user button and one user LED
- LTC 2x7 expansion header
- On-Board RTC (Real-Time Clock)
HIgh Speed AD (Analog-to-Digital) Conversion
- Two channels
- 14-bit resolution
- Up to 150MSPS (Mega-Samples per Second)

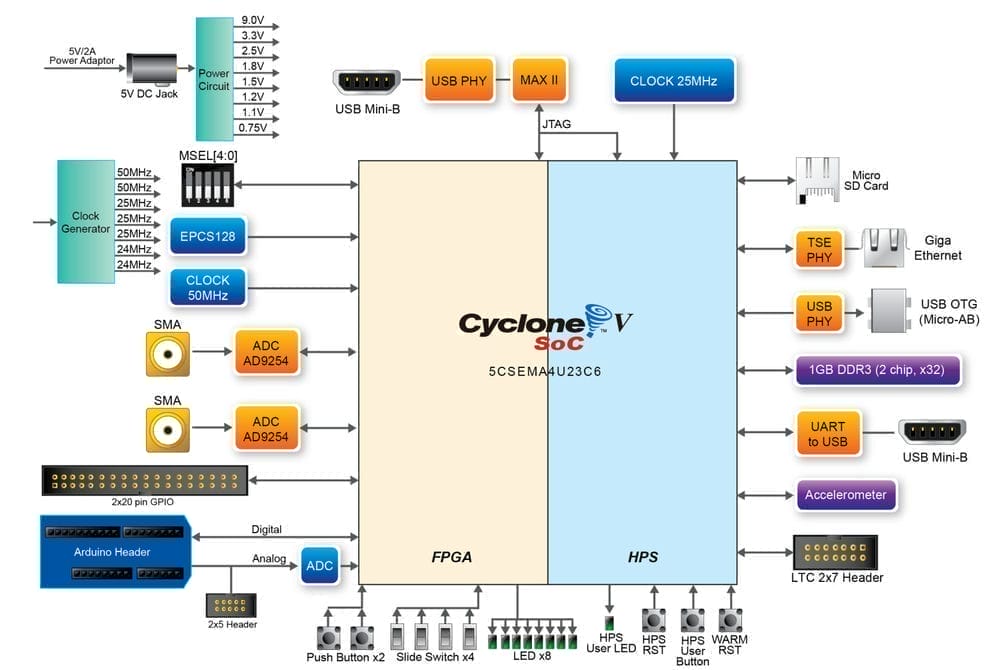

Block Diagram of the ADC-SOC Board
Size：88.6x106.9mm
- Size：88.6x106.9mm
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[ADC-SoC]ADC-SoC Board (USA)
產品編號: P0435
 重量: 600g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| ADC-SoC User Manual | 1.0 | 6920 | 2017-07-28 |
 |
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| ADC-SoC CD-ROM | 1.0.4 | 2017-07-28 |
Linux BSP (Board Support Package): MicroSD Card Image
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Linux Console (kernel 3.13) | 1.1 | 2017-07-28 |
