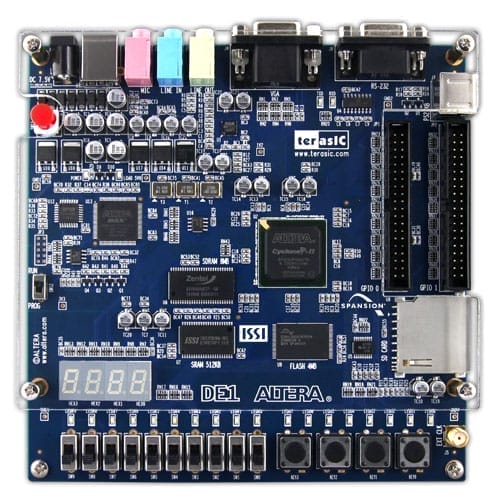

【DE1】TERASIC友晶Altera DE1 多媒體開發平臺
- 產品型號： DE1
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Cyclone II 2C20 FPGA
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
Altera DE1教育開發板的目的，是為多媒體、存儲和網絡等的先進設計，提供易于開發的理想工具。硬件和 CAD 工具上的先進技術，使設計者能在各種領域上使用。DE1提供了一應俱全的功能，十分適合用于各大專院校的課程教學，以及各種復雜數字系統設計項目的發展。Altera 提供了一系列DE1板的課程教材，包括講義、實驗室練習和說明示范。
-
FPGA
-
Cyclone II 2C20 FPGA
-
20,000 LEs (邏輯單元)
-
內存
-
SDRAM
-
1個 8-Mbyte SDRAM
-
Flash memory
-
4-Mbyte Flash 內存
-
512Kbyte (256Kx16) SRAM
-
SD card socket
-
支持SPI 以及 SD 1-bit 兩種SD Card 讀取模式
-
界面
-
內建 USB Blaster 電路
-
內建USB Blaster 使用于FPGA 程序下載或控制
-
支持 JTAG 與 AS 模式
-
Altera 序列配置器
-
Altera EPCS4 序列EEPROM
-
按鈕與滑動開關
-
4個按鈕
-
滑動開關
-
10 個滑動開關
-
人機界面
-
8 個綠色LEDs
-
10 個紅色LEDs
-
4 個七段顯示器
-
Clock 輸入
-
50MHz 振蕩器
-
24MHz 振蕩器
-
27MHz 振蕩器
-
VGA 輸出
-
4-bit 電阻式 DAC (數字模擬轉換)
-
Audio 輸入與輸出
-
24-bit CD 質量的輸入、輸出與麥克風輸入接頭
-
序列接頭
-
一組 RS-232 訊號接頭
-
一組 PS/2訊號接頭
-
兩組40個接腳擴充槽
-
72 個 3.3V I/O 接腳以及8個電源與接地接腳
-
用于40個接腳擴充槽的排線可利用 IDE 硬盤專用的40個接腳的排線
-
Size：153*153 mm
-
Cyclone II 2C20 FPGA
- 20,000 LEs (邏輯單元)
- SDRAM
- 1個 8-Mbyte SDRAM
- Flash memory
- 4-Mbyte Flash 內存
- 512Kbyte (256Kx16) SRAM
- SD card socket
- 支持SPI 以及 SD 1-bit 兩種SD Card 讀取模式
-
內建 USB Blaster 電路
- 內建USB Blaster 使用于FPGA 程序下載或控制
- 支持 JTAG 與 AS 模式
-
Altera 序列配置器
- Altera EPCS4 序列EEPROM
-
按鈕與滑動開關
- 4個按鈕
-
滑動開關
- 10 個滑動開關
-
人機界面
- 8 個綠色LEDs
- 10 個紅色LEDs
- 4 個七段顯示器
-
Clock 輸入
- 50MHz 振蕩器
- 24MHz 振蕩器
- 27MHz 振蕩器
-
VGA 輸出
- 4-bit 電阻式 DAC (數字模擬轉換)
-
Audio 輸入與輸出
- 24-bit CD 質量的輸入、輸出與麥克風輸入接頭
-
序列接頭
- 一組 RS-232 訊號接頭
- 一組 PS/2訊號接頭
-
兩組40個接腳擴充槽
- 72 個 3.3V I/O 接腳以及8個電源與接地接腳
-
用于40個接腳擴充槽的排線可利用 IDE 硬盤專用的40個接腳的排線
- Size：153*153 mm
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[DE1] Altera DE1 Development and Education Board
產品編號: P0528
 重量: 1,000g |
xxx |
| 2. |
[DE1] Altera DE1 Development and Education Board (教育版)
產品編號: P0528
重量: 1,000g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE1 Board Introduction | 929 | 2006-10-12 |
 |
|
| Getting Started User Manual | 1018 | 2360 | 2006-10-12 |
|
Project
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE1 SD Card Music Player (fixed) | 1018 | 2006-12-29 |
 |
|
| DE1 Music Synthesizer Source Code | 236 | 2006-11-16 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE1 CD-ROM | 1.0.2 | 2015-12-30 | ||
| DE1 Control Panel | 2.1.0 | 2015-12-30 |
