【EK-10CL025U256】Intel Cyclone 10 LP FPGA Evaluation Kit
- 產品型號： EK-10CL025U256/C10EFP-LP（Part No:T0522）
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： 10CL025YU256I7G (25K LE)
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
歡迎開發人員和創客了解低功耗可編程門陣列的出色靈活性。英特爾 Cyclone 10 LP 評估套件可提供一款簡單易用的平臺，用于評估英特爾 Cyclone 10 LP FPGA 技術和英特爾 Enpirion 穩壓器。
這款評估主板可幫助您：
開發適用于英特爾 Cyclone 10 LP 設備的設計
通過 Arduino UNO R3 護罩、PMOD、GPIO 或以太網接頭連接其他功能或設備
測量主要英特爾 Cyclone 10 LP FPGA 的電源 重復利用該套件的 PCB 原理圖和設計文件快速開始設計
無論您是 FPGA 開發人員，軟件開發人員，創客，經驗豐富的物聯網 (IoT) 開發人員，編碼菜鳥，還是僅僅對 FPGA 好奇，我們希望提供實用的信息，幫助大家輕松玩轉英特爾 Cyclone 10 LP FPGA 評估套件。
評估套件內容
英特爾 Cyclone 10 LP
FPGA P/N：10CL025YU256I7G (25K LE)
英特爾 MAX 10 FPGA、預編程系統管理器 ASSP 功能（無需用戶重復編程）
板載 USB Blaster II
SystemMAX 控制器
可編程時鐘調整
測量主要英特爾
Cyclone 10 LP FPGA 電源軌的電流
Arduino 模擬輸入以及轉換為數字信號
P/N：10M08SAU169C8G
8K LE、單電源、1 ADC（帶 9 條輸入通道）
Enpirion 負載點 (PoL) 同步穩壓器（帶集成電感器）：
EN5339QI，3A
EN5329QI，2A
EP5358LUI，600mA，2 個
HyperRAM*
128 兆位 8 位寬 HyperRAM 內存
100 MB 吞吐量，僅適用于 400 LE 和 12 I/O 的情況
Open Core 許可證可用于評估
HyperBus 內存控制器 IP，由 Synaptic 實驗室 提供
10/100/1000Mbps 以太網
英特爾 XWAY PHY11G PEF7071
RGMII 接口，連接英特爾 Cyclone 10 LP FPGA（以 MAC 形式）
MDC/MDIO，用作管理界面
RJ-45，支持以太網線纜
12 針腳 Digilent Pmod* 可兼容接頭
請參考 Pmod* 可兼容擴展卡
Arduino 接口
可兼容 Arduino UNO R3
Arduino 護罩可用于該 Arduino 接口
用戶 GPIO
2x20 擴展 GPIO 接頭，其中 36 個 GPIO 信號發往 100mil 接頭
單端 IO，基于 3.3 VCCIO
LED
藍色電源 LED x1
黃色配置 LED x1
綠色用戶 LED x4
按鈕
FPGA 重置按鈕 x1
FPGA 復位按鈕 x1
用戶按鈕 x4
4 位 DIP 交換機
1 位虛擬 JTAG 旁路
3 位用戶 DIP 交換機
配置
板載 USB Blaster II 編程
外部 2x5 JTAG 接頭
AS x1 配置（通過板載閃存 (EPCQ64)）
時鐘
固定 50MHz 時鐘，至英特爾 Cyclone 10 LP FPGA 和英特爾 MAX 10 FPGA
125MHz 以太網時鐘，至英特爾 Cyclone 10 LP FPGA（可編程）
50MHz HyperRAM 時鐘，至英特爾 Cyclone 10 LP FPGA（可編程）
可編程時鐘，至英特爾 Cyclone 10 LP FPGA
電源
通過 USB 或適配器通電
USB 端口，與 USB Blaster II Mini-B 接頭共用 AC-DC
(5V) 適配器（不隨套件發運）
英特爾 Cyclone 10 LP FPGA 電源測量功能
英特爾 MAX10 FPGA ADC，測量特定英特爾 Cyclone 10 LP FPGA 電源軌的電流
手動測量其他英特爾 Cyclone 10 LP FPGA 電源軌的電壓和電流

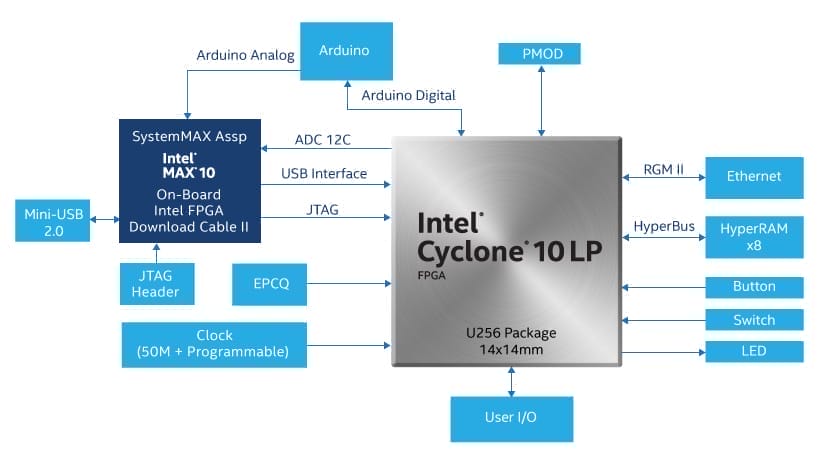

Intel® Cyclone® 10 LP FPGA Evaluation Kit - Block Diagram
| No | 產品名稱 | Feature | 售價(RMB) |
|---|---|---|---|
| 1. |
[C10EFP-LP] Intel® Cyclone® 10 LP FPGA Evaluation Kit
產品編號: T0522  重量: 200g | xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| User Guide |
1  | 2017-10-12 |  | |
| Schematic |
1 | 2017-10-12 | | |
| Kit Collateral (zip) | | 2017-10-12 |  |
