【DE2-115】TERASIC友晶Altera DE2-115 教育開發平臺
- 產品型號： DE2-115
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Cyclone? IV EP4CE115
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
DE2 系列平臺一直位居于國內外 FPGA 教育開發平臺的領先地位。因其擁有適應各種應用需求的豐富接口及工業等級的設計資源，成為全球 1000 所名校實驗室中的首選。延續 DE2 系列開發平臺之領先和成功，友晶科技推出最新款搭載 Cyclone IV E 芯片之 DE2-115 開發平臺。此款開發平臺不僅提供客戶一個低功耗，豐富邏輯資源，大容量存儲器以及 DSP 功能的選擇，更因?yàn)槲覀兞私饪蛻魧σ苿?dòng)視頻、語音、數據接入及高品質圖像渴望，而搭配了豐富的外圍接口，滿足各類型開發之需求。
DE2-115 開發平臺所配備之 Cyclone IV EP4CE115 為 Cyclone IV FPGA 系列之最大器件。此芯片具有 114,480 個邏輯單元（LEs）、高達 3.9 Mbits 的隨機存儲器、內嵌266個 乘法器，以及低功耗等特質。為您的設計提供最強大的心臟。
接口部分除了承襲廣受歡迎的 DE2 系列多媒體開發平臺界面外, 還新增了接口以支持包括千兆以太網（GbE）在內的主流協議。HSMC 插槽提供通過 HSMC 子卡和電纜之附加功能和連接。亦可通過 HSMC 電纜將多片的 FPGA 板上透過 HSMC 插槽連接起來，以實現大型的 ASIC 原型開發之需求。

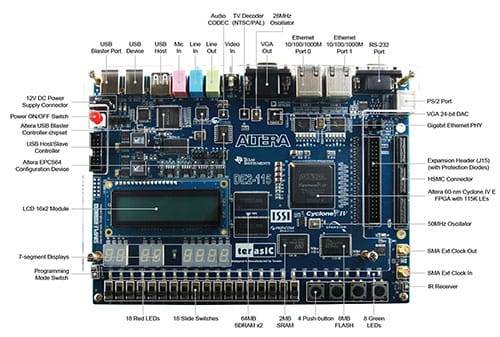

Cyclone® IV EP4CE115
- 114,480 logic elements (LEs)
- 3,888 Embedded memory (Kbits)
- 266 Embedded 18 x 18 multipliers
- 4 General-purpose PLLs
- 528 User I/Os
配置芯片與 USB Blaster 電路
- EPCS64 配置芯片
- 內建 USB Blaster 電路
- 支持 JTAG 與 AS 模式
內存
- 128MB (32Mx32bit) SDRAM
- 2MB (1Mx16) SRAM
- 8MB (4Mx16) Flash with 8-bit mode

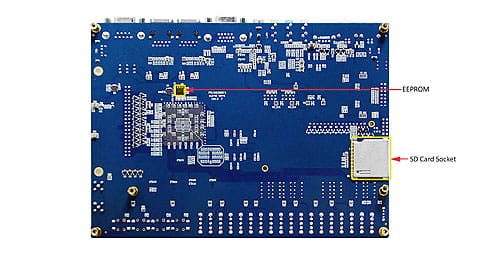

- 32Kbit EEPROM
滑動開關和 LED 指示器
- 18 個滑動開關和 4 個按鈕
- 9 個綠色LEDs, 18 個紅色 LEDs
- 8 個七段顯示器
Audio
- 24-bit CD 質量編碼器與解碼器
- 輸入、輸出與麥克風輸入接頭
Display
- 16x2 LCD module
On-Board Clocking Circuitry
- 3 個 50MHz 振蕩器時鐘輸入
- SMA 接頭(external clock input/output)
SD Card Socket
- 支持 SPI 以及 SD 1-bit 兩種 SD Card 讀取模式
2 個千兆以太網接口
- 高度集成的 10/100/1000M 網絡芯片
- 支持工業以太網 IP 核
172-pin High Speed Mezzanine Card (HSMC)
- 用戶可配置的 I/O 標準（電壓標準：3.3/2.5/1.8/1.5V）
USB Type A and B
- 支持 USB 2.0 標準的 USB 主/從控制器
- 支持全速和低速數據傳輸
- 立即可用的 PC 端驅動程序
40 引腳 GPIO 擴充槽
- 用戶可配置的 I/O 標準（電壓標準：3.3/2.5/1.8/1.5V）
VGA 輸出
- VGA DAC (high speed triple DACs)
DB-9 Serial Connector
- 帶傳輸控制信號的全功能 RS-232 端口
PS/2 Connector
- 提供 PS/2 鼠標和鍵盤到 DE-115 的連接
Remote Control
- 紅外接收模塊
TV-in Connector
- TV 全制式解碼芯片（NTSC/PAL/SECAM）
Power
- 桌面型 DC 適配器
- 開關型降壓穩壓芯片 LM3150MH
Connectivity

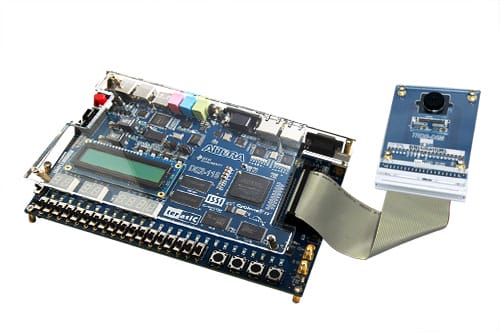

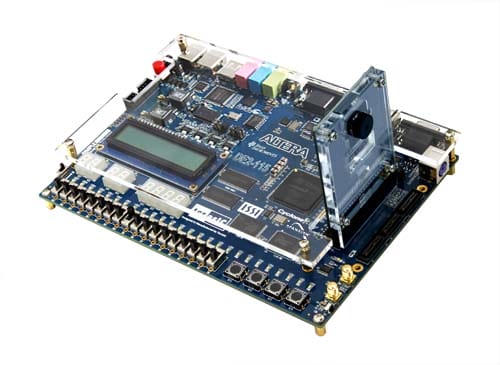

D5M 接口連接示意圖
- D5M 與 DE2-115 連接示意圖

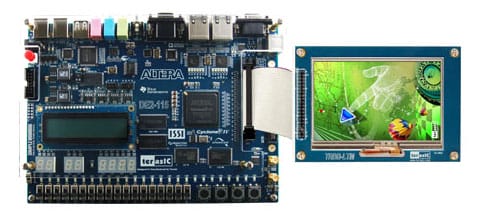

LTM接口連接示意圖
- LTM 與 DE2-115 連接示意圖

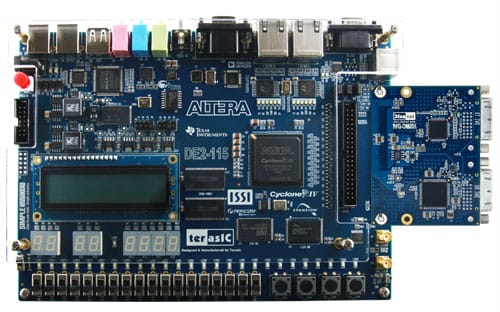

DVI-HSMC 接口連接示意圖
- DVI-HSMC 與 DE2-115 連接示意圖

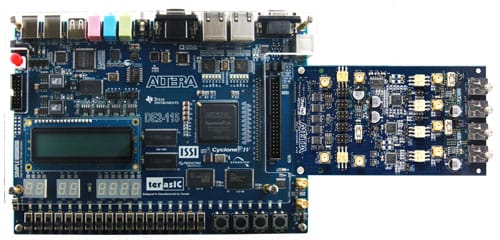

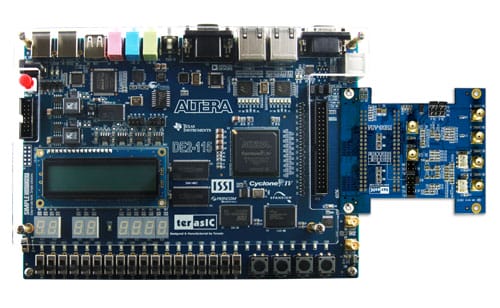

ADA-HSMC 接口連接示意圖
- ADA-HSMC 與 DE2-115 連接示意圖
DCC-HSMC 接口連接示意圖
- DCC-HSMC 與 DE2-115 連接示意圖

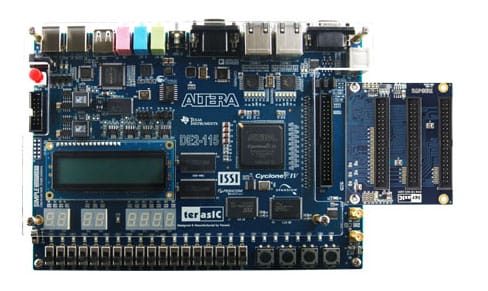

HTG(M) 接口連接示意圖
- HTG(M) 與 DE2-115 連接示意圖

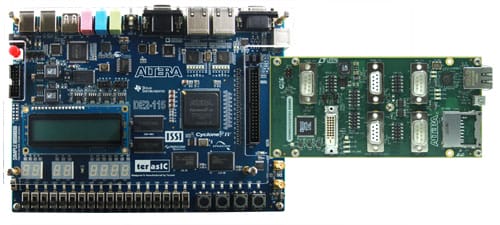

COMM 接口連接示意圖
- COMM 與 DE2-115 連接示意圖
- Size：210.8*156 mm
主產品訂購
| No | 產品名稱 | 料號 | 售價(RMB) |
|---|---|---|---|
| 1. |
[DE2-115] Altera DE2-115 Development and Education Board
產品編號: P0059
 重量: 1,200g |
xxx | |
| 2. |
[DE2-115] Altera DE2-115 Development and Education Board (教育版)
產品編號: P0059
重量: 1,200g |
xxx |
選購配件 (如需選購, 請與主產品同時訂購)
| No | 配件名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[HSMC-ICB] Industrial Communication Board
產品編號: P0060
重量: 500g |
xxx |
| 2. |
[HSMC_DLP]HSMC Debug & Loopback Connector Package
產品編號: P0057
重量: 500g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE2-115用戶手冊 | 2.3 | 14048 | 2017-08-14 |
 |
| DE2-115 User Manual | 9021 | 2013-11-21 |
|
|
| DE2-115_FAQ_v1.1 | 198 | 2012-06-07 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DE2-115 CD-ROM (Cypress USB) | 3.0.3 | 2017-08-14 | ||
| DE2-115 Contro lPanel | 2.2.0 | 2015-03-27 |
 |
|
| DE2-115 System Builder | 2.0.1 | 2014-10-03 | ||
| DE2-115 CD-ROM (NXP USB) | 1.0.6 | 2013-05-21 |
