【TEK/TSOM】友晶Terasic SoC 系統模塊評估板
- 產品型號： TEK/TSOM
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： FPGA: Cyclone V SE 5CSEBA6U23I7NDK (110K LEs)
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
解鎖人工智能 和物聯網的強大功能是改進系統工程和加速當今物聯網開發創新（從工業 4.0 到V2X（Vehicle-to-Anything )）的關鍵。Terasic 的 TSoM是專為下一代物聯網創新而設計的，它憑借硬件和軟件的可程序設計性，使其具有出色的靈活性和可擴展性，可滿足物聯網應用的關鍵需求。
TSoM 是一款由最新的Cyclone® V SoC FPGA驅動的袖珍型模組。開發板本身利用 ARM 雙核 Cortex-A9 CPU 和 110K FPGA 邏輯單元實現最低的系統成本和電源效率。開發板配備了高達8GB eMMC 閃存，并且在 FPGA 和 HPS 端分別配備了 1GB DDR3 內存，非常適合為各種嵌入式應用程序構建高帶寬和大容量內存系統。
此外，還設計一款可擴充FPGA I/O的評估板，給開發人員創建了良好的應用環境，供用戶體驗TSoM 的外圍設備，以測試和評估其IO/及性能。選擇 TSoM，利用物聯網數據和人工智能提高整體設備效率!
友晶 SoC 系統模塊評估板
TSoM 模塊
-
FPGA: Cyclone V SE 5CSEBA6U23I7NDK (110K LEs)
-
接口: DDR4 Edge (包括 3.3 v 電源)
-
尺寸: 50 毫米× 70 毫米
FPGA 端
-
DDR3 SDRAM 1GB, 32位- 303MHz (軟IP)
-
15 對 LVDS 發送信號 & 17 對 LVDS 接收信號 & 3 個 GPIO 信號 (總共 67 個 GPIO 引腳 )
-
EPCS64
HPS 端
-
DIP 啟動選擇開關:選擇從 eMMC 或 MicroSD 卡的啟動
-
DDR3 SDRAM 1GB, 32 位- 400MHz
-
USB 2.0 PHY
-
千兆以太網 PHY
-
3.3V GPIO x25 (Can/UART/SPI/I2C/Trace Buses)
-
1.5 v GPI x4 (引腳輸入)
-
eMMC 8GB
軟件支持
-
Linux BSP
-
OpenCL BSP

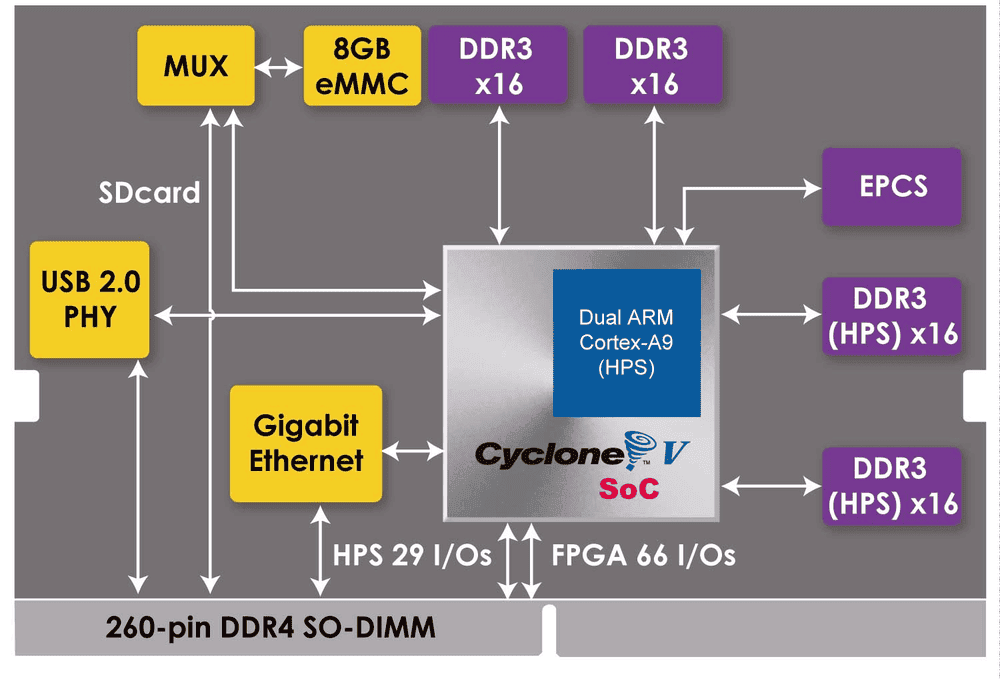

TSoM 模塊框圖
評估板
友晶 SoC 系統模塊(Terasic SoC System on Module) 評估板是由TSoM模塊和底板（TSoM-BB)組成.
TSoM-BB 功能如下 :
系統:
-
電源: 5V 直流電源
-
板載 USB Blaster II
-
用于 TSoM 安裝的 DDR4 插槽
FPGA 端
-
2 個 LED﹐2 個按鍵﹐2 個開關
-
HDMI TX v1.4﹐1080P 全高清﹐兼容 HDCP v1.4
-
2 個 TMD 頭 (支持 16 個 GPIO 信號)
-
ADC﹐8 通道﹐1 2位﹐500Ksps。
HPS 端
-
MicroSD 插槽
-
可選 512Mb QSPI 閃存
-
USB 轉 UART (USB OTG PHY﹐Mini-B 接口)
-
以太網 (RJ45 連接器)
-
USB OTG (Micro-AB 接口)
-
2x13 GPIO (包括 I2C/UART/SPI)﹐兼容樹莓 Pi 擴展口

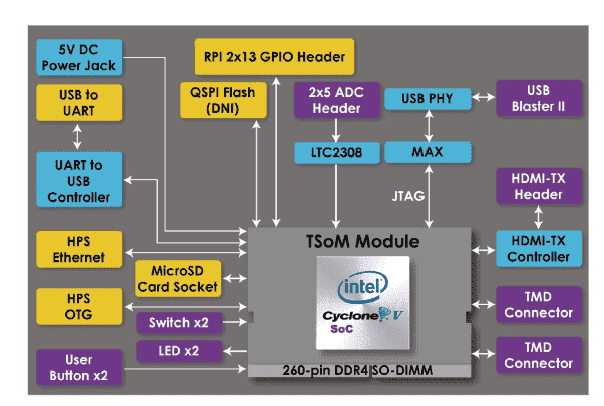

TSoM-BB框圖
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[TEK] Terasic SoC System on Module Evaluation KIT
產品編號: P0581
 重量: 500g |
xxx |
| 2. |
[TSOM] TSOM Module
產品編號: P0553
重量: 100g |
xxx |
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| TSoM User Manual (rev.B Hardware) | 1.2 | 3009 | 2020-04-10 |
 |
| Differences in TSoM Evaluation Kit Revisions | 1.0 | 179 | 2019-07-30 |
|
| Module Schematic | 1.0.0 | 17192 | 2019-07-29 |
|
| TSoM Evaluation Kit User Manual (rev.B Hardware) | 1.1 | 6495 | 2019-07-29 |
|
| TSoM Evaluation Kit User Manual (rev.A Hardware) | 1.0 | 4914 | 2019-03-08 |
|
| TSoM User Manual (rev.A Hardware) | 1.0 | 3100 | 2019-03-08 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| TSoM Evaluation Kit CD (rev.B Hardware) | 1.0.1 | 2020-04-10 | ||
| TSoM Evaluation Kit CD (rev.A Hardware) | 1.0.0 | 2019-03-08 |
Linux BSP (Board Support Package): MicroSD Card Image
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| Linux Console (kernel 4.5) |
1.1  |
2019-07-24 |
