【TSP】Starter Platform for OpenVINO? Toolkit
- 產品型號： TSP
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Cyclone V 芯片
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
Starter Platform for OpenVINO ™ Toolkit 是一款高性價比的 PCIe FPGA 板卡, 采用 Cyclone V GT (或GX) 最大容量 301K LE 的 FPGA, 并支持 PCIe Gen2 x4（GX的器件則支持 PCIe Gen1 x4）。板子上包含 1GB 高速DDR3, 64MB SDRAM, UART to USB 通訊介面, 以及 GPIO 和 Arduino 等擴充接口, 提供了一個具高性能和低功率處理系統的可重構性平臺。
Starter Platform for OpenVINO ™ Toolkit 套件內包含了板子上所有周邊設備的參考設計范例以及詳細的范例說明手冊, 讓開發人員能在最短時間內開始架構所需的系統。
Starter Platform for OpenVINO ™ Toolkit 套件也是一個最經濟實惠的 OpenCL HPC (High Performance Computing) 開發平臺。 Starter Platform for OpenVINO ™ Toolkit 支持 Intel® FPGA OpenCL BSP, 讓開發人員能使用高階語言來進行系統設計, 對運算性能要求較高任務, 能從 PC 主處理器轉載到 FPGA 上處理, 從而提高系統整體效能。
FPGA 器件
-
Cyclone V 芯片
- 301K 邏輯單元
- 13,917 Kbits 嵌入式內存
- 8 個分頻鎖相環
- 2 個硬件存儲控制器
- 9個收發器（GT器件的收發器速度是6.144G，GX的收發器速度是3.125G）
配置與調試
- x4 串行配置芯片– EPCQ256
- 板載 USB-Blaster II (Mini-B 型接口)
存儲器器件
- 64MB (32Mx16) SDRAM
- 1GB (2x256Mx16) DDR3 SDRAM
通訊
- UART 轉 USB（USB Mini-B 型連接頭）
- GT 的器件支持 PCIe Gen2 x4 (GX的器件支持 PCIe Gen1 x4)
擴展接口
-
2 個 40 pin GPIO 接口，每個 GPIO 的屬性為：
- 36 個普通 GPIO PIN
- 支持配置為 8 對 LVDS TX, 8 對 LVDS RX
- 帶二極管保護電路
- 可配置的 I/O 標準為 1.5/1.8/2.5/3.3V
-
1 個 Arduino Uno revision 3 擴展接口
-
Analog ADC
- SPI 接口
- 快速吞吐率：500Ksps
- 8 通道
- 分辨率: 12-bit
- 模擬輸入范圍：0 ~ 4.096 V
- 分辨率: 12-bit
-
Digital IO
- 帶二極管保護電路
-
Analog ADC
- SMA IN/OUT 3.3V 單端輸入輸出
開關、按鈕、指示器
- 5 個用戶按鍵 (4 個普通按鍵, 1 個 CPU_RESET_n)
- 4 個用戶開關
- 4 個LED
- 2 個七段數碼顯示管
電源
- 12V 直流電源輸入
- PCIe 12V 電源輸入
散熱
- 12V 5000 轉風扇

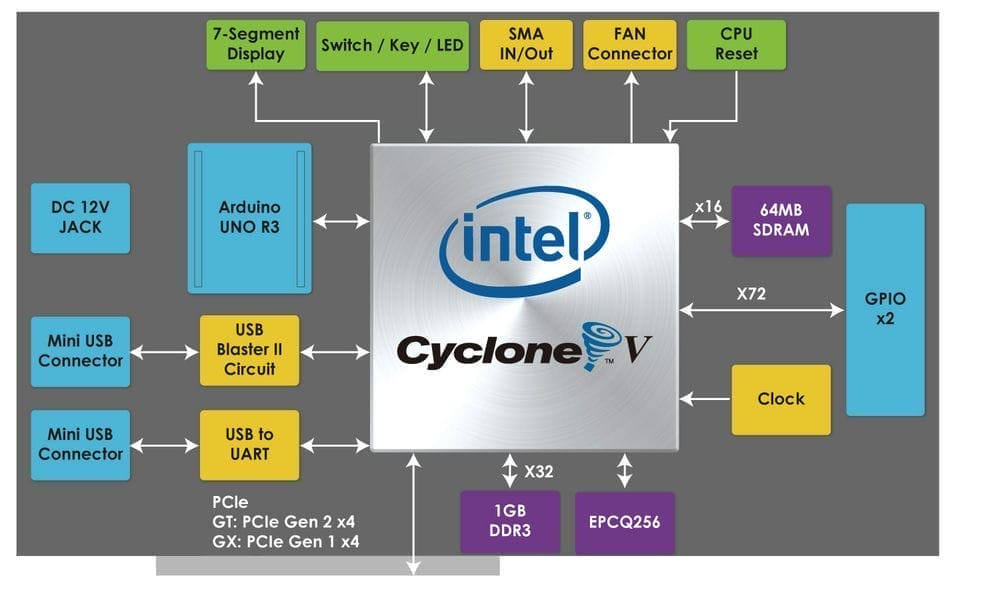

Block Diagram
| No | 產品名稱 | 售價(RMB) |
|---|---|---|
| 1. |
[TSP] Starter Platform for OpenVINO™ Toolkit
產品編號: P0559
 重量: 1,500g |
xxx |
| 2. |
[TSP] Starter Platform for OpenVINO™ Toolkit (教育版)
產品編號: P0559
重量: 1,500g |
xxx |
