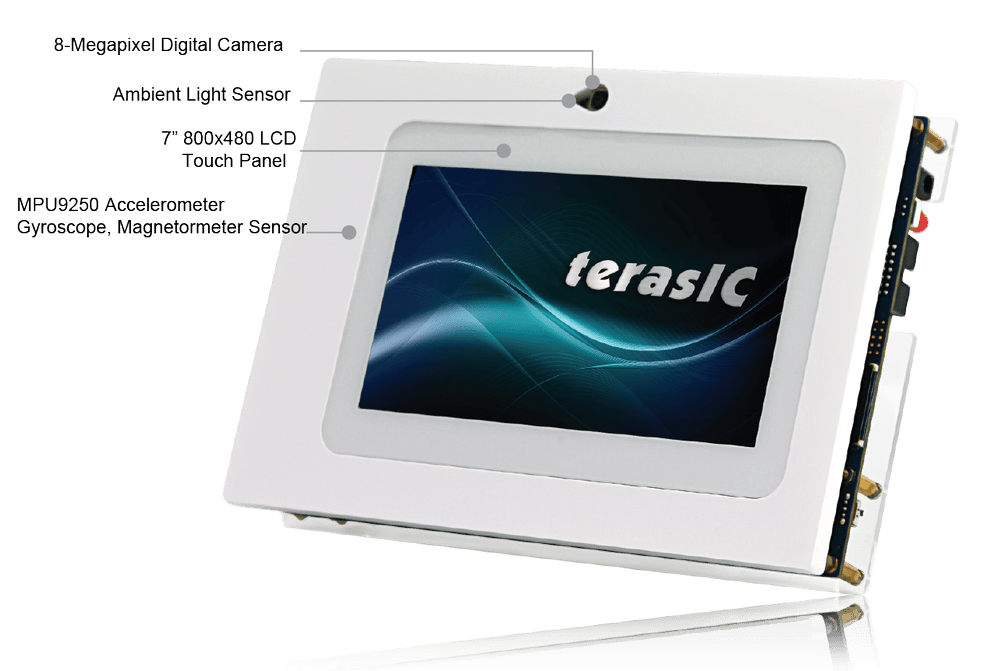

 The Video and Embedded Evaluation Kit - Multi-touch, Second Edition（VEEK-MT2）是一款全新升級的影音嵌入式開發平臺套件。這次升級的重點在于正面 HSMC 介面的支持手勢多點觸控的電容式液晶多媒體觸控彩色面板。LCD的尺寸依舊維持為7吋，但升級支持到五點觸碰。CMOS數字圖像傳感器像素提升至800萬像素并支持自動對焦。在動態追蹤(Motion Tracking)的應用上，除了保留原有的3軸加速器還新添加了陀螺儀及磁力計兩個傳感器，提供了更廣泛的應用可能性。

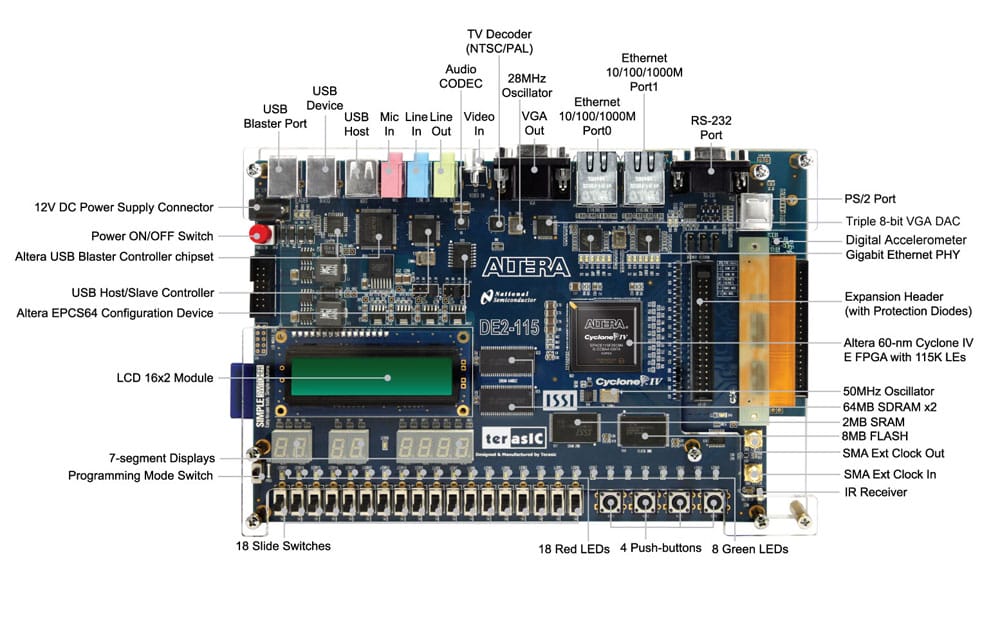

套件背面的FPGA 主板還是為DE2-115 board。除了擁有115K LE 的 Cyclone FPGA，還提供了通信，多媒體，內存等介面。方便使用者能在各種領域進行應用開發。

芯片：Cyclone IV EP4CE115 FPGA

• 114,480 LEs

• 432個 M9K 存儲模塊

• 3,888 Kb 嵌入存儲

• 266個18 x 18嵌入乘法器

• 4個通用PLL

• 528個用戶IO

配置

• EPCS64 串行配置器件

• 板載 USB-Blaster 電路

• 支持JTAG 和AS 配置模式

存儲器件

• 128MB SDRAM

• 2MB SRAM

• 8MB 8位 FLASH

• 32Kb EEPROM

開關和指示器

• 18個開關 4個按鈕

• 18個紅色LED燈 9個綠色LED燈

• 8個7段數碼管顯示


音頻

• 24-bit encoder/decoder (CODEC)

• Line-in, line-out, and 3.5mm jacks

字符顯示器

• 16x2 LCD 屏

板載時鐘電路

• 3個50MHz時鐘輸入

• SMA 接頭（外部輸入輸出時鐘）

SD 卡槽

• 提供SPI 和 4-bit SD的訪問模式

兩個千兆以太網端口

• 集成10/100/1000 以太網

172-pin 標準 HSMC 接口

• 可外擴LCD屏 和 相機模塊

• I/O標準可配置 (電平: 3.3/2.5/1.8/1.5V)

USB Type A and B

• 提供Host和Device控制器，兼容USB 2.0

• 支持Full-speed 和Low-speed 數據傳輸

• 提供PC驅動

40-pin GPIO外擴接口

• IO標準可配置 (電平: 3.3/2.5/1.8/1.5V)

VGA輸出接口

• VGA DAC (high speed triple DACs)

DB-9串行連接器

• RS-232 流控接口

PS/2 連接器

• PS/2 連接器可連接PS/2接口的鼠標和鍵盤


遠程控制

• 紅外接收模塊

TV-in 接口

• TV 解碼芯片(NTSC/PAL/SECAM)

電源

• 12V DC 輸入

• 降壓開關調節芯片 LM3150MH





電容式多點觸控LCD屏

• 7英寸TFT LCD屏，800*480 像素

• 1600萬色(24-bit RGB)

• LED 背光

• 5點電容式觸摸

800萬素?cái)?shù)字圖像傳感器

• 有效像素3,264H x 2,448V，拜爾顏色(Bayer Pattern)排列

• 靈敏度 940mV/Lux-sec

• 用于聚焦控制的音圈電機(Voice Coil Motor)

環境光檢測傳感器

• 在不同的照明條件下精確照明測量

• 可編程中斷

• 16位數字輸出，I2C fast-mode，400KHz

• 可編程模擬增益和積分時間

• 50/60Hz 照明紋波抑制


MPU9250 Nine-Axis 傳感器

加速計功能

• 字輸出三軸加速度計

• 可編程滿刻度范圍±2g，±4g，±8g ，±16g 集成16位

• 自檢測

陀螺儀特性

• 數字輸出X，Y和z軸角速率傳感器

• 用戶可編程滿刻度范圍±250，±500，±1000，and ±2000°/sec 集成16位ADC

• 自檢測

磁力計特性

• 3軸硅單片霍爾磁傳感器和磁集中器

• 寬動態量測范圍和較低電流消耗的高分辨率。

• 輸出數據分辨率14 bit (0.6μT/LSB) 或者 16 bit (15μT/LSB)

• 滿刻度測量范圍是 ±4800μT

• 磁力計正常工作電流：280μA，8HZ重復率

• 自檢功能與內部磁源來確認終端產品上磁傳感器的操作







聯合實驗室成立宗旨
長久以來，只有少數國外名校才能負擔起昂貴的高階 FPGA 開發平臺，以培育其微電子設計人才。有感于此，Altera 積極推行全球大學計劃，希望提供全球大學一套強大完整的硬軟體教材，與各重點大學共建聯合實驗室，透過硬體丶軟體及 IP 的捐贈，讓 Altera 聯合實驗室成為眾多學校的一個彈性教學及開發平臺。不僅增進學校的競爭力，更為全球創造頂尖的系統設計人才！

Altera 聯合實驗室計劃
「Altera 聯合實驗室計劃」 是 Altera 在全球大學計劃的一環，不僅會為大專院校建立一個可以讓教授容易教學的環境，同時更提供方便學生實際演練高階設計的實驗室。在達到 「即教即學」 目的的同時，友晶科技更提供為學校開發數字設計、處理器設計、多媒體及 CAD 等領域之教學課程，并提供許多完整的參考設計及原始代碼，大幅減輕教授工作量并且加速專題、研究完成時間。為使學子快速與世界同步，計劃協助單位友晶科技，更提供教授教材的推薦及技術支持服務。

全球名校的唯一選擇
截至今年為止，Altera 已與全球 500 所大學及研究單位成立了實驗室和培訓中心，提供世界各大學及研究所最尖端之 FPGA / SOPC 技術丶軟硬體開發平臺及豐富教材，大力協助提升教授們的教學研究優勢，并奠定大學生前進工業界的競爭力。

全球超過 40,000 套 Altera DE 系列開發平臺，搭配 Quartus II丶Nios II 及相對應教材，在世界超過 500 所名校及研究單位陸續鋪開。以最好的教材和最強大的 FPGA 開發平臺，培育出下一個世紀的設計骨干。

世界名校及研究單位共建 Altera 聯合實驗室，包含：加拿大多倫多大學丶伊利諾大學香檳分校丶麻省理工學院丶密西根大學丶里德大學丶英國劍橋大學丶康奈爾大學丶普渡大學丶美國空軍基地丶馬 里蘭大學丶英國倫敦帝國學院丶滑鐵盧大學丶瑞典皇家理工丶上海交通大學丶北京清華大學與臺灣大學等全球名校。美國最大的空軍基地更公開贊揚 Altera DE 系列開發平臺為有史以來品質最好丶檔案及范例最完整之 FPGA 開發平臺。

資源捐贈
在競爭激烈的社會中，唯有最好的工具才能讓學生贏在起跑點。讓學生與全球各名校使用完全同步的軟硬體，并將國外各名校的應用專題和參考實驗范例轉移至國內教學研究上，不但能創造教授的最佳教學經驗，還能幫助學生提升核心競爭力，讓創意發揮無限可能！

Altera 捐贈項目
Altera 聯合實驗室所捐贈之資源種類繁多，適合多種設計目的與需求，簡單而言大致有以下內容：與全球同步之 Altera DE 系列平臺；并可免費獲得研究專題所需之相關硬體捐贈、Altera 軟體正式版 License、免費擁有最新 Altera IP Cores。

軟體： Altera 軟體正式版 License (Quartus II、NIOS II) 及免費擁有各種 IP Cores

課程教材：實驗專題與豐富的教材課程數位邏輯丶微處理器丶嵌入式系統丶DSP及影像處理教材和講義 (Altera DE2 Tutorials and Lab Exercises)

硬體：與全球同步之 Altera DE 系列平臺，依貴單位、系所已備有的 Altera DE2-115 、DE2 、DE1 ，來決定贈送的數量。

除了提供免費的軟體及一部分的硬體之外，還有與全球同步的教材，陸續地，Altera 會開放更多的 DE2 或 DE2-115 IP Core 提供研究教學使用。請參考國外名校使用 DE2 課程網站列表 、國外名校使用 DE2-115 課程網站列表。

受贈優點
由 Altera 正式掛牌成立聯合實驗室和培訓中心，可成為地區 ATTP (Altera Technical Training Program) 一員，提供教育或職業訓練。
可依需求給予不同的軟體 (Mega 或 IP cores) 并享有免費軟體版本更新。
師生可以使用最先進的技術進行教學與研究。
不需任何維護費用。
授權時間: 30 年。

注：需要完整解決方案，請致電我司（027-87538900/18062095810）。

聯合實驗室在大陸

從 2005 年至今， Altera 已與中國大陸之大學成立了 66 所聯合實驗室及培訓中心。而臺灣也自 2007 年起，陸續成立 18 所聯合實驗室。Altera 大學計劃全球總監 Stephen Brown 表示：「中國的大學和學生對于電子行業的未來發展非常重要，我們十分榮幸能夠在中國實施世界一流的教學計劃！」目前中國已成立 Altera 聯合實驗室或培訓中心的大專院校如下：

北京市聯合實驗室 & 配備套數

	北京大學	DE2	60 套
		DE3-340	1 套
	中國傳媒大學	DE2	33 套
		DE2-115	30 套
		DE0	40 套
	中國石油大學	DE2-115	30 套
	清華大學	DE2-115	50 套
		DE2-70	50 套
		DE0-NANO	40 套
	中國民族大學	DE1-SOC	90 套
	北京交通大學	DE2	25 套
	中國礦業大學	DE2	55 套
	北方工業大學	DE2	70 套
	北京理工學院	DE2	30 套
	北京大學（無錫）	DE2-70	40 套
	首都師范大學	DE2-70	18 套

浙江省聯合實驗室 & 配備套數

	中國計量學院	DE2-115	25 套
	浙江大學	DE2-115	50 套
	杭州電子科技大學	Altera Nios Kit	100 套
	浙江工業大學	DE2	72 套
	浙江萬里學院	DE2	25 套
	寧波大學	DE2	25 套

上海市聯合實驗室 & 配備套數

	上海海洋大學	DE2-115	20 套
	華東師范大學	DE1	42 套
		DE2	62 套
	上海交通大學	DE1-SOC	25 套
		DE2	97 套
	上海理工大學	DE2	10 套
	上海海事大學	DE2-70	40 套
	上海電力學院	DE2	100 套

江蘇省聯合實驗室 & 配備套數

	南京大學	DE2-115	80 套
		DE2-70	96 套
	蘇州大學	DE2-115	10 套
		DE4-230	2 套
	南京師范大學	DE2-115	40 套
	宿遷學院	DE2-115	72 套
	南京工程大學	DE2-115	50 套
	江蘇科技大學	DE2-115	30 套
	江蘇大學	DE2-115	35 套
	南京理工大學	DE2-115	40 套
	南通大學	DE2	40 套

湖北省聯合實驗室 & 配備套數

	湖北工業大學商貿學院	DE2-115	10 套
		VEEK-MT	25 套
	江漢大學	DE2-115	45 套
	三峽大學	DE2-115	80 套
	武漢理工大學	DE2-115	70 套
		DE2I-150	20 套
	湖北第二師范學院	DE2-115	30 套
	華中科技大學	DE2-115	60 套
		DE1-SOC	60 套
		DE2	60 套
	湖北科技學院	DE1-SOC	32 套
	武漢大學	DE1	30 套
	武漢紡織大學	DE1-SOC	30 套
	武漢工程大學	DE2	60 套
	武漢科技學院	DE2	50 套
	武漢職業技術學院	DE2	22 套
	長江大學	FPGA Kit	80 套
	華中農業大學	DE2-115	30 套

湖南省聯合實驗室 & 配備套數

湖南鐵道職業技術學院

DE1-SOC

40 套

四川省聯合實驗室 & 配備套數

	西南交通大學	DE2-115	50 套
		DE2	42 套
	成都理工大學工程技術學院	DE2-115	45 套
	重慶電子工程職業學院	DE1	40 套
		DE2	5 套
	重慶大學	DE1-SOC	20 套
		Nios Kit	50 套
	西南大學	DE1-SOC	30 套
	四川大學	DE2	31 套
		MAX10 NEEK	30 套
	電子科技大學	DE2-115	180 套
	成都信息工程學院	DE2-115	180 套
	西南科技大學	DE2	66 套

陜西省聯合實驗室 & 配備 套 數

	西安交通大學	DE1	25 套
		DE2-115	35 套
		DE1-SOC	5 套
	西安電子科技大學	DE2-115	80 套
		DE0	40 套
		DE0-NANO-SOC	80 套
	陜西電子科技職業學院	DE2-115	50 套
	陜西國防工業職業技術學院	DE1	50 套
	陜西科技大學	DE2-115	85 套
		VEEK-MT	10 套
	西交利物浦大學	DE1	20 套
	西安科技大學	DE1-SOC	30 套
	西安郵電大學	DE1-SOC	40 套
	西北大學	Nios Kit	50 套

山東省聯合實驗室 & 配備套數

	山東工商學院	DE2-115	40 套
		DE2	42 套
	山東大學（威海）	DE2	42 套
	大連海事大學	sockit	10 套
	青島大學	DE2-115	16 套
		DE3-150	3 套
		DE0	5 套
		DE1-SOC	31 套
	煙臺大學	DE1-SOC	20 套
	山東師范大學	DE1-SOC	25 套
	山東科技大學	DE1-SOC-MTL2	67 套
	山東理工大學	DE2	100 套
	濟南大學	DE1-SOC	87 套

福建省聯合實驗室 & 配備套數

	福州大學	DE2	25 套
	福建師范大學	DE2	20 套
	莆田學院	DE2	20 套
	集美大學	DE2	24 套
	華僑大學	DE2	48 套

廣東省聯合實驗室 & 配備套數

	深圳大學	DE2	70 套
	北京大學深圳研究生院	DE2	30 套
	華南理工大學	DE4-230	2 套
		DSP/Stratix kit	50 套
	廣東工業大學	DE2-115	93 套
		DE2	60 套
	中山大學	DE2-115	5 套
		DE0-nano	350 套

云南省聯合實驗室 & 配備套數

	云南大學滇池學院	DE2-115	35 套
	云南大學	DE2-115	40 套
		DE2	40 套
	昆明理工大學	DE2	20 套

黑龍江省聯合實驗室 & 配備套數

	哈爾濱工程大學	tPad	17 套
	哈爾濱理工大學	DE2	70 套
	東北林業大學	DE2-115	30 套
	哈爾濱工業大學	DE2-115	50 套

甘肅省聯合實驗室 & 配備套數

	蘭州大學	DE1-SOC	30 套
	蘭州交通大學	Nios Kit	60 套

廣西省聯合實驗室 & 配備套數

	桂林理工大學博文管理學院	DE1-SOC	35 套
	桂林電子科技大學	DE2	60 套

遼寧省聯合實驗室 & 配備套數

	東北大學	DE1	20 套
		DE2	10 套
	大連理工大學城市學院	DE2	55 套

吉林省聯合實驗室 & 配備套數

吉林大學

DE2

45 套
