【DE10-Standard】TERASIC友晶DE10-Standard

  • 產品型號： DE10-Standard[P0493]
  • 產品品牌： TERASIC友晶科技/Intel FPGA
  • 產品規格： 5CSXFC6D6F31C6N
  • 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
  • 咨詢熱線：18062095810

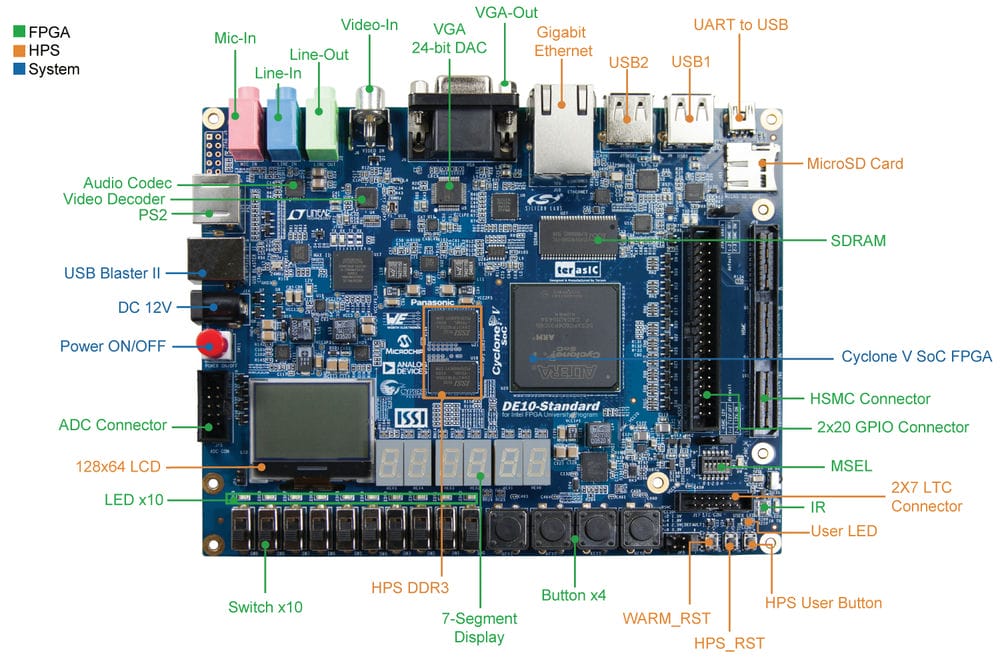

DE10-Standard 開發工具包提供了以 Intel System-on-Chip (SoC) FPGA 建立的強大的硬件設計平臺，結合了最新的嵌入式雙核 Cortex-A9 和業界領先的可編程邏輯以滿足終極設計的靈活性。使用者現在可以徹底的利用這個兼具高性能和低功率處理系統的可重構性強大平臺。Intel SoC 集成了基于 ARM 的 HPS 架構處理器，周邊及內存接口與使用高帶寬互聯骨干結構的 FPGA 無縫接合。DE10-Standard 開發板包括了諸如高速 DDR3 內存、ADC 功能、以太網絡等功能硬件。
DE10-Standard 開發板擁有能夠?yàn)橛脩魧?shí)現廣泛設計電路的特征，例如從簡單的電路到各種多媒體項目的設計。

它提供了以下硬件：

FPGA 器件

  • Cyclone V SX SoC — 5CSXFC6D6F31C6N
  • 110,000 個 LE、41,509 個 ALM
  • 5,761 Kbits embedded memory
  • 6 個 FPGA PLL、3 個 HPS PLL
  • 1 個硬件存儲控制器

基于 ARM® 的 HPS

  • 925 MHZ, ARM Cortex™-A9 MPCore™ 雙核處理器
  • 512 KB 共享 L2 緩存
  • 64 KB 可擦寫 RAM
  • 支持 DDR2、DDR3、LPDDR1 和 LPDDR2 的多埠 SDRAM 控制器
  • 8-channel DMA 控制器

配置與調試

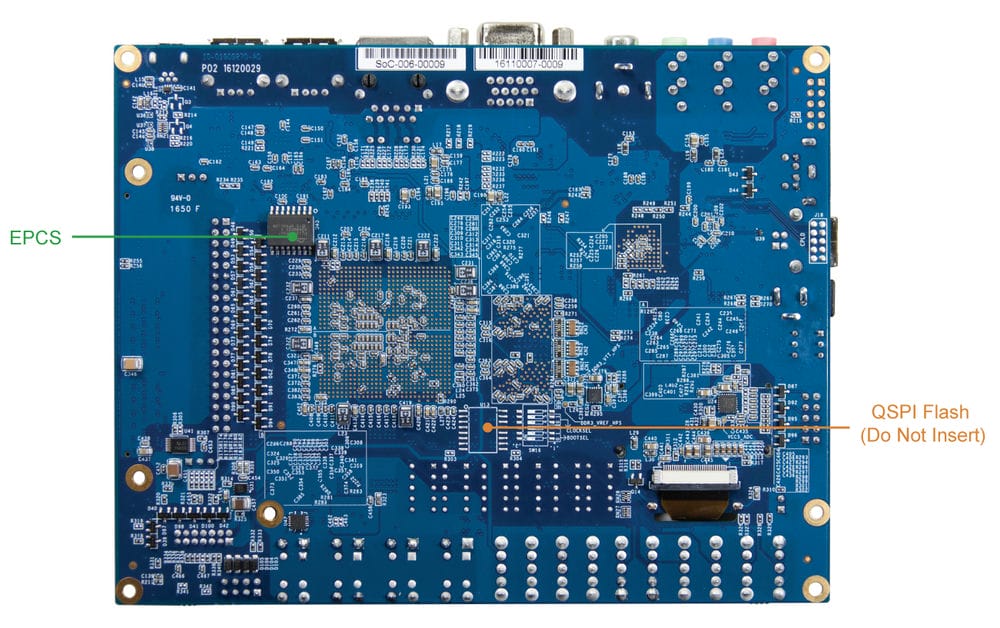

  • FPGA 端串行配置晶元 EPCS128
  • USB Blaster II，普通 B 型 USB 連接頭

存儲器件

  • FPGA 端 64MB (32Mx16) SDRAM
  • HPS 端 1GB (2x256Mx16) DDR3 SDRAM
  • HPS 端 Micro SD 卡槽

通訊

  • 2 個 USB 2.0 Host 端口 (ULPI 接口配備 USB A 型連接頭）
  • HPS 端 USB 轉 UART（Micro USB B 型連接頭）
  • HPS 端 10/100/1000 以太網接口
  • PS/2 鼠標/鍵盤連接器
  • IR 收發器

連接頭

  • 1 個 40 引腳擴展界面，電平 3.3V
  • 1 個 HSMC 連接頭，可配置的 I/O 標準 1.5/1.8/2.5/3.3V
  • 1 個 10 引腳 ADC 輸入接口
  • 1 個 LTC 連接頭 ( 1 個 SPI Master，1 個 I2C 和 1 個 GPIO 界面）

顯示器

  • 24 bit VGA DAC
  • HPS 端 128x64 點陣式背光 LCD 顯示屏

音頻

  • 24-bit CODEC，line-in，line-out，microphone插孔

視頻輸入

  • TV 譯碼器 (NTSC/PAL/SECAM) 和 TV 輸入連接頭

模數轉換器

  • 轉換速率：500 Ksps
  • 8 通道
  • 分辨率：12 bits
  • 模擬輸入范圍：0 ~ 4.096 V

開關、按鈕、指示器

  • FPGA 端  4 個按鍵
  • FPGA 端 10 個開關
  • 11 個 LED (FPGA 端 10 個、HPS 端 1 個）
  • 2 個 HPS 端重置按鈕（HPS_RST_n、HPS_WARM_RST_n）
  • 6 個七段數碼顯示管

傳感器

  • HPS 端重力傳感器

電源

  • 12V 直流電源輸入

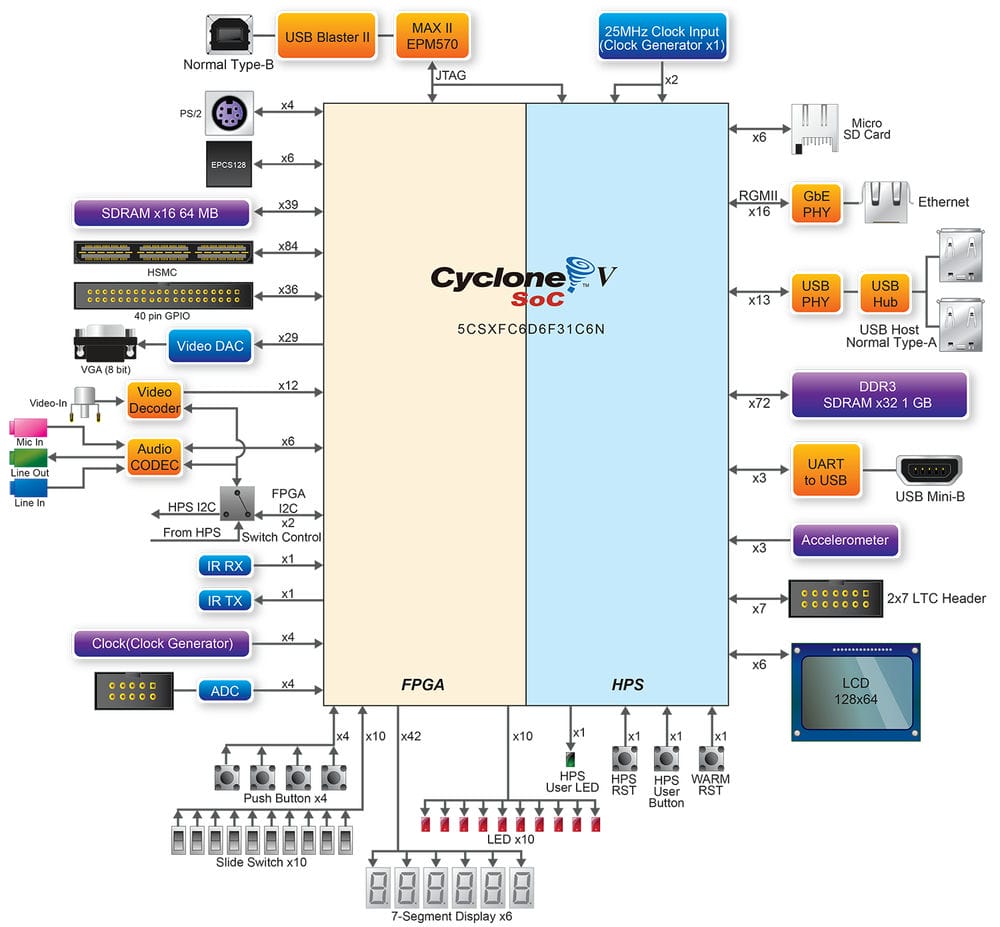

DE10-Standard 開發板系統框圖



Connectivity

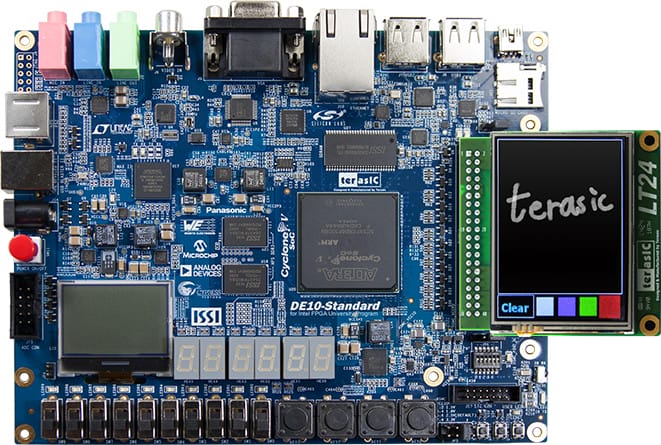

  • Connect LT24

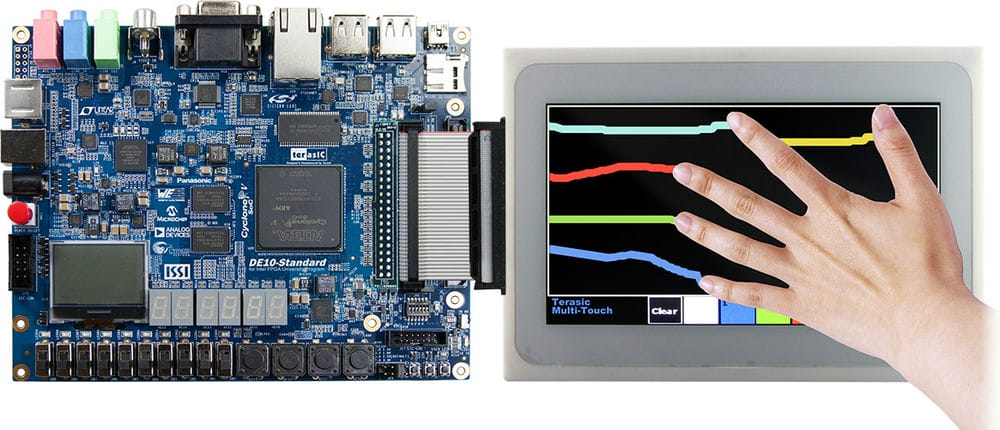

  • Connect MTL2

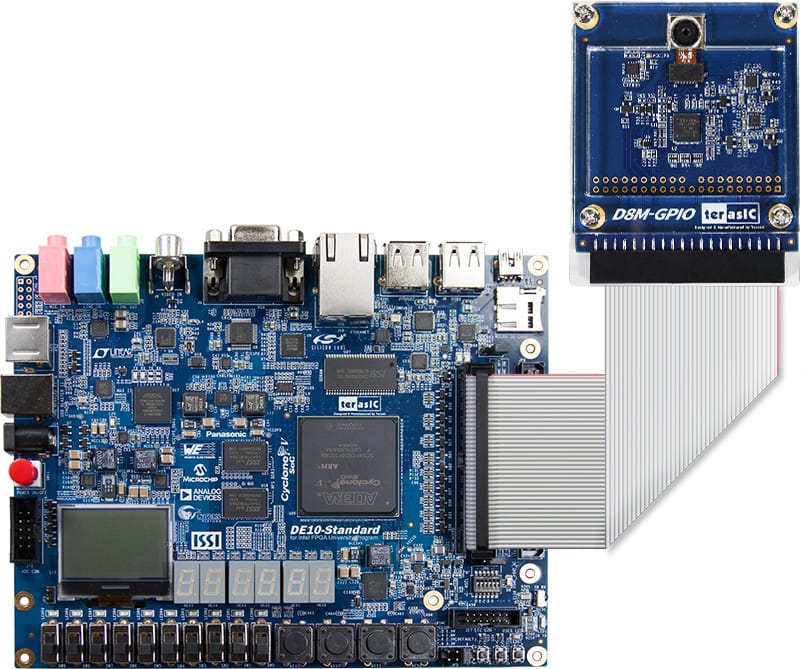

  • Connect D8M

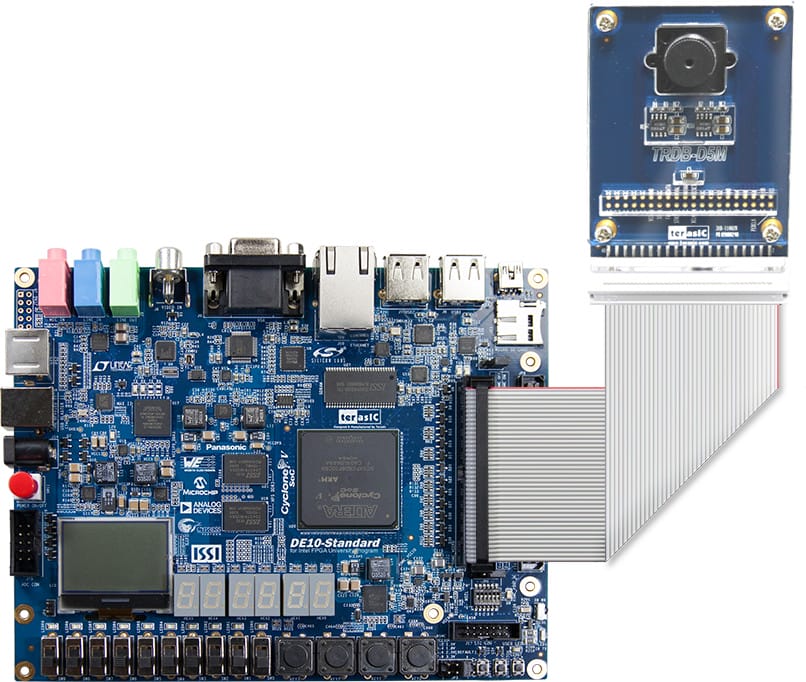

  • Connect D5M

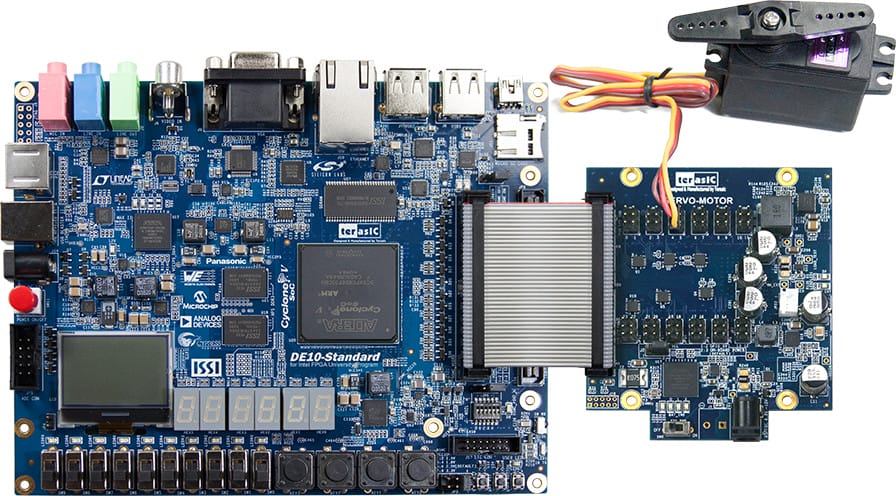

  • Connect SMK

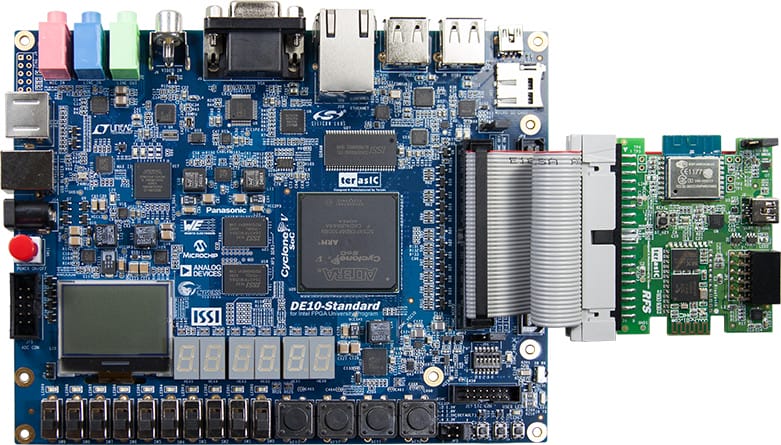

  • Connect RFS

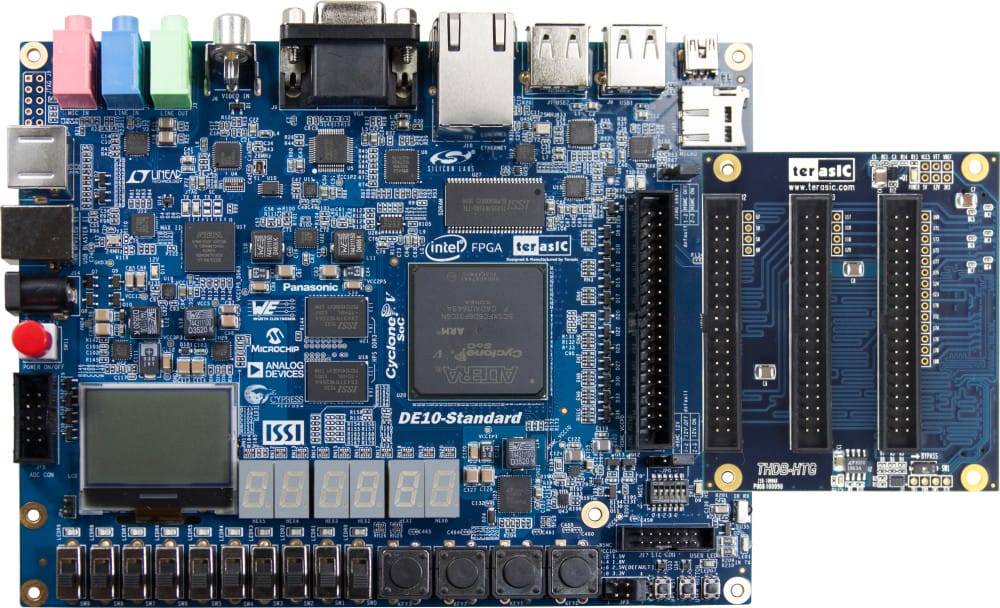

  • Connect HTG

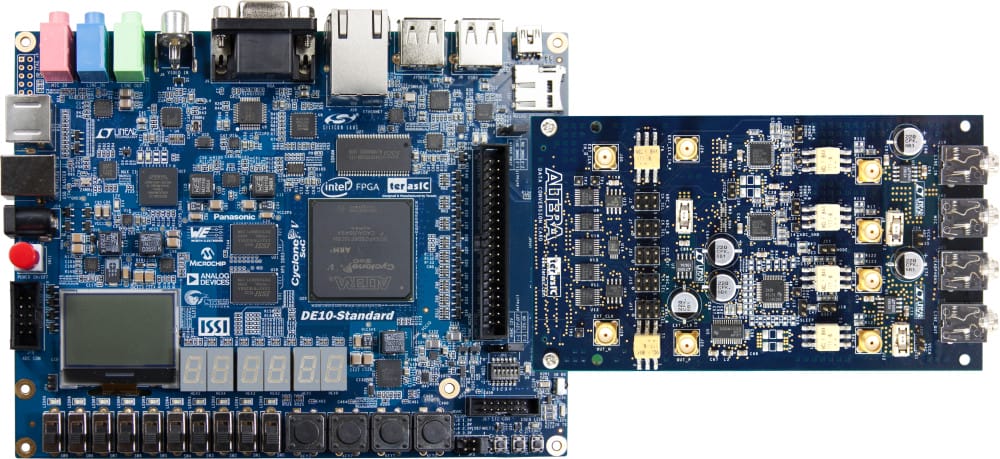

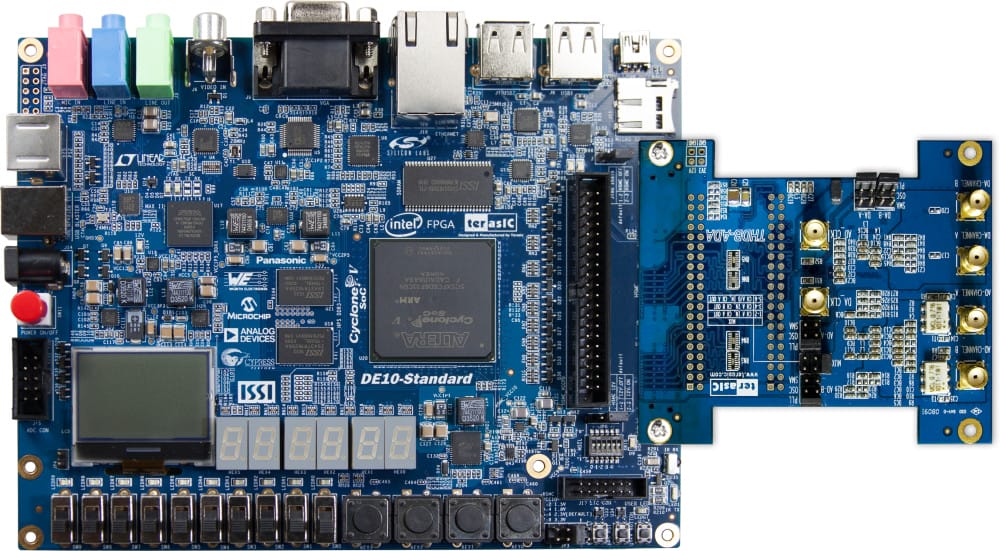

  • Connect ADA


  • Connect DCC

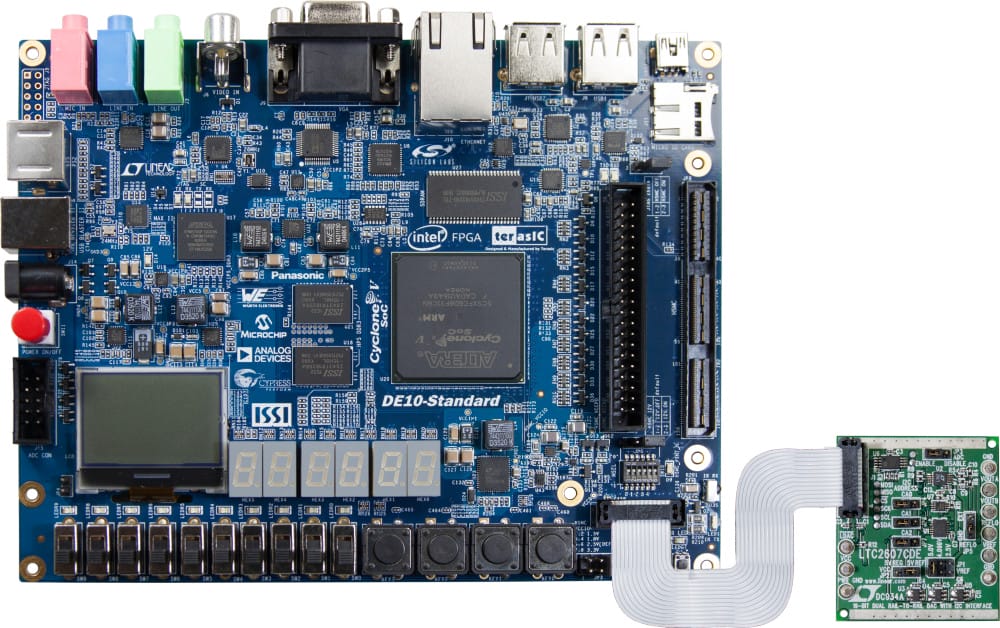

  • Connect LTC2607 (AD/DA Daugher Card)



    • Size：166*130 mm

主產品訂購

No 產品名稱 售價(RMB)
1. [DE10-Standard] The DE10-Standard Development Kit
產品編號: P0493  重量: 1,000g
 xxx
2. [DE10-Standard] The DE10-Standard Development Kit (教育版)
產品編號: P0493  重量: 1,000g
 xxx

選購配件 (如需選購, 請與主產品同時訂購)

No 配件名稱 售價(RMB)
1. Remote Controller
產品編號: FXX-3006-JES  重量: 200g
 xxx
2. AC Power Cord (UK)
產品編號: FCB-3028-ULX  重量: 200g
 xxx
3. Universal AC Adapter 250V/2.5A_2-poles Plug (US to EU)
產品編號: FCB-3017-ULX  重量: 200g
 xxx
4. MICRO SDCARD FLASH DEVICE (16GB)
產品編號: MMM-3050-KNS  重量: 100g
 xxx
5. USB Bluetooth Dongle
產品編號: FXX-3041-ESS  重量: 300g
 xxx

Documents

標題 版本 檔案大小(KB) 新增日期 下載
DE10-Standard User Manual 1.0 12849 2017-04-28

CD-ROM

標題 版本 檔案大小(KB) 新增日期 下載
DE10-Standard CD-ROM 1.2.0   2017-05-02
DE10-Standard SystemBuilder 1.0.0   2017-01-26
Quartus Download 16.1   2017-01-26

Daughtger Card Demonstrations

標題 版本 檔案大小(KB) 新增日期 下載
ADA     2017-04-18

D5M     2017-04-18

D8M     2017-04-18

DCC     2017-04-18

LT24     2017-04-18

MTL2     2017-04-18

RFS     2017-04-18

SMK     2017-04-18


Linux BSP (Board Support Package): MicroSD Card Image

標題 版本 檔案大小(KB) 新增日期 下載
Linux Console (Kernel 4.5) 1.0    2017-04-28
Linux LXDE Desktop (Kernel 4.5) 1.1    2017-04-28

BSP(Board Support Package) for Intel FPGA SDK OpenCL 16.1

標題 版本 檔案大小(KB) 新增日期 下載
DE10-Standard OpenCL User Manual 1.0   2017-03-03
DE10-Standard OpenCL BSP(.zip) 1.0    2017-03-03
DE10-Standard OpenCL BSP(.tar.gz) 1.0    2017-03-03
