【EDA|FPGA遠程實驗箱開發套件】TERASIC友晶Intel FPGA硬件在線實驗云
- 產品型號： TERASIC友晶EDA|FPGA遠程實驗箱開發套件
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： DE2、DE2-115、DE10-Lite、DE0-CV，DE1-SoC，DE10-Standard
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
Intel FPGA 硬件在線實驗云平臺是一款由友晶科技自主開發的、專用于FPGA開發與教學的、在線的遠程硬件映射系統。該系統將遠程服務器、本地客戶端、FPGA硬件板卡進行有機結合，通過C/S架構（Client/Server），把服務器端的FPGA硬件板卡一對一綁定到本地客戶端，從而學生只需通過客戶端軟件，接入服務器所在的網絡，便可隨時隨地使用本系統進行FPGA硬件在線實驗，不僅不受時間和地域的限制，而且用戶體驗也與使用FPGA實體開發板毫無二致。
那么，這款硬件在線的遠程學習系統有哪些引人入勝的特點呢？
1
身臨其境
這套系統中，本地GUI界面與遠程端掛的實驗板卡的狀態一比一真實呈現，比如板卡上的撥碼開關和按鍵等，都是真實的硬件一對一映射。用戶所有的開發習慣以及所需的開發環境或所學的FPGA相關知識技能，都能有和使用實體FPGA開發板一樣的極致體驗。
2
內嵌實驗
內嵌大量完整的實驗課程和詳細的實驗文檔，如Intel大學計劃中的數字邏輯、計算機組成等課程。后續還將陸續提供嵌入式系統、EDA技術等重要的電子專業實驗課程。
3
擴展靈活
通過這套遠程學習系統，不僅可以利用開發板豐富的的板載資源，來完成IO類簡單實驗、內存外設實驗等，還可以在FPGA開發板上外接自制子卡；此外，除了云平臺系統中嵌入的實驗外，用戶還可以自行添加課程實驗。
這款I(lǐng)ntel FPGA 硬件在線實驗云平臺是友晶科技專為廣大師生打造的一款簡單、便捷又實用的在線學習系統，實驗室只需配置少量的硬件（如USB Hub、帶VPN功能的路由器），便可輕松搭建和使用。
下面就讓我們來看看如何操作實驗云平臺吧！
Step 1:安裝服務器端和客戶端軟件
友晶為用戶提供了服務器端和客戶端一站式軟件安裝包，只需按提示點擊鼠標便可快捷安裝，沒有其他繁雜的配置。
Step 2:啟動實驗云平臺
雙擊桌面的實驗云平臺圖標即可自動啟動FPGA云組件并連接云服務，進行系統初始化。

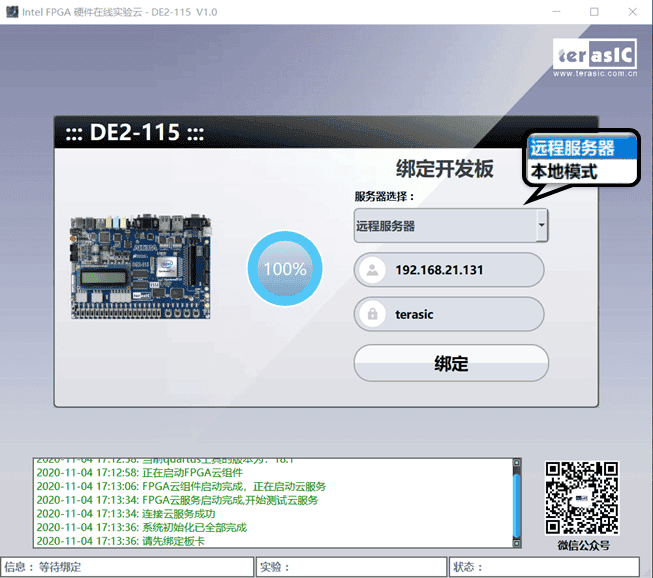

Step 3:綁定開發板
云平臺支持遠程服務器和本地模式，若選擇遠程服務器模式，只需填入遠程服務器的 IP 和密碼并點擊綁定，遠程服務器接收到綁定的請求時，便會自動分配一片板卡給用戶使用。

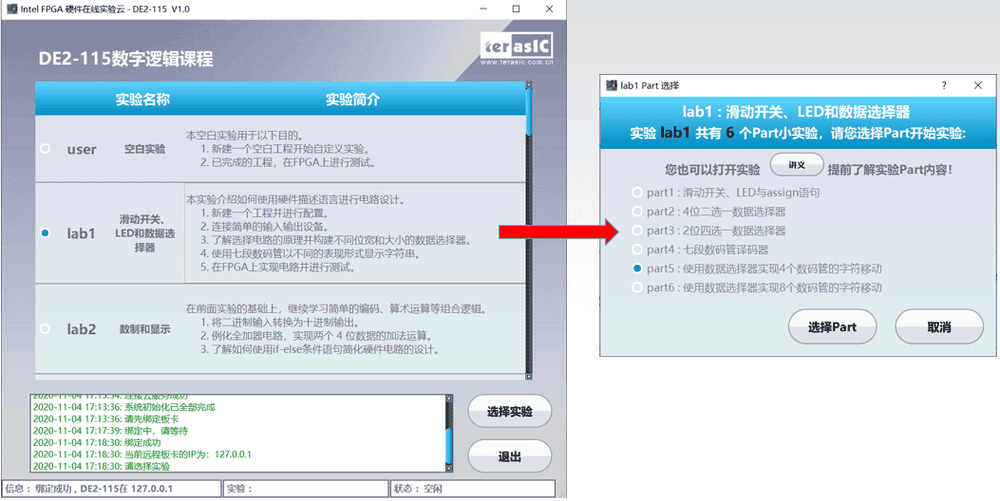

Step 4:選擇實驗項目
綁定開發板成功后即可進入課程界面，可根據需要選擇自己即將進行的實驗（lab1-lab11中的小實驗)，還可以自定義實驗內容(User)。

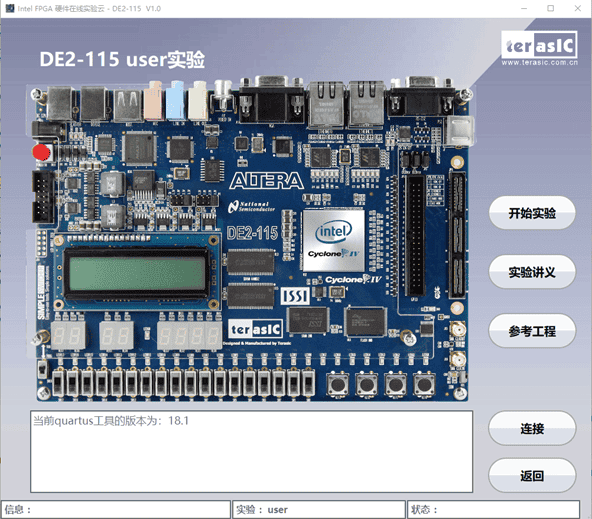

Step 5：進行實驗開發
這是實驗云平臺最重要的部分，選擇所需要進行的實驗，便可來到對應實驗界面。實驗界面中提供了開始實驗、實驗講義、參考工程三個選項。點擊開始實驗，可打開Quartus基礎工程，核心代碼和邏輯的開發都是在本地Quartus軟件中進行的，其開發流程與傳統的FPGA開發流程完全一樣；點擊參考講義可打開對應實驗的詳細文檔，進行step by step的學習；點擊參考工程，可參考我們設計好的實驗，學習設計思路。在這里，還可以通過ModelSim對實驗功能進行仿真，通過 Signal Tap 邏輯分析儀對設計進行調試。
Step 6：燒錄FPGA
工程設計并編譯完成后，可通過USB Blaster燒錄到FPGA中，USB Blaster會對應到遠端服務器的IP地址，但使用中與本地板卡的體驗是一樣的。
Step 7： 測試實驗結果
當對FPGA編程后，點擊連接按鈕，然后便可對云平臺界面的開發板進行操作并觀察實驗現象， 如LED、數碼管的顯示，操作按鍵、滑動開關，對服務器板卡上的SDRAM進行讀寫操作（如下圖）等。
Intel硬件在線實驗云平臺可支持DE系列全系列的板卡，目前已測試好并對外公布的有DE2、DE2-115、DE10-Lite、DE0-CV，DE1-SoC，DE10-Standard六款板卡對應的專屬系統。只要學校實驗室中有以上六款DE系列板卡中的任意一款，都可通過郵箱（wangting@whhexin.com.cn）來了解并免費獲取服務器端和客戶端軟件，并成功搭建這套實驗云平臺系統。此外，若高校老師還有其他實驗需求，也歡迎與我們聯系，我們將根據您的需求，開發并提供完整的集成解決方案、定制系統，在這套Intel硬件在線實驗云平臺系統中實現更多擴展功能！
那么，這款硬件在線的遠程學習系統有哪些引人入勝的特點呢？
1
身臨其境
這套系統中，本地GUI界面與遠程端掛的實驗板卡的狀態一比一真實呈現，比如板卡上的撥碼開關和按鍵等，都是真實的硬件一對一映射。用戶所有的開發習慣以及所需的開發環境或所學的FPGA相關知識技能，都能有和使用實體FPGA開發板一樣的極致體驗。
2
內嵌實驗
內嵌大量完整的實驗課程和詳細的實驗文檔，如Intel大學計劃中的數字邏輯、計算機組成等課程。后續還將陸續提供嵌入式系統、EDA技術等重要的電子專業實驗課程。
3
擴展靈活
通過這套遠程學習系統，不僅可以利用開發板豐富的的板載資源，來完成IO類簡單實驗、內存外設實驗等，還可以在FPGA開發板上外接自制子卡；此外，除了云平臺系統中嵌入的實驗外，用戶還可以自行添加課程實驗。
這款I(lǐng)ntel FPGA 硬件在線實驗云平臺是友晶科技專為廣大師生打造的一款簡單、便捷又實用的在線學習系統，實驗室只需配置少量的硬件（如USB Hub、帶VPN功能的路由器），便可輕松搭建和使用。
下面就讓我們來看看如何操作實驗云平臺吧！
Step 1:安裝服務器端和客戶端軟件
友晶為用戶提供了服務器端和客戶端一站式軟件安裝包，只需按提示點擊鼠標便可快捷安裝，沒有其他繁雜的配置。
Step 2:啟動實驗云平臺
雙擊桌面的實驗云平臺圖標即可自動啟動FPGA云組件并連接云服務，進行系統初始化。
Step 3:綁定開發板
云平臺支持遠程服務器和本地模式，若選擇遠程服務器模式，只需填入遠程服務器的 IP 和密碼并點擊綁定，遠程服務器接收到綁定的請求時，便會自動分配一片板卡給用戶使用。
Step 4:選擇實驗項目
綁定開發板成功后即可進入課程界面，可根據需要選擇自己即將進行的實驗（lab1-lab11中的小實驗)，還可以自定義實驗內容(User)。
Step 5：進行實驗開發
這是實驗云平臺最重要的部分，選擇所需要進行的實驗，便可來到對應實驗界面。實驗界面中提供了開始實驗、實驗講義、參考工程三個選項。點擊開始實驗，可打開Quartus基礎工程，核心代碼和邏輯的開發都是在本地Quartus軟件中進行的，其開發流程與傳統的FPGA開發流程完全一樣；點擊參考講義可打開對應實驗的詳細文檔，進行step by step的學習；點擊參考工程，可參考我們設計好的實驗，學習設計思路。在這里，還可以通過ModelSim對實驗功能進行仿真，通過 Signal Tap 邏輯分析儀對設計進行調試。
Step 6：燒錄FPGA
工程設計并編譯完成后，可通過USB Blaster燒錄到FPGA中，USB Blaster會對應到遠端服務器的IP地址，但使用中與本地板卡的體驗是一樣的。
Step 7： 測試實驗結果
當對FPGA編程后，點擊連接按鈕，然后便可對云平臺界面的開發板進行操作并觀察實驗現象， 如LED、數碼管的顯示，操作按鍵、滑動開關，對服務器板卡上的SDRAM進行讀寫操作（如下圖）等。
Intel硬件在線實驗云平臺可支持DE系列全系列的板卡，目前已測試好并對外公布的有DE2、DE2-115、DE10-Lite、DE0-CV，DE1-SoC，DE10-Standard六款板卡對應的專屬系統。只要學校實驗室中有以上六款DE系列板卡中的任意一款，都可通過郵箱（wangting@whhexin.com.cn）來了解并免費獲取服務器端和客戶端軟件，并成功搭建這套實驗云平臺系統。此外，若高校老師還有其他實驗需求，也歡迎與我們聯系，我們將根據您的需求，開發并提供完整的集成解決方案、定制系統，在這套Intel硬件在線實驗云平臺系統中實現更多擴展功能！
