武漢紡織大學FPGA實驗箱完成交付驗收

  近日，武漢紡織大學FPGA實驗箱已完成調試驗收工作，我司組織廠家完成對實驗臺的培訓工作。此實驗箱為我司自主研發產品，基于臺灣友晶DE10-Standard開發板，F(xiàn)PGA中內嵌雙核ARM Cortex-A9硬核處理器，可以用來進行高性能、低功耗處理器系統設計，Intel基于ARM的硬核處理器系統（HPS）包括處理器、外設以及存儲器接口，通過高帶寬互聯總線與 FPGA硬件部分無縫連接。DE10-Standard開發板上集成了高速 DDR3存儲器、音視頻部件、以太網接口等硬件部分，同時提供了豐富的SoC FPGA參考設計實例與資料。

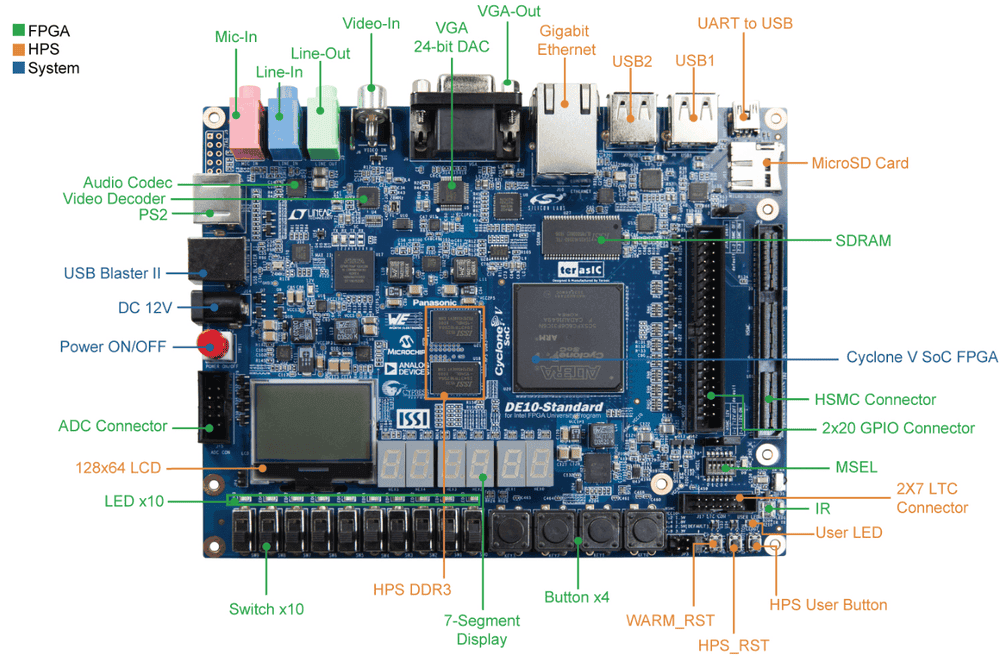

  下圖分別給出了DE10-Standard開發板的資源布局，并標出了所包括的接口和關鍵器件的位置。DE10-Standard開發板提供了豐富的設計資源，可以完成從簡單的電路設計到各種復雜多媒體工程設計。

（二）實驗開發平臺模塊說明

  本實驗箱是以DE10-Standard開發板為核心，通過2個40pin的擴展接口與外圍器件進行連接，實驗箱主要包括以下模塊：
l l TFT顯示觸摸屏：帶觸摸TFT 7寸屏SSD1963
l l 步進電機：4相5線5V步進電機28BYJ-48-5V
l l 交通紅綠燈：5mm直插
l l 4*4按鍵模塊：16鍵鍵盤
l l RTC：DS1302
l l RS232接口：MAX3232，DB9接口
l l RS485接口：MAX485，DB9接口
l l Can接口：SN65HVD230，DB9接口
l l 喇叭：8歐/1w /17mm圓形小喇叭
l l IIC EEPROM：1K bit AT24C01
l l 時鐘模塊：輸出2Hz、512Hz、1024Hz、2048Hz
l l 面包板模塊

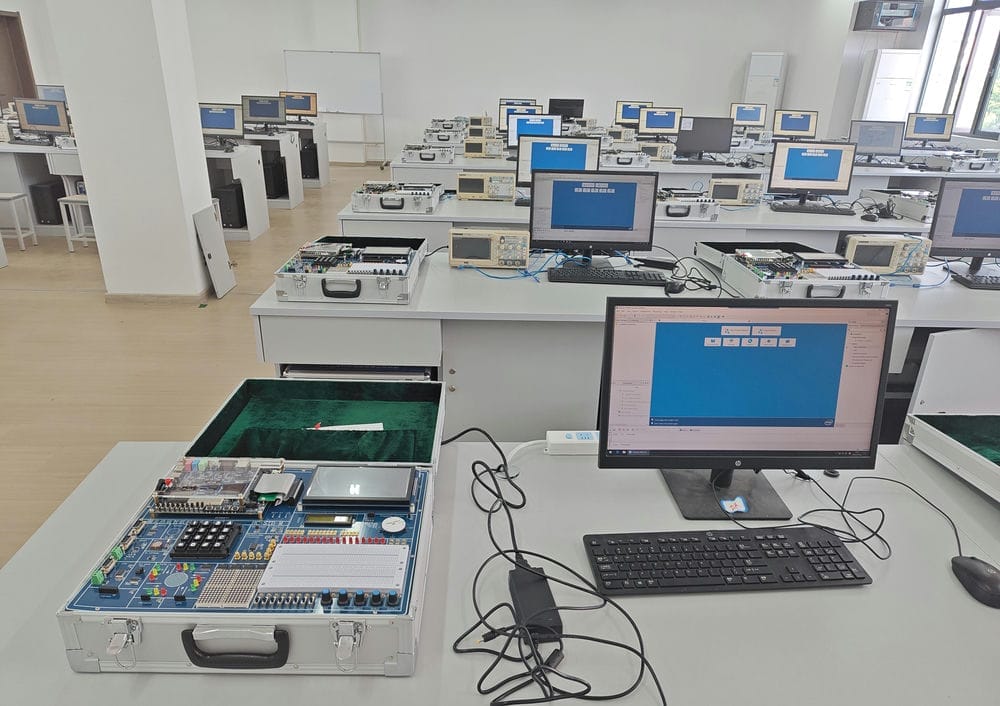

（實驗室現場圖片）
