Intel? Arria?10 FPGA中的硬核浮點DSP模塊,意義何在?
隨著5G 的部署如雨后春筍般涌現,F(xiàn)PGA也大放異彩。FPGA是具有精細粒度的密集流水線體系結構,在大計算量應用中,與DSP、CPU和GPU相比,F(xiàn)PGA的每瓦性能是最高的,可謂是“高性能計算加速器”,這意味著Intel® FPGA的性能和功耗效率比將在更多的應用上優于微處理器和GPU,非常適合用在高性能計算 (HPC)、科學和醫療成像等領域。
而以往的FPGA在進行浮點運算時,為符合IEEE 754標準,每次運算都需要去歸一化和歸一化步驟,導致了極大的性能瓶頸。因?yàn)檫@些歸一化和去歸一化步驟一般通過FPGA中的大規模桶形移位寄存器實現,需要大量的邏輯和布線資源。通常一個單精度浮點加法器需要500個查找表(LUT),單精度浮點要占用30%的LUT,指數和自然對數等更復雜的數學函數需要大約1000個LUT。因此隨著DSP算法越來越復雜,F(xiàn)PGA性能會明顯劣化,對占用80%~90%邏輯資源的FPGA會造成嚴重的布線擁塞,阻礙FPGA的快速互聯,最終會影響時序收斂。
為解決以上問題,Intel® FPGA不斷優化DSP模塊體系結構和軟件工具,其中Arria®10 系列的 FPGA率先集成了符合IEEE 754的硬核浮點DSP模塊。同時該硬核浮點技術也應用在了Intel® Stratix® 10 等最新系列的FPGA和SoC芯片中。目前,Intel® Arria® 10和Intel® Stratix® 10器件中的硬核浮點DSP模塊是業界領先的浮點解決方案的代表。
那Intel®在FPGA中提供硬核浮點DSP模塊,有何重要意義呢?我們知道,DSP模塊只占FPGA的1/10左右,但就是這1/10使得Arria 10器件可實現1.5 TeraFLOP (每秒浮點運算次數)的DSP性能,相當于性能最優的TI DSP。當該硬核浮點技術集成在14 nm Stratix 10 FPGA中時,DSP性能更是高達10 TeraFLOP。
在Arria® 10和Stratix® 10器件中的硬核浮點DSP模塊不僅提高了運算性能和資源效率,還可加快產品上市時間。
在提高運算性能方面,主要體現在三個方面:

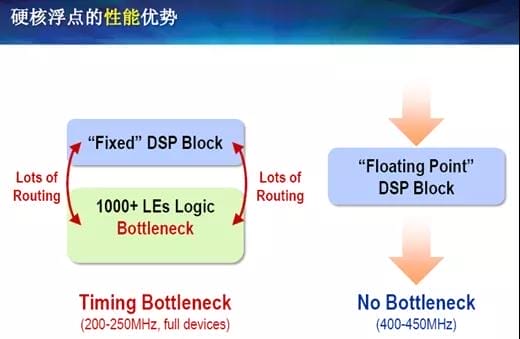

1. 可節省邏輯資源的使用。采用Arria® 10和Stratix® 10器件中的硬核浮點DSP模塊,F(xiàn)PGA系統克服了前述提到的限制性能的挑戰。在過去,需要使用定點乘法器和FPGA邏輯來實現浮點運算功能,并需要大量布局布線,而之前Intel® V系列FPGA主頻只有200~250MHz,而Arria® 10系列則達到了400~450MHz。此外,Altera的硬核浮點DSP幾乎不使用現有FPGA浮點計算所需要的邏輯資源,并且,桶形移位寄存器可在硬核DSP模塊中實現,就避免了使用寶貴的FPGA資源運行歸一化和歸一化函數。采用硬核浮點DSP模塊內置這一創新體系結構,不僅節省了很多的邏輯資源,時序收斂或者fMAX要求也不再受限于次優布線,從而保證了使用80%至90%邏輯資源的FPGA仍能保持較高的fMAX性能。

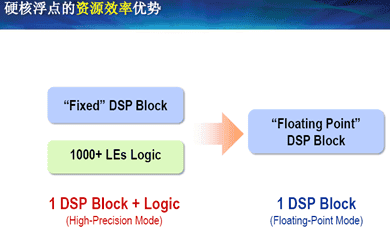

2. 硬核浮點的資源效率高。含在Arria® 10和Stratix® 10器件中的硬核單精度浮點DSP模塊,是基于Inte®l創新的精度可調DSP體系結構的。傳統的方法是使用定點乘法器和FPGA邏輯來實現浮點功能,而Intel®的硬核浮點DSP模塊與此不同,幾乎不使用現有FPGA浮點計算所需要的邏輯資源(下圖),因此占1/10面積的DSP模塊就可以輕松把計算搞定。這不僅節約了資源,還降低了功耗。Arria® 10和Stratix® 10器件還在FPGA業界實現了能效最高的浮點,每瓦分別是50 GFLOP和100 GFLOPS,極大地減少了以前進行浮點運算時所需要的邏輯和布線資源,從而大幅度降低了內核動態功耗。
3. 提高了數字精度。硬核浮點DSP模塊支持很多復數浮點運算,包括累乘法、加減法等,其浮點輸出都符合IEEE 754標準,從而保證了在具有高分辨率要求的應用中其數值的一致性。過去FPGA實現浮點運算是在內部數據通路上使用二進制補碼表示。在算法輸入輸出時,這一內部二進制補碼表示與IEEE 754格式相互轉換。這在解決桶形移位寄存器占用資源方面至關重要,但實際輸出值與MATLAB/Simulink模型值相比會有所偏差。但是,在采用了Arria® 10和Stratix® 10器件中的硬核浮點模塊后,實際輸出值與Simulink模型顯示的高度一致。

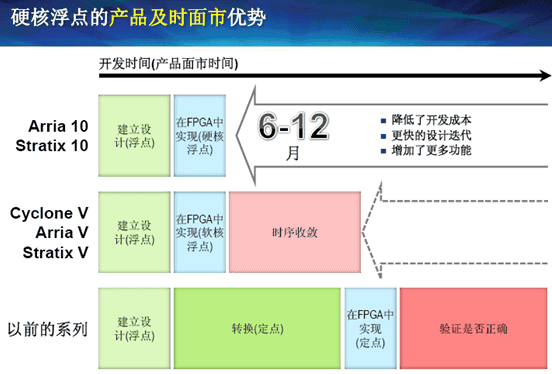

而在加快產品上市方面,F(xiàn)PGA中集成的硬核浮點DSP支持很多常見的DSP模型和仿真環境,可無縫實現優化浮點運算。在從軍事領域的雷達到通信系統等各種應用中,Arria® 10和Stratix® 10器件為設計人員提供了更高效的設計,平均可將設計時間縮短6-12個月。一方面是因?yàn)椴恍枰~外的轉換過程。在前幾代FPGA中要實現高性能浮點運算,需要進行轉換,將浮點轉換為定點,在FPGA中實現,在定點實現中分析、轉換并驗證浮點算法。這種轉換過程一般步驟繁瑣。此外,這一過程完成后,還需驗證轉換過程當中的準確率。如果設計方面有任何的修改或變化,都需要重新把這些流程再進行一遍,持續進行轉換。另一方面是因?yàn)镮ntel®提供了易用的設計工具。Intel®優異的DSP設計工具包括為硬件設計人員、基于模型的設計人員提供的DSP Builder,以及為軟件編程人員提供的面向OpenCL的軟件開發套件(SDK)。利用這些工具,設計人員完全不需要浮點到定點的轉換過程,相應地在實現過程中也不需要調試,在幾分鐘內就可以完成系統定義和仿真,直至系統實現。當使用DSP Builder或者面向OpenCL的SDK設計算法,設計人員能夠?qū)㈤_發精力集中在算法定義和迭代上,而不是設計硬件,幫助他們縮短了開發和驗證時間。
十多年前,F(xiàn)PGA廠商在FPGA芯片中集成了DSP模塊, 正式向DSP芯片發起挑戰。如今,隨著工藝、集成度以及技術的發展,F(xiàn)PGA中的硬浮點DSP模塊也都有了新的突破,比如Intel® Stratix® 10器件中的精度可調DSP模塊支持定點運算和單精度浮點運算,可支持高性能DSP應用。
技術為我們提供了改變世界的工具,正是這些日新月異的技術革新與突破,不斷為經濟賦能,為生活添彩,讓流動、迅捷而無處不在的計算驅動的智能互聯世界指日可待!
