Terasic友晶DE2-115 FAQ 集錦（上）

眾所周知，DE2 系列平臺揚名海內外，在FPGA 教育開發平臺中，一直處于領先地位。而DE2-115作為DE2的升級版，更是深受國內外高校師生的青睞。到目前為止，成千上萬片的DE2-115已經在全球上千所名校實驗室里“安家”，成為FPGA 教育界的新一代“網紅平臺”！

DE2-115不僅提供給用戶一個低功耗、豐富邏輯資源、大容量存儲器以及 DSP 功能的選擇，更搭配了豐富的外圍接口，讓用戶的移動視頻、語音、數據接入及高品質圖像等各類開發要求，通通都可以得到滿足！

為方便大家更好得使用這塊具有強大功能的開發板，由于篇幅有限，小編整理了 DE2-115 FAQ 集錦（上），供大家參考~
Q:DE2-115 開發板上的 JP4 有什么作用？
A:DE2-115 上 JP4 的設計初衷是預留給 mips cpu 使用的 ，您也可以用其做一般 IO 設計應用。
Q:DE2-115 的 USB 驅動支持哪些系統呢？
A:DE2-115配備有2種USB芯片，分別是NXP ISP1362和Cypress cy7c67200。目前在售的DE2-115使用的是Cypress cy7c67200芯片，該版本 CD 中提供的驅動支持win 7 32 /64 和xp 32/64系統。

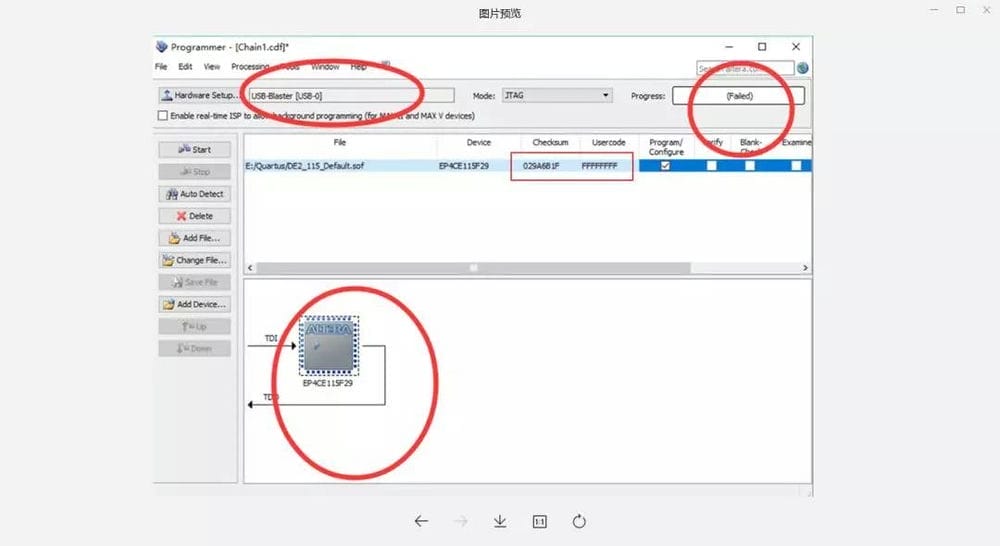

Q:DE2-115 開發板下載sof 時失敗， 并出現如下圖提示，該怎么解決呢？

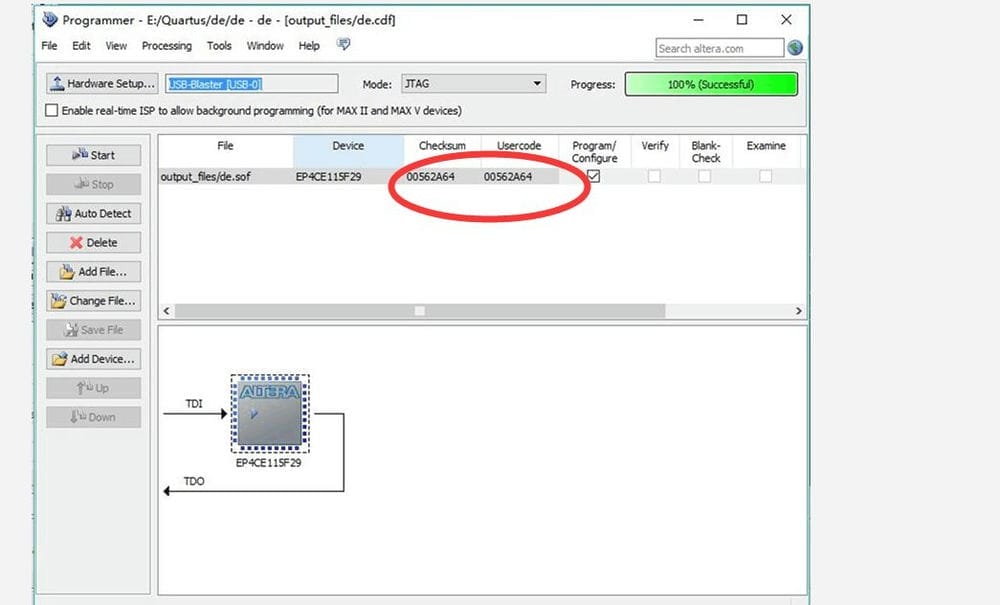

A:正常情況下，checksum和usercode這兩個碼應該是一樣的（如下圖）。但從上一張圖中的錯誤提示可以看到：硬件端口有出來，但兩個碼是不一樣的。這種情況，請您確保JP2的跳線帽位置是否正確， 確保 jtag 鏈路回路是否正確（具體操作方法請參考DE2_115_User_manual.pdf 手冊第30頁）。


Q:當DE2-115開發板下載sof失敗時，可以先自行從哪幾個方面排查問題呢？
A:您可以從以下四個方面進行排查：

1. 查看SW19是否設置在RUN狀態；

2. 測試DE2-115開機是否運行默認程序（default code）；

3. 查看開發板上JP3 跳線帽情況。如果DE2-115沒有接子卡的情況下，JP3應該短接1&2 引腳；如果子卡上需要接入JTAG信號，JP3應該短接2&3 引腳；

4.打開Quartus Programmer窗口，點擊“Hardware Setting” 一欄，查看是否有硬件端口出來；再點擊“autodetect”，查看Quartus 軟件是否報錯。
Q:DE2-115網絡傳輸最高可以到達多少MB/s?
A:友晶官網上提供的工程是基于Nios 軟核做的， 使用的是Altera 的TSE IP. 在應用層上測試速度， 大概是100~200 Mb/s左右。您也可以自行設計或優化工程，提升相關速度。
