1分鐘帶你Get Foldback功能

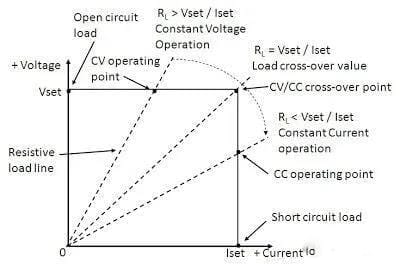

可編程直流電源在實驗室和工業中得到大量應用。通常直流電源有恒壓和恒流兩種工作模式。設定電源的電壓（Vset）和電流（Iset）， 電源會跟隨負載的不同在恒壓（CV)和恒流(CC)之間轉變。
當電源處于開路或者負載電阻 RL > Vset/Iset 時，電源處于恒壓（CV）工作狀態，此時電源的輸出電壓即是設定值電壓。
當電源處于短路或者負載電阻 RL < Vset/Iset 時，電源處于恒流（CC）工作狀態，此時輸出的電流即是設定值電流。
直流電源的這種恒壓限流特性，既可以滿足恒壓的使用需求，也可以滿足恒流的使用需求，使用起來會非常靈活方便。但是，當我們?nèi)y(cè)試激光器這類對電流敏感的產品時。在電源on時，其工作模式會從CV切換CC模式，很可能產生電流過沖損壞待測物。同理，普通電源在CC切換到CV過程中也可能出現電壓過沖，損壞待測物。ITECH推出的IT-M系列新品電源，通過提高產品性能，幫助用戶減少測試成本及損耗。
IT-M系列電源IT-M3200高精度直流電源、IT-M3400雙向直流電源、IT-M3600回饋式源載系統，具有Foldback保護功能，當直流電源的輸出模式切換時，如CC切換到CV模式 或 CV切換到CC模式，可以根據設定的參數立即關閉或延時關閉電源輸出的功能。以達到保護某些對電壓過沖、電流過沖敏感的待測物。

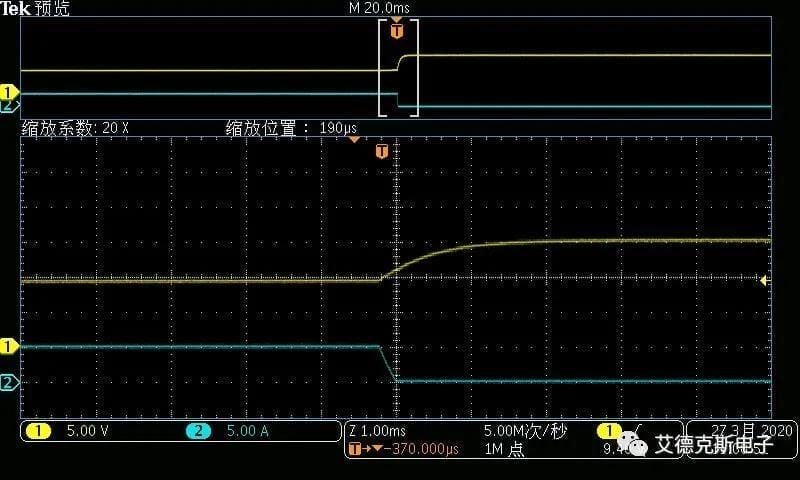

圖2.實測IT-M3223 CC切換CV，電壓/電流無過沖
IT-M系列電源還具有軟開機/軟關機、電壓/電流上升下降時間可調、CC&CV優先權可調等功能，也可達成多通道輸出功能，可廣泛應用于電源模塊、電池、電機、半導體測試。
