康乃爾大學生用FPGA玩轉3D全像投影
3D投影、擴增實境、全像投影等技術，在日常生活中有許多熱門的應用，其中實時全像投影吸引不少人投入研究。來自康乃爾大學的三位學生，就在短短5周的時間內，利用FPGA做出實時的3D全像投影，作為他們大四課程的期末專題。
他們在工作室架設了4臺OV7670攝影機，分別從四個方位，同時拍攝置于中間的物品(見圖1)。為了減少影像雜訊，工作室墻壁為黑色，攝影機也涂黑。四個鏡頭捕捉到的畫面，傳輸?shù)?/span>DE1-SoC，由FPGA做圖像處理，接著儲存于M10k記憶模塊，再經過VGA傳到屏幕做實時顯影。

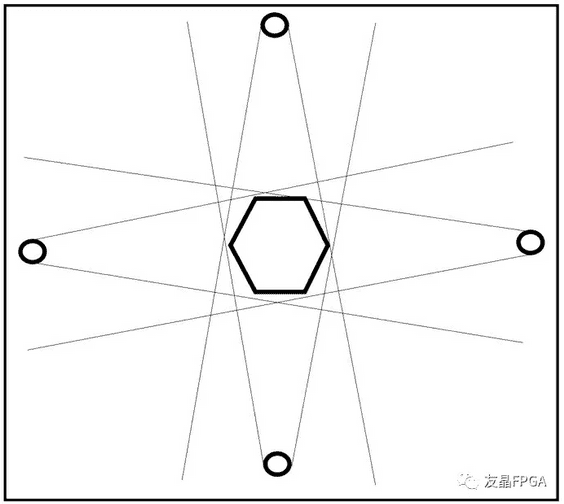

圖1.從上方俯視被攝體及攝影機擺設。六角形=被攝體，圓圈=攝影機

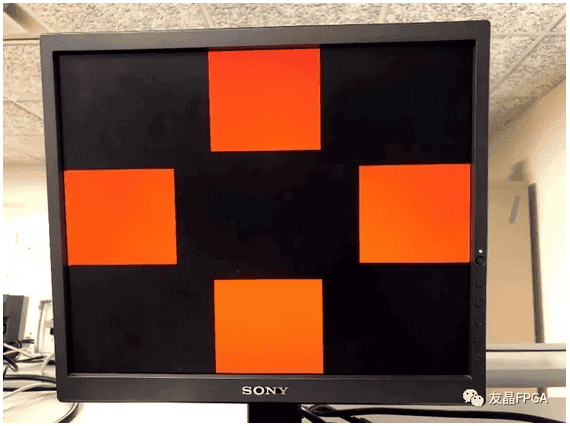

四個鏡頭拍攝的影像，在屏幕上呈現為四個分割的畫面(圖2)
圖2.四個攝影機拍攝的畫面實時投影
最后將屏幕水平架高，顯影面朝下擺放，底下放置特別訂制的透明小金字塔。畫面呈現的位置、方向都經過詳細計算，能讓金字塔四面剛好反射四個畫面的投影。因為被攝體四個方位的模樣，同時顯現在金字塔中，觀者就能從四面八方都看到3D的物品影像(圖3)。
圖3.屏幕朝下擺放，金字塔置于下方

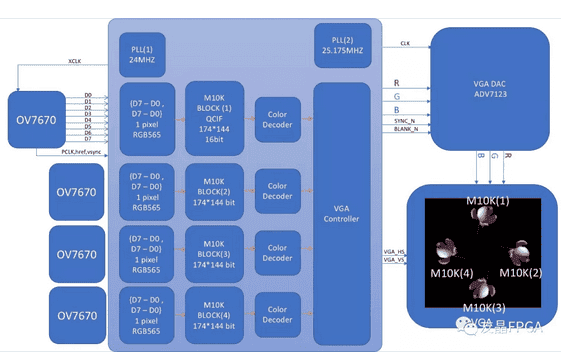

圖4.方塊圖
假以時日研究，將可以發展小型的全像投影做裝置藝術或居家裝潢，例如立體照片擺設。若將影像等比例投影，更可能實現電影中的場景，讓身處不同空間的人們，如真人在場做多方會談。
源碼下載
http://people.ece.cornell.edu/land/courses/ece5760/FinalProjects/s2018/bt346_yw883_ap2289/bt346_yw883_ap2289/bt346_yw883_ap2289/index.html#intro
