【DVI-HSMC 子板】TERASIC友晶DVI-HSMC子板
- 產品型號： DVI-HSMC 子板
- 產品品牌： TERASIC友晶科技/Intel FPGA
- 產品規格： Support UXGA resolution
- 產品價格： 歡迎咨詢采購，量多優惠多，提供完善的售后保障和支持！
- 咨詢熱線：18062095810
友晶科技 DVI-HSMC 是一種具有 High-Speed Mezzanine Card (HSMC) 接口的 DVI 收發板。它的目的是讓開發人員訪問高質量和高分辨率的視頻信號，支持 UXGA 分辨率 (像素率高達 165MHz)。它通過將 DVI 發射器和接收器組合在一張卡上，提供了高分辨率圖像處理系統所需的靈活性。最后，DVI-HSMC 子板可以連接到任何 HSMC/HSTC 接口 FPGA 主板上。
-
數字發送器
• 一個單發射口的 DVI 發送器
• 兼容數字視覺界面 (DVI)
• 支持從 VGA 到 UXGA 的分辨率 (25 MHz - 165 MHz 像素率)
• 通用圖形控制器接口
- 12 位雙邊緣和 24 位單邊緣輸入模式
- 電壓可調（1.1 V至1.8 V）和標準 3.3 V CMOS 輸入信號電平
- 全差分和單端輸入時鐘模式
- 與 Intel™81x 芯片組兼容的標準 Intel 12 位數字視頻端口
• 增強鎖相環的抗噪聲能力
- 片上調壓器和旁路電容器，以降低系統成本
• 防抖動性能增強
- 沒有 HSYNC 抖動異常
- 可忽略的 Data-Dependent 抖動
• 使用 I²C 串行接口可編程
• 3.3-V 單電源運行
-
數字接收器
• 只有一個接收端口的 DVI 接收器
• 支持 UXGA 的分辨率（輸出像素率高達 165MHz)
• 兼容數字視覺界面 (DVI)
• 真彩色，24 位/像素，1670 萬顏色，每時鐘周期傳輸 1 或 2 個像素
• 激光修整內部終端電阻，優化固定阻抗匹配
• 4 倍過采樣
• 使用時間交錯像素輸出減少地彈干擾
• 采用 TI PowerPAD™ 封裝，噪音最低，功耗最佳
-
尺寸：41 x 78.11 mm

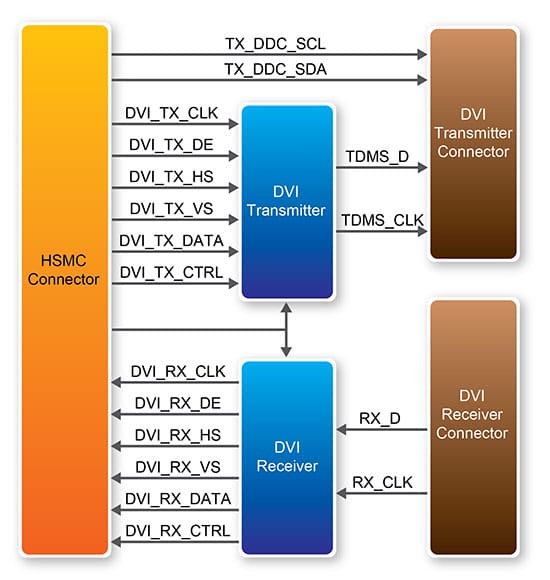

功能方塊圖
• 一個單發射口的 DVI 發送器
• 兼容數字視覺界面 (DVI)
• 支持從 VGA 到 UXGA 的分辨率 (25 MHz - 165 MHz 像素率)
• 通用圖形控制器接口
- 12 位雙邊緣和 24 位單邊緣輸入模式
- 電壓可調（1.1 V至1.8 V）和標準 3.3 V CMOS 輸入信號電平
- 全差分和單端輸入時鐘模式
- 與 Intel™81x 芯片組兼容的標準 Intel 12 位數字視頻端口
• 增強鎖相環的抗噪聲能力
- 片上調壓器和旁路電容器，以降低系統成本
• 防抖動性能增強
- 沒有 HSYNC 抖動異常
- 可忽略的 Data-Dependent 抖動
• 使用 I²C 串行接口可編程
• 3.3-V 單電源運行
• 只有一個接收端口的 DVI 接收器
• 支持 UXGA 的分辨率（輸出像素率高達 165MHz)
• 兼容數字視覺界面 (DVI)
• 真彩色，24 位/像素，1670 萬顏色，每時鐘周期傳輸 1 或 2 個像素
• 激光修整內部終端電阻，優化固定阻抗匹配
• 4 倍過采樣
• 使用時間交錯像素輸出減少地彈干擾
• 采用 TI PowerPAD™ 封裝，噪音最低，功耗最佳
應用特色
- 機器視覺
- 視頻電話
- 遙感影像
- 視頻流
- 圖像識別、濾波和壓縮
- 生物統計學
- 監測系統
連接性
- One HSMC connector for interface conversion
- Compatible with all Terasic/Altera kits with HSMC/HSTC interface
DVI-HSMC 接口連接示意圖
-

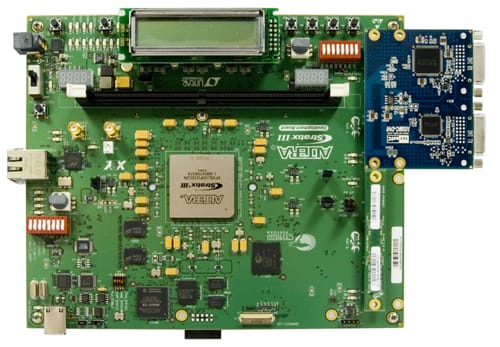

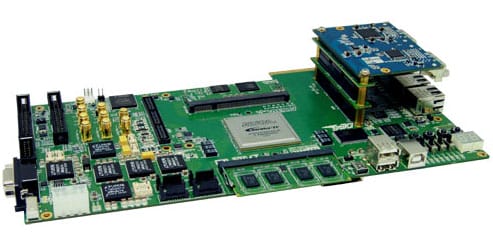

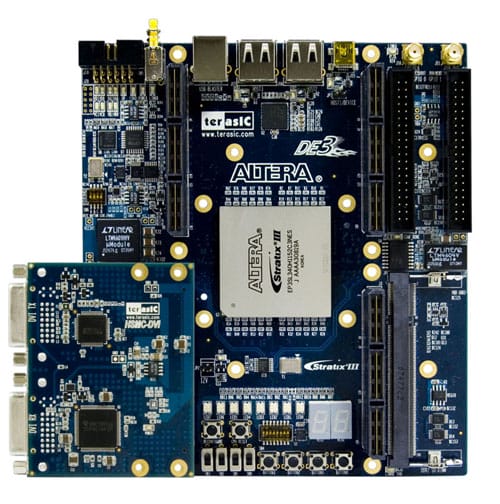

DVI-HSMC 與 DE3 連接示意圖
備注: 連接時需使用 SFF 或 HFF 轉接板,此轉接板已內含于 DE3 產品中

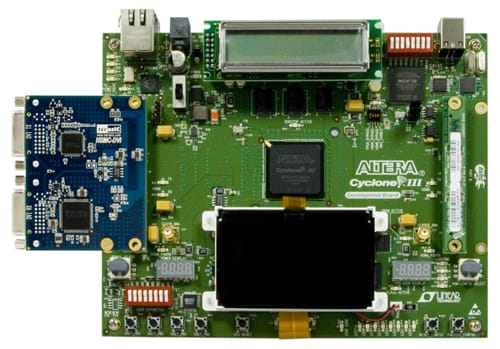

- The DVI-HSMC 與 Cyclone III Development Board 連接示意圖

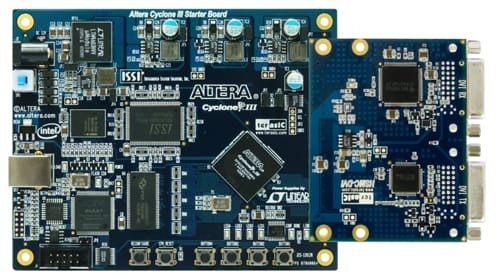

- The DVI-HSMC board 與 Cyclone III Starter Board 連接示意圖
-

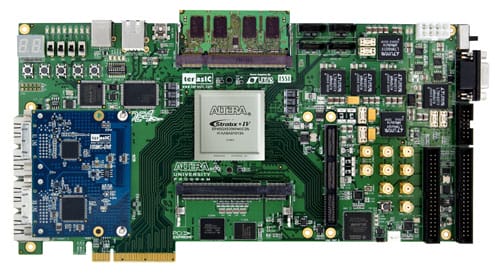

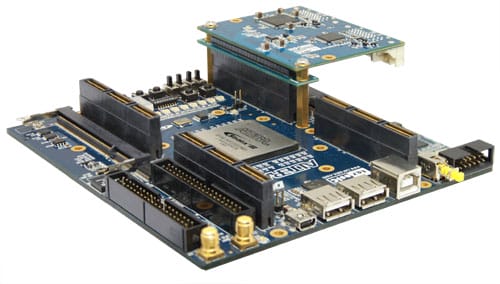

The DVI-HSMC board 與 Altera DE4 連接示意圖
備注 : 連接時需使用兩塊 HMF2 轉接板 , 此轉接板已內含于 DE4 產品中

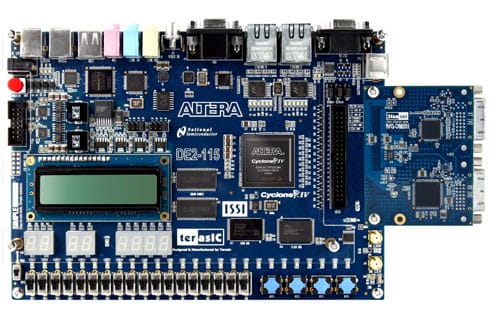

- The DVI-HSMC board 與 Altera DE2-115 連接示意圖
Documents
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| HSMC-DVI_User Manual | 1.0.0 | 2375 | 2015-07-28 |
 |
| HSMC-DVI User Guide | 1195 | 2010-03-15 |
|
CD-ROM
| 標題 | 版本 | 檔案大小(KB) | 新增日期 | 下載 |
|---|---|---|---|---|
| DVI-HSMC CD-ROM | 1.1.1 | 2015-07-29 |
